Welche Bearbeitungsverfahren bieten die beste Präzision für Öl- und Gas-Komponenten?

Welche Bearbeitungsverfahren bieten die beste Präzision für Öl- und Gas-Komponenten?

Die beste Bearbeitungsroute für eine Öl- und Gas-Komponente kombiniert in der Regel Drehen oder Fräsen, um funktionale Bezugspunkte zu schaffen, Bohren und verwandte Verfahren zur Lochfertigbearbeitung für Anschlüsse und Kanäle sowie Schleifen oder einen anderen begründeten Endbearbeitungsprozess für ausgewählte Endflächen. Kein Verfahren ist universell am präzisesten. Die richtige Wahl hängt von Material und Zustand, Ausgangsmaterial, Geometrie der Merkmale, Zugänglichkeit, Toleranzdefinition, Oberflächenanforderung, späterer Verarbeitung und Prüfmethode ab. Käufer sollten mit der Anfrage eine merkmalbezogene Route und einen Validierungsplan für den Endzustand anfordern.

Die Prozessfähigkeit ist spezifisch für Maschine, Werkzeug oder Schleifscheibe, Werkstückaufnahme, Umgebung, Programm, Bedienersteuerung, Charge und Messsystem. Eine nominelle Maschinengenauigkeit oder Prozessbezeichnung garantiert keine Teiletoleranz. Öl- und Gas-Komponenten enthalten auch interagierende Merkmale: Ein Gewinde kann sich auf eine gedrehte Achse beziehen, ein gebohrter Kanal kann einen gefrästen Anschluss schneiden, und ein geschliffener Dichtungsdurchmesser kann sich nach Beschichtung oder Handhabung ändern. Die Route muss Bezugsbeziehungen, Materialidentität, Sauberkeit, Kantenzustand und Prüfzugang bei jeder Übergabe erhalten.

1. Drehen ist oft das beste Verfahren für zylindrische Präzisionsmerkmale

CNC-Drehen ist oft das primäre Verfahren für zylindrische Durchmesser, Flächen, Schultern, Nuten, Kegel und Gewinde, die eine funktionale Achse gemeinsam haben. Das Halten verwandter Merkmale in einer kontrollierten Aufspannung kann Übertragungsfehler reduzieren. Die Eignung hängt dennoch vom Verhältnis Länge zu Durchmesser, Wandstärke, unterbrochenen Schnitten, Zugang zu Merkmalen, Materialzustand, Spannung und Werkzeugdurchbiegung ab. Ein langer Schaft kann sich biegen, eine dünne Hülse kann sich im Futter verformen, und eine schwierige Legierung kann ihre Größe oder Oberfläche mit dem Werkzeugverschleiß ändern.

Der Drehplan sollte Schrupp- und Schlichtbezüge, Spannflächen, Unterstützungsmethode, Werkzeugverschleißgrenzen, thermische Kontrolle, Span- und Gratrisiken sowie den Prüfzustand identifizieren. Flexible Durchmesser nach dem Entspannen messen, es sei denn, die Zeichnung spezifiziert einen zurückgehaltenen Zustand. Gewinde benötigen Form, Flankendurchmesser, Steigung oder Beziehung, Rundlauf, Schäden und Sauberkeitskontrollen wie erforderlich; eine Grenzlehre beweist nicht jede Funktion. Späteres Fräsen, Wärmebehandlung, Schleifen oder Beschichten kann erfordern, dass die kritischen Achsbeziehungen erneut überprüft werden.

2. Fräsen ist entscheidend für Ventilkörper, Gehäuse und mehrflächige Strukturteile

Fräsen ist entscheidend, wenn Ventilkörper, Gehäuse, Verteiler oder Schnittstellenteile zusammenhängende Bezugsflächen, Montagemuster, Taschen, Profile, Nuten oder außeraxiale Merkmale benötigen. Drei-Achsen-, Indexier- oder Simultaneous-Multi-Achsen-Strategien lösen unterschiedliche Zugriffs- und Aufspannprobleme; mehr Achsen verbessern nicht automatisch die Genauigkeit. Die Route sollte schädliche Bezugsübertragungen minimieren, während sie Werkstückaufnahmesteifigkeit, Werkzeugzugang, Spanabfuhr und Prüfbarkeit aufrechterhält. Eine große offene Fläche und eine tiefe Tasche am selben Teil können sehr unterschiedliches Durchbiegungs- und thermisches Verhalten aufweisen.

Die Ebenheit einer Fläche beweist nicht ihre Ausrichtung zu einer Bohrung oder einem Anschlussmuster. Eine Taschengröße beweist nicht Wandstärke, Profil oder Position. Der Fräsplan sollte die Bezugsfolge, Bearbeitungszugabe, Schrupp- und Spannungsentlastungslogik, kritische Werkzeugreichweite, Prozessprüfungen und die endgültige Merkmalskarte angeben. Dünne Wände können sich nach dem Lösen der Spanner bewegen. Wenn Beschichtung, Wärmebehandlung oder Druckprüfung die Geometrie verändern können, identifizieren Sie, welche Flächen und Muster vor dem Versand eine erneute Verifizierung des Endzustands benötigen.

3. Bohren ist unerlässlich für Strömungswege, Anschlüsse und kritische Lochpositionen

CNC-Bohren ist unerlässlich für die Erstellung von ersten Löchern, Anschlüssen und Kanälen, aber Bohren allein kann keinen endgültigen Durchmesser, Form, Geradheit, Textur oder Gewindequalität liefern. Bohren, Reiben, Honen, Gewindeschneiden oder eine andere Endbearbeitungsoperation kann erforderlich sein, wenn die Funktionalität des Merkmals dies erfordert. Die Methodenwahl hängt von Tiefen-Durchmesser-Verhältnis, Material, Zugang, Durchbruch, sich kreuzenden Kanälen, Toleranz und Prüfung ab. Käufer sollten vermeiden, "Präzisionsbohren" ohne Definition der funktionalen Eigenschaften des Lochs zu spezifizieren.

Für einen kreuzgebohrten Ventil- oder Verteilerkörper sollte der Kontrollplan Eintrittsposition, Winkel, Tiefe, Geradheit, Schnittüberlappung, Mindestwandstärke, Werkzeugdurchbruch, Entgratung, Späneabfuhr, Reinigung und Verifizierung abdecken. Eine korrekte äußere Position kann mit einem inneren Grat oder unvollständigem Schnitt koexistieren. Ein Endoskop kann den sichtbaren Kantenzustand inspizieren, aber nicht unbedingt Durchmesser oder Geradheit beweisen. Die RFQ sollte erlaubte Kantenbrechungen, Sauberkeit, Stopfen oder Verschlüsse, internen Inspektionszugang, Istwertabdeckung und etwaige Durchfluss- oder Druckprüfbedingungen definieren.

4. Schleifen bietet die höchste Oberflächengüte und Geometriekontrolle an kritischen Verschleiß- und Dichtungsflächen

CNC-Schleifen kann enge Endgröße, Form und Oberflächentextur an geeigneten zugänglichen Merkmalen liefern, ist aber nicht automatisch die höchste Präzisionslösung für jede Öl- und Gas-Oberfläche. Materialhärte, vorherige Wärmebehandlung, Bearbeitungszugabe, Scheibenspezifikation und -zustand, Abrichten, Kühlmittel, Unterstützung, thermische Kontrolle und Messung bestimmen das Ergebnis. Schleifen kann Brand, Eigenspannungen, Risse, Rattern oder ungünstige Riefen einbringen, wenn der Prozess nicht qualifiziert ist.

Verwenden Sie Schleifen, wenn die funktionale Anforderung und die Prozesskette dies rechtfertigen. Spezifizieren Sie Enddurchmesser oder Profil, Rundheit oder Rundlauf, falls erforderlich, Texturparameter und Grenzwellenlänge, Schadensgrenzen, Beschichtungszustand und Bezugsbeziehung. Bestätigen Sie, ob das Schleifen vor oder nach der Wärmebehandlung erfolgt und wie die verbleibende Zugabe kontrolliert wird. Der Lieferant sollte Scheiben- und thermisches Verhalten überwachen und das Teil nach dem Entspannen verifizieren. Eine feine Rauheitszahl beweist nicht von selbst Welligkeit, Form, Achsausrichtung, Dichtungskontakt oder Serviceleistung.

5. Viele Öl- und Gas-Teile erfordern eine Mehrprozessroute, keine einzelne Operation

Viele Öl- und Gas-Komponenten benötigen eine Mehrprozessroute, weil ihre funktionalen Merkmale unterschiedliche Zugriffs-, Geometrie-, Materialzustands- und Oberflächenanforderungen haben. Die Route muss auch entscheiden, wann Bezüge erstellt und geschützt werden. Das Drehen einer Verbinderachse vor dem Bohren eines Querkanals kann die Positionierung vereinfachen, aber der Kanal kann einen inneren Grat hinterlassen, der den Strömungsweg gefährdet. Das Schleifen eines Dichtungsdurchmessers vor einer späteren Beschichtung oder aggressiven Handhabung kann das Endergebnis ungültig machen. Die Reihenfolge ist daher eine technische Kontrolle, nicht nur eine Planungsentscheidung.

Ordnen Sie jede Operation ihrem Eingangszustand, Ausgangsmerkmal, Prüfpunkt und Änderungsrisiko zu. Fügen Sie Rohmaterialidentität, Schruppbearbeitung, Spannungsarmglühen oder Wärmebehandlung, falls spezifiziert, Fertigbearbeitung, Gewinde, Entgraten, Reinigen, ZfP, Beschichtung, Endkontrolle, Funktionstests und Dokumentfreigabe ein, sofern zutreffend. Identifizieren Sie externe Prozessoren und Haltepunkte. Wenn eine spätere Operation Größe, Textur, Form oder Bezugsbeziehung ändert, wiederholen Sie die betroffene Verifizierung, anstatt sich auf einen früheren Bestehensbericht zu verlassen.

6. Typische Anwendungsszenarien zeigen, warum die Prozessauswahl zur Teilefunktion passen muss

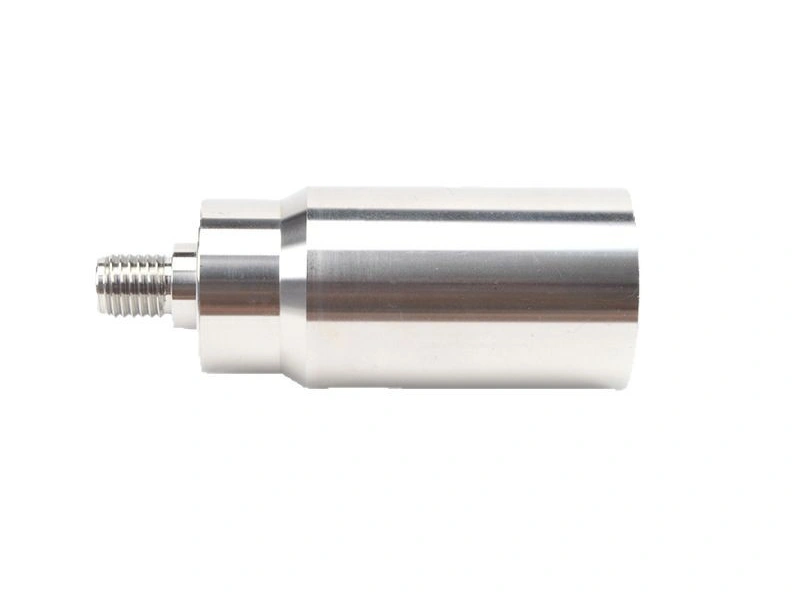

Betrachten Sie einen korrosionsbeständigen Verbinder mit Außengewinde, innerem Dichtungsdurchmesser, Schulter und kreuzgebohrtem Kanal. Drehen kann die Gewinde-, Schulter- und Dichtungsachsenbeziehung etablieren; Bohren erstellt den Kanal; kontrolliertes Entgraten und Reinigen schützen den inneren Pfad. Schleifen ist nur gerechtfertigt, wenn eine Endgröße, Form oder Texturanforderung es nach Materialzustandsänderungen benötigt. Der Prozessplan sollte die Gewinde-Dichtungs-Beziehung, Kanalkreuzung, verbleibende Wand, innere Kante, Sauberkeit und endgültige Dichtungsgeometrie verifizieren.

Ein Ventilkörper folgt einer anderen Route. Fräsen kann Montage- und Zusammenbaubezüge etablieren, Bohren und Fertigbearbeitung erstellen Anschlüsse und Führungsbohrungen, und eine geeignete Dreh-, Bohr-, Schleif-, Läpp- oder andere Methode bearbeitet ausgewählte Sitze oder Führungen. Die Route muss die Ausrichtung über Aufspannungen hinweg erhalten und Zugang für Inspektion lassen. Diese Beispiele sind Entscheidungsmodelle, keine Neway-Kundenfälle. Die tatsächliche Reihenfolge muss aus der freigegebenen Zeichnung, Materialzustand, Ausrüstung, Risikobewertung und Mustervalidierung stammen.

7. Prozesskombination verbessert auch Inspektionslogik und Teilezuverlässigkeit

Eine gut gestaltete Prozesskombination schafft sinnvolle Inspektionspunkte, aber das Hinzufügen von Operationen verbessert nicht automatisch die Zuverlässigkeit. Etablieren Sie zuerst Material- und Bezugsidentität, messen Sie Merkmale, die den nächsten irreversiblen Schritt steuern, und reservieren Sie die Endabnahme für den endgültigen Funktionszustand. Prozessmessungen leiten Reaktionen und schützen Zugaben; sie ersetzen nicht die erforderlichen Endnachweise. Der Kontrollplan sollte an jedem Punkt Merkmal, Methode, Häufigkeit, Bezug oder Zurückhaltung, Reaktionsgrenze, Aufzeichnung und Genehmigungsinhaber angeben.

Die Inspektion muss unabhängig von Prozessannahmen bleiben. Ein gedrehter Durchmesser benötigt geeignete Größen- und Formnachweise; ein gefrästes Muster benötigt die definierte Bezugsausrichtung; ein gebohrter Kanal benötigt innere Kanten- und Sauberkeitsverifizierung; eine geschliffene Oberfläche benötigt Form-, Textur- und Schadensprüfung. Messunsicherheit und Zugang müssen der Toleranz entsprechen. Käufer sollten Istwerte für kritische Merkmale anfordern, Aufzeichnungen mit Teil- oder Chargenidentität verknüpfen und eine schriftliche Disposition für jede Abweichung von Route oder Abnahme verlangen.

8. Zusammenfassung

Die beste Präzision für Öl- und Gas-Komponenten ergibt sich aus der Abstimmung von Drehen, Fräsen, Bohren und Schleifen auf spezifische Merkmale und Zustände. Drehen etabliert oft zusammenhängende zylindrische Geometrie, Fräsen erstellt Flächen und mehrachsige Merkmale, Bohren beginnt Anschlüsse und Kanäle, und Schleifen kann ausgewählte Endflächen verfeinern. Jeder Prozess hat Grenzen, Fehlermodi und Messanforderungen. Die Reihenfolge muss Bezüge, Materialzustand, Kanten, Sauberkeit, Endgeometrie und Rückverfolgbarkeit schützen.

Käufer sollten die freigegebene Zeichnung und Spezifikationen, genaues Material und Zustand, Ranking kritischer Merkmale, Beschichtungs- oder Wärmebehandlungszustand, Mengen, Chargendefinition, erforderliche Prozesse oder zugelassene Quellen, Inspektionsabdeckung, Funktionstests und Abnahmebefugnis senden. Bitten Sie Lieferanten, eine Merkmal-Prozess-Zustands-Inspektionsmatrix mit Annahmen und Ausnahmen zurückzugeben. Vergleichen Sie die vorgeschlagenen Routen anhand der verifizierbaren Kontrolle des fertigen Teils, nicht anhand von Maschinenspezifikationen, Prozessbezeichnungen oder unbegründeten Behauptungen, dass eine Operation immer die präziseste ist.
