सटीक सहनशीलता (tight tolerances) के भीतर मशीनिंग करना सबसे कठिन किन विशेषताओं को है?
सटीक सहनशीलता (tight tolerances) के भीतर मशीनिंग करना सबसे कठिन किन विशेषताओं को है?

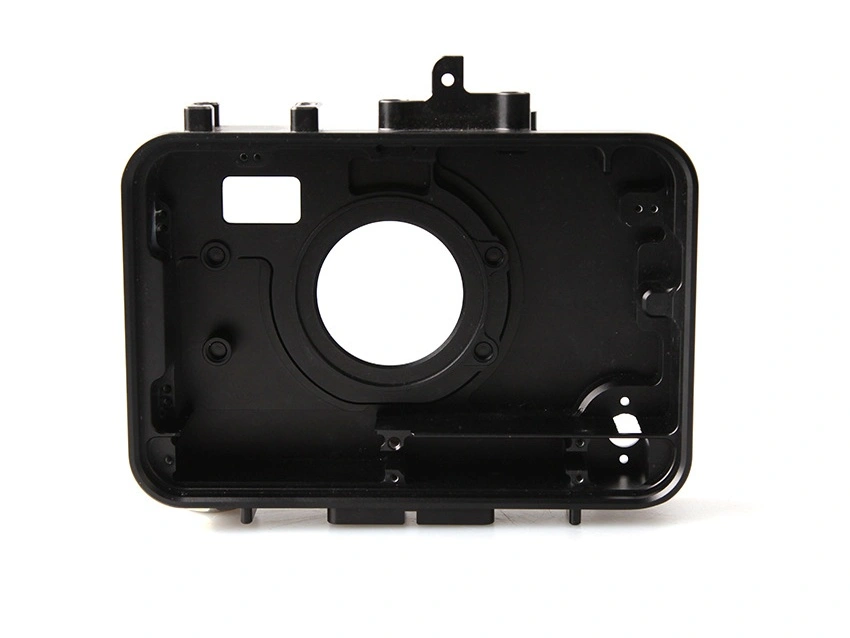

सटीक सहनशीलता के भीतर मशीनिंग करना सबसे कठिन वे विशेषताएं होती हैं जो टूल विक्षेपण (tool deflection), पार्ट विरूपण, ऊष्मा संचय, बर्र निर्माण, या सेटअप स्थानांतरण त्रुटि को बढ़ा देती हैं। CNC मिलिंग में, नियंत्रित करना सबसे कठिन विशेषताएं आमतौर पर गहरी गुहाएं (deep cavities), पतली दीवारें, संकीर्ण स्लॉट, छोटे आंतरिक त्रिज्या (radii), लंबे असमर्थित रिब, उच्च पहलू अनुपात वाली गहरी जेबें, और विभिन्न सेटअप में मशीन की गई विशेषताओं के बीच महत्वपूर्ण संबंध होते हैं। ये विशेषताएं इसलिए चुनौतीपूर्ण नहीं हैं क्योंकि मशीन में नाममात्र सटीकता की कमी है, बल्कि इसलिए क्योंकि वास्तविक कटिंग प्रक्रिया पहुंच, लचीलेपन और ज्यामितीय जटिलता बढ़ने के साथ कम स्थिर हो जाती है।
व्यावहारिक रूप से, एक बार जब ड्राइंग मानक मशीनिंग सहनशीलता से परिशुद्धता आवश्यकताओं की ओर बढ़ती है, तो ज्यामितीय पहुंच और प्रक्रिया स्थिरता कच्चे स्पिंडल विनिर्देशों से अधिक महत्वपूर्ण हो जाती हैं। यही कारण है कि परिशुद्ध मशीनिंग अक्सर मशीन के समान ही टूलपाथ रणनीति, वर्कहोल्डिंग डिजाइन, स्टॉक वितरण, और निरीक्षण योजना पर निर्भर करती है। ज्यामिति और सटीकता के बीच का संबंध मशीनिंग सहनशीलता से भी निकट से जुड़ा हुआ है।
1. गहरी गुहाएं और उच्च-पहलू-अनुपात वाली जेबें
गहरी गुहाओं को कसकर पकड़ना सबसे कठिन विशेषताओं में से एक है क्योंकि इनके लिए आमतौर पर लंबे टूल्स की आवश्यकता होती है। जैसे-जैसे टूल ओवरहैंग बढ़ता है, झुकने की कठोरता तेजी से कम हो जाती है, इसलिए स्टिक-आउट में थोड़ी सी भी वृद्धि विक्षेपण, चैटर (chatter), टेपर, और दीवार बेमेल को заметно रूप से अधिक पैदा कर सकती है। 5 मिमी गहरी जेब को नियंत्रित करना अपेक्षाकृत आसान हो सकता है, जबकि समान कोने की पहुंच आवश्यकता वाली 40 मिमी गहरी जेब के लिए पूरी तरह से अलग प्रक्रिया रणनीति की आवश्यकता हो सकती है।
ये विशेषताएं विशेष रूप से तब कठिन हो जाती हैं जब गुहा में कसकर परिभाषित कोने या सतह प्रोफ़ाइल आवश्यकताएं भी हों। ऐसे मामलों में, प्रभावी टूल पहुंच को कम करने और कठोरता में सुधार करने के लिए अक्सर मल्टी-एक्सिस मशीनिंग का उपयोग किया जाता है।
विशेषता प्रकार | यह कठिन क्यों है | मुख्य जोखिम |
|---|---|---|
गहरी गुहा | लंबी-पहुंच वाले टूल्स की आवश्यकता | विक्षेपण, टेपर, चैटर |
उच्च-पहलू-अनुपात वाली जेब | फिनिशिंग के दौरान सीमित कठोरता | दीवार अशुद्धि और खराब फिनिश |
गहरा संकीर्ण चैनल | चिप निकासी और टूल पहुंच प्रतिबंधित | ऊष्मा संचय और आयामी विचलन |
2. पतली दीवारें और पतले रिब
पतली-दीवार वाली विशेषताएं कठिन होती हैं क्योंकि पार्ट स्वयं कटिंग बल के تحت विक्षेपित हो जाता है। भले ही टूल काफी कठोर हो, मशीनिंग के दौरान दीवार कटर से दूर झुक सकती है और बाद में आंशिक रूप से वापस लौट सकती है। इसका मतलब है कि अनक्लैंपिंग के बाद मापा गया आयाम इन-कट स्थिति से मेल नहीं खा सकता है। दीवार जितनी पतली और ऊंची होगी, जोखिम उतना ही गंभीर होगा।
उदाहरण के लिए, जब एल्यूमीनियम पर दीवार की मोटाई लगभग 1.0 मिमी से कम हो जाती है या जब असमर्थित ऊंचाई दीवार की मोटाई से कई गुना अधिक हो जाती है, तो आकार, समतलता और समांतरता बनाए रखना काफी कठिन हो जाता है। इसी तरह की समस्याएं टाइटेनियम CNC मशीनिंग या इंजीनियरिंग प्लास्टिक में और भी गंभीर हो सकती हैं, जहां कठोरता और तापीय व्यवहार अतिरिक्त प्रक्रिया संवेदनशीलता पैदा करते हैं।
3. संकीर्ण स्लॉट और छोटी चौड़ाई वाली विशेषताएं
संकीर्ण स्लॉट कठिन होते हैं क्योंकि कटर का व्यास गहराई के सापेक्ष छोटा होता है, जिससे टूल की कठोरता कम हो जाती है और रनआउट प्रभाव की संभावना बढ़ जाती है। छोटे एंड मिल पहनने, टूटने और रेडियल विक्षेपण के प्रति अधिक संवेदनशील होते हैं, इसलिए भले ही प्रोग्राम किया गया टूलपाथ सही हो, स्लॉट की चौड़ाई विचलित हो सकती है। जैसे-जैसे गहराई बढ़ती है, स्लॉट के तल की गुणवत्ता और साइडवॉल समांतरता बनाए रखना भी कठिन हो जाता है।
यदि कोई स्लॉट संकीर्ण और गहरा दोनों है, तो चुनौती तेजी से बढ़ जाती है क्योंकि चिप निकासी कठिन हो जाती है और पुनः कटिंग (recutting) टूल जीवन और फिनिश दोनों को नुकसान पहुंचा सकती है। यही एक कारण है कि कसकर स्लॉट सहनशीलता की लागत अक्सर समान संख्यात्मक सहनशीलता वाले बाहरी चौड़ाई विशेषता से अधिक होती है।
विशेषता स्थिति | यह कठिन क्यों है | सामान्य परिणाम |
|---|---|---|
संकीर्ण स्लॉट | छोटा टूल व्यास कठोरता को कम करता है | चौड़ाई विचलन और खराब साइडवॉल फिनिश |
गहरा संकीर्ण स्लॉट | टूल विक्षेपण плюс खराब चिप निकासी | टेपर, ऊष्मा, बर्र, टूल पहनना |
स्लॉट के बीच छोटी भूमि (land) | कम स्थानीय कठोरता | दीवार विरूपण या किनारे को नुकसान |
4. छोटे आंतरिक त्रिज्या और नुकीले कोने
छोटे आंतरिक त्रिज्या कठिन होते हैं क्योंकि वे छोटे कटरों के उपयोग को मजबूर करते हैं, जो कम कठोर होते हैं और मशीन करने में धीमे होते हैं। यदि डिजाइन गहरी जेब के तल पर बहुत छोटे कोने त्रिज्या का अनुरोध करता है, तो प्रक्रिया विशेष रूप से मांगपूर्ण हो जाती है क्योंकि टूल का व्यास छोटा और पहुंच लंबी दोनों होनी चाहिए। यह संयोजन आमतौर पर मशीनिंग समय बढ़ाता है और प्रक्रिया स्थिरता को कम करता है।
नुकीले आंतरिक कोनों को गोल कटर के साथ वास्तव में मिल नहीं किया जा सकता है, इसलिए ड्राइंग अक्सर प्रक्रिया को छोटे टूल्स, EDM विकल्पों, या डिजाइन संशोधन की ओर धकेलती है। लागत और सहनशीलता के दृष्टिकोण से, बहुत छोटे त्रिज्या अक्सर CNC मशीनिंग के लिए DFM के दौरान समीक्षा की जाने वाली पहली विशेषताओं में से होते हैं।
5. बहु-सतह विशेषता संबंध
व्यक्तिगत विशेषताओं को मशीन करना आसान हो सकता है, फिर भी उनके बीच का संबंध बनाए रखना बहुत कठिन हो सकता है। एक तरफ से दूसरी तरफ छेद की स्थिति, सतहों के बीच लंबवतता, पोर्ट के बीच कोणीय संरेखण, और कई डेटम पर सही स्थिति बहुत कठिन हो जाती है जब पार्ट के लिए कई क्लैम्पिंग की आवश्यकता होती है। प्रत्येक सेटअप स्थान निर्धारण भिन्नता, किनारा खोजने में त्रुटि, या फिक्स्चर बैठने में अंतर की संभावना पैदा करता है।
कई परिशुद्ध भागों में, सबसे कठिन सहनशीलता आकार नहीं बल्कि स्थानिक संबंध होता है। एक बोरे, स्लॉट, और माउंटिंग प्लेन प्रत्येक व्यक्तिगत रूप से सही हो सकता है, लेकिन यदि वे एक ही डेटम संरचना से सही ढंग से संबंधित नहीं हैं, तो पार्ट कार्यात्मक रूप से विफल हो जाता है। यही एक कारण है कि आयामी और ज्यामितीय सहनशीलता का एक साथ मूल्यांकन किया जाना चाहिए।
6. कोणीय विशेषताएं और यौगिक सतहें
कोणीय तलों या जटिल कंटूर वाली सतहों पर मशीन की गई विशेषताएं अधिक कठिन होती हैं क्योंकि कटर लगाव, माप पहुंच, और फिक्स्चरिंग सभी अधिक जटिल हो जाते हैं। जब विशेषता मशीन के बुनियादी रैखिक अक्षों के साथ संरेखित नहीं होती है, तो कोसाइन बेमेल, सेटअप स्थानांतरण भिन्नता, और जांच जटिलता जैसी त्रुटि के स्रोत अधिक महत्वपूर्ण हो जाते हैं।
यह विशेष रूप से प्रतिच्छेदी कोणीय छेद, बेवल्ड सीलिंग सतहों, फ्रीफॉर्म पथ, और कंटूर इंटरफेस के लिए सत्य है। इन विशेषताओं के लिए अक्सर केवल कीमत के आधार पर नहीं बल्कि ज्यामिति के आधार पर 3-एक्सिस, 4-एक्सिस, और 5-एक्सिस CNC मिलिंग चयन से लाभ होता है।
7. किनारों या पतले खंडों के पास छोटे छेद
छोटे छेद पहले से ही ड्रिल रनआउट, चिप निकासी, और टूल पहनने के प्रति संवेदनशील होते हैं, लेकिन जब उन्हें किसी किनारे के पास, पतली दीवार के अंदर, या किसी स्लॉट या जेब के पास रखा जाता है तो वे और भी कठिन हो जाते हैं। इन स्थितियों में, स्थानीय कठोरता कम होती है और बर्र नियंत्रण अधिक कठिन हो जाता है। एग्जिट ब्रेकआउट, एज रोलओवर, और स्थितिगत विचलन सामान्य जोखिम हैं।
यदि छेद सीलिंग, संरेखण, या परिशुद्धता डॉवेल विशेषता के रूप में भी कार्य करता है, तो मशीनिंग मार्ग को आकार और स्थिति को लक्ष्य के भीतर रखने के लिए चरणबद्ध ड्रिलिंग, रीमिंग, या द्वितीयक फिनिशिंग की आवश्यकता हो सकती है।
8. कम कठोरता या तापीय रूप से संवेदनशील सामग्रियों में विशेषताएं
कुछ विशेषताएं केवल ज्यामिति के कारण नहीं बल्कि इसलिए कठिन होती हैं क्योंकि ज्यामिति सामग्री के साथ खराब तरीके से बातचीत करती है। एल्यूमीनियम में पतली दीवारें क्लैम्पिंग के تحت विकृत हो सकती हैं। प्लास्टिक में इसी तरह की दीवारें तापीय विस्तार और कम कठोरता के कारण और भी अधिक खिसक सकती हैं। स्टेनलेस या टाइटेनियम में लंबी जेबें कठिन हो सकती हैं क्योंकि टूल लोड और ऊष्मा अधिक होती है। सिरेमिक में, भले ही किनारे सादे दिखते हों, यदि भंगुरता चिपिंग का जोखिम पैदा करती है तो वे कठिन हो सकते हैं।
इसलिए, सबसे कठिन विशेषता अक्सर ज्यामिति और सामग्री व्यवहार का संयोजन होती है, न कि केवल ज्यामिति।
9. सारांश
सबसे कठिन कसकर-सहनशीलता विशेषताएं | मुख्य कारण |
|---|---|
गहरी गुहाएं | लंबे टूल विक्षेपण और चैटर बढ़ाते हैं |
पतली दीवारें और रिब | पार्ट विक्षेपण और स्प्रिंग-बैक स्थिरता को कम करते हैं |
संकीर्ण स्लॉट | छोटे टूल कम कठोर होते हैं और तेजी से घिसते हैं |
छोटे आंतरिक त्रिज्या | छोटे कटर प्रक्रिया को धीमा करते हैं और नियंत्रण कम करते हैं |
बहु-सतह डेटम संबंध | सेटअप स्थानांतरण त्रुटि सही विशेषता स्थिति को प्रभावित करती है |
यौगिक-कोण विशेषताएं | फिक्स्चरिंग, माप और पहुंच कठिन हो जाती है |
किनारों के पास छोटे छेद | कम स्थानीय कठोरता और बर्र का जोखिम कठिनाई बढ़ाता है |
संक्षेप में, सटीक सहनशीलता के भीतर मशीनिंग करना सबसे कठिन वे विशेषताएं हैं जो लंबे टूल पहुंच, कमजोर स्थानीय कठोरता, प्रतिबंधित चिप निकासी, एकाधिक सेटअप निर्भरता, या जटिल स्थानिक संबंधों को जोड़ती हैं। गहरी गुहाएं, पतली दीवारें, संकीर्ण स्लॉट, छोटे आंतरिक त्रिज्या, और बहु-सतह डेटम-नियंत्रित विशेषताएं आमतौर पर सबसे बड़ा जोखिम पैदा करती हैं। जब ये विशेषताएं एक ही पार्ट पर एक साथ दिखाई देती हैं, तो उत्पादन के लिए रिलीज़ करने से पहले सहनशीलता रणनीति, सामग्री चयन, और मशीनिंग विधि की सावधानीपूर्वक समीक्षा की जानी चाहिए।
