どの部品形状が多軸 CNC 铣削に最も適していますか？

どの部品形状が多軸 CNC 铣削に最も適していますか？

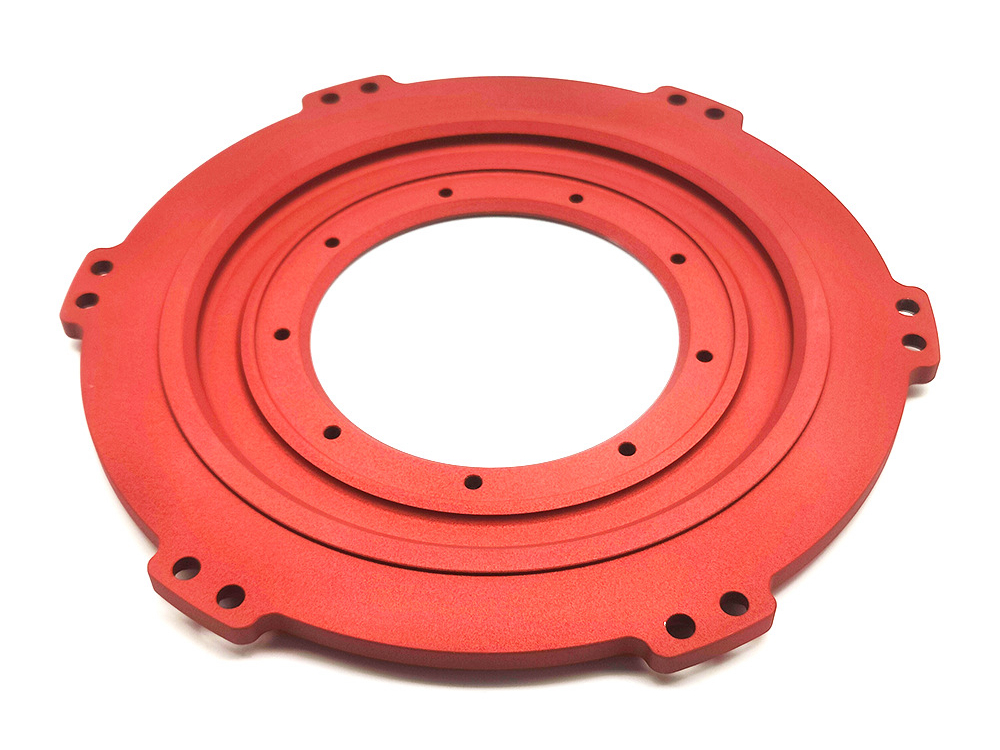

「多軸 CNC 铣削」に最も適した部品形状とは、1 つまたは 2 つの固定方向からのみでは効率的、正確、かつ経済的に加工できない形状です。これには通常、自由曲面、多面体部品、複合角度特徴、深いキャビティ、薄肉輪郭、回転体または空力形状が含まれます。これらの場合、追加の軸により工具のアクセス性が向上し、段取り回数が削減され、工具の突き出し長さが短縮され、公差の累積リスクが低減されます。

実際の製造現場では、部品形状によって従来の工作機械で 3〜6 回の別々の段取りが必要になる場合、または輪郭の連続性、角度精度、表面完全性が性能にとって重要である場合に、多軸铣削の導入が正当化されます。関連する技術背景については、「多軸 CNC 铣削」および「3 軸、4 軸、および 5 軸 CNC 铣削」をご覧ください。

1. 自由曲面と彫刻曲面

自由曲面形状は、表面曲率の変化に伴って切削工具を適切に向ける必要があるため、多軸加工の最適な候補の一つです。これらの表面は、タービン類似のプロファイル、空力シェル、人間工学的金属部品、光学支持構造、および先進的な金型キャビティなどで一般的です。

3 軸工作機械では、これらの表面を加工するには長い工具、繰り返しの再クランプ、および広範な手仕上げが必要になることがよくあります。多軸による工具姿勢制御により、切削工具はより良い接触角度を維持でき、スカロップ（切削痕）の不均一性を低減し、輪郭の連続性を向上させることができます。これは特に、輪郭公差が 0.05 mm 未満の場合、または最終表面が流体流れ、疲労寿命、あるいは組付け適合性に直接影響する場合に重要です。

2. インペラ、ブレード、および空力部品

インペラ、ブリスク、コンプレッサー式ブレード、その他の流れ重視部品は、多軸部品の典型例です。それらのねじれ表面、狭い通路、および絶えず変化するブレード角度により、固定された工具姿勢での加工は困難です。これらの部品には通常、隣接する壁を傷つけずに表面を追従できるよう、同時制御運動が必要です。

ブレード厚さが薄く、アスペクト比が高い可能性があるため、工具の突き出し長さを短縮することが不可欠です。多軸工具経路は剛性を十分に高め、びびり振動を低減し、薄い後縁を保護します。これが、こうした部品が「航空宇宙・航空」およびその他の高性能回転システムで一般的である理由の一つです。

3. 厳しい位置関係を持つ多面体部品

4 面以上に重要な特徴を持つ部品も、多軸加工の強力な候補です。典型的な例としては、交差するポートを持つハウジング、マニホールド、バルブ本体、角度基準を持つ冶具ブロック、および複数の基準面が重要な構造部品などがあります。

これらの部品を 3 軸装置で加工する場合、各面ごとに別々のクランプが必要になることがあります。新しい段取りを行うたびに、基準ずれ、角度不一致、および累積位置誤差のリスクが高まります。4 軸または 5 軸プロセスを使用すると、形状に応じて段取り回数を 30%〜70% 削減できる場合があります。これにより、穴間位置、ポート整列、または面間直角度を厳密に保持する必要がある場合に、多軸加工は特に価値が高くなります。

4. 深いキャビティと高アスペクト比特徴

深いポケット、狭い内部チャンネル、および高い壁は、垂直方向のみの切削アプローチでは過度の工具突き出しが必要になる場合、多軸加工に最も適していることが多いです。長い工具は、たわみ、びびり振動、テーパー誤差、および不良な表面仕上げを増大させる傾向があります。工具を特徴に向かって傾けることで、多軸加工は剛性と切削安定性を向上させます。

これは特に、金型コア、精密インサート、内部流路キャビティ、および壁深さが工具直径の数倍ある部品に有用です。多くの実際の加工事例では、有効突き出し長さを 20%〜40% 削減するだけでも、仕上げ品質と輪郭安定性に大幅な改善をもたらすことができます。

5. 複合角度とアンダーカット隣接特徴を持つ部品

いくつかの方向に傾斜した表面を組み合わせた形状も、多軸铣削に強く適合します。これには、傾斜面にある面取りやポケット、ベベルシール面、複雑な接合界面、および垂直方向の直接アクセスを妨げる領域の近くにある特徴などが含まれます。部品に真のアンダーカットが含まれていない場合でも、工具が隣接形状の周りで傾くことができなければ、効率的に加工することは困難な場合があります。

多軸機能により、プログラマーは特徴に合わせて切削工具を整列させることができ、複数の特殊冶具を通じて特徴に到達することを強制する必要がなくなります。これにより、プログラミングの回避策にかかる時間と部品取扱いコストの両方を削減できることがよくあります。

6. 薄肉と低剛性形状

薄肉金属部品は、低剛性と複雑な形状を組み合わせる場合、多軸铣削にも適しています。例としては、軽量構造リブ、航空宇宙用ブラケット、フレーム、カバー、および精密シェルなどがあります。これらの部品は、クランプ変形と切削力の方向に敏感です。

多軸加工は、より良い工具切入角度と少ないクランプ変更を可能にすることで、粗加工および仕上げ中の変形を低減するのに役立ちます。壁厚が支持されていない高さに対して薄い場合、力の方向を制御することは、機械自体の精度と同じくらい重要です。高い安定性を持った仕上げのためには、しばしば「精密加工」と組み合わせて使用されます。

7. 代表的な業界と部品カテゴリ

より広い適用文脈については、「医療機器」、「ロボティクス」、および「産業機器」をご覧ください。

8. まとめ

まとめると、多軸 CNC 铣削に最も適した部品形状とは、複雑な表面、複数の重要な面、アクセスが困難な方向、深く狭いキャビティ、および特徴間の厳しい空間関係を持つものです。部品が主に平坦でプリズム状であれば、従来の加工で十分な場合が多いです。しかし、形状の複雑さが段取り回数、工具到達距離、または輪郭品質のリスクを駆動し始めると、多軸加工の方が能力が高く、より経済的な選択となります。
