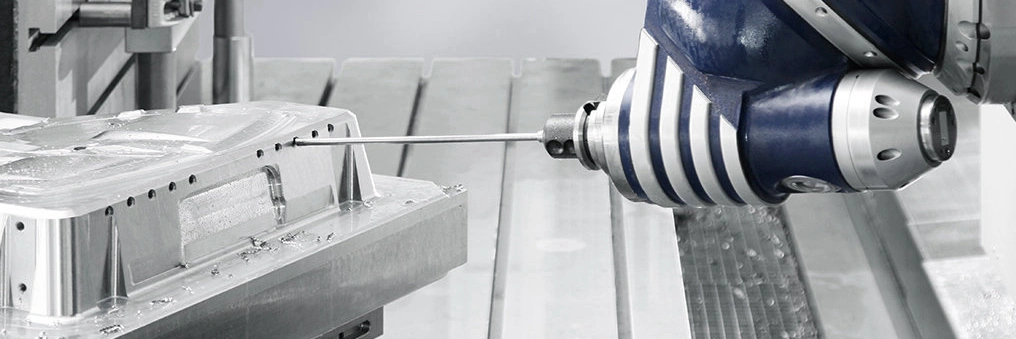

خدمة حفر الثقوب العميقة الدقيقة

توفر خدمتنا لحفر الثقوب العميقة الدقيقة حفرًا عالي الجودة والدقة للثقوب العميقة والضيقة في المواد مثل المعادن والسبائك. باستخدام معدات متقدمة، نحقق تفاوتات ضيقة، أسطح ناعمة، ونسب أبعاد فعالة بين 50:1 إلى 100:1 لعمق الثقوب.

قم بتحميل تصميمك للحصول على عرض سعر فوري مجاني

كل الملفات المحملة آمنة وسرية

مقارنة بين حفر الثقوب العميقة CNC وEDM

تجمع خدمات حفر الثقوب العميقة CNC وEDM بين الدقة في التشغيل الآلي وتقنية التفريغ الكهربائي لتحقيق ثقوب عميقة وضيقة بدقة استثنائية. مثالية للمواد التي يصعب معالجتها، تضمن نتائج عالية الجودة، تفاوتات ضيقة، وتشطيبات ناعمة للتطبيقات المتطلبة.

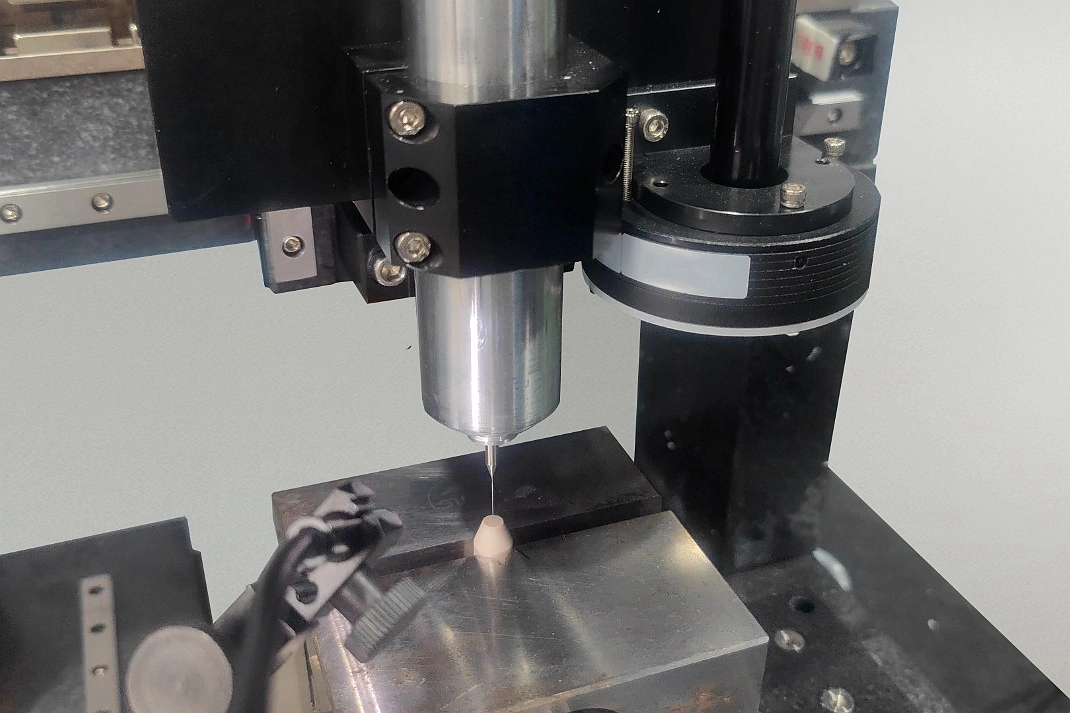

حفر ثقوب عميقة CNC

تقدم خدمة حفر الثقوب العميقة CNC حفرًا دقيقًا وفعالًا لثقوب عميقة وضيقة بنسبة عرض إلى عمق تصل إلى 50:1 في مواد متنوعة. نحقق تفاوتات ضيقة، أسطح ناعمة، وعمق ثقوب متسق باستخدام تقنية CNC المتقدمة، مما يضمن نتائج عالية الجودة للتطبيقات المعقدة.

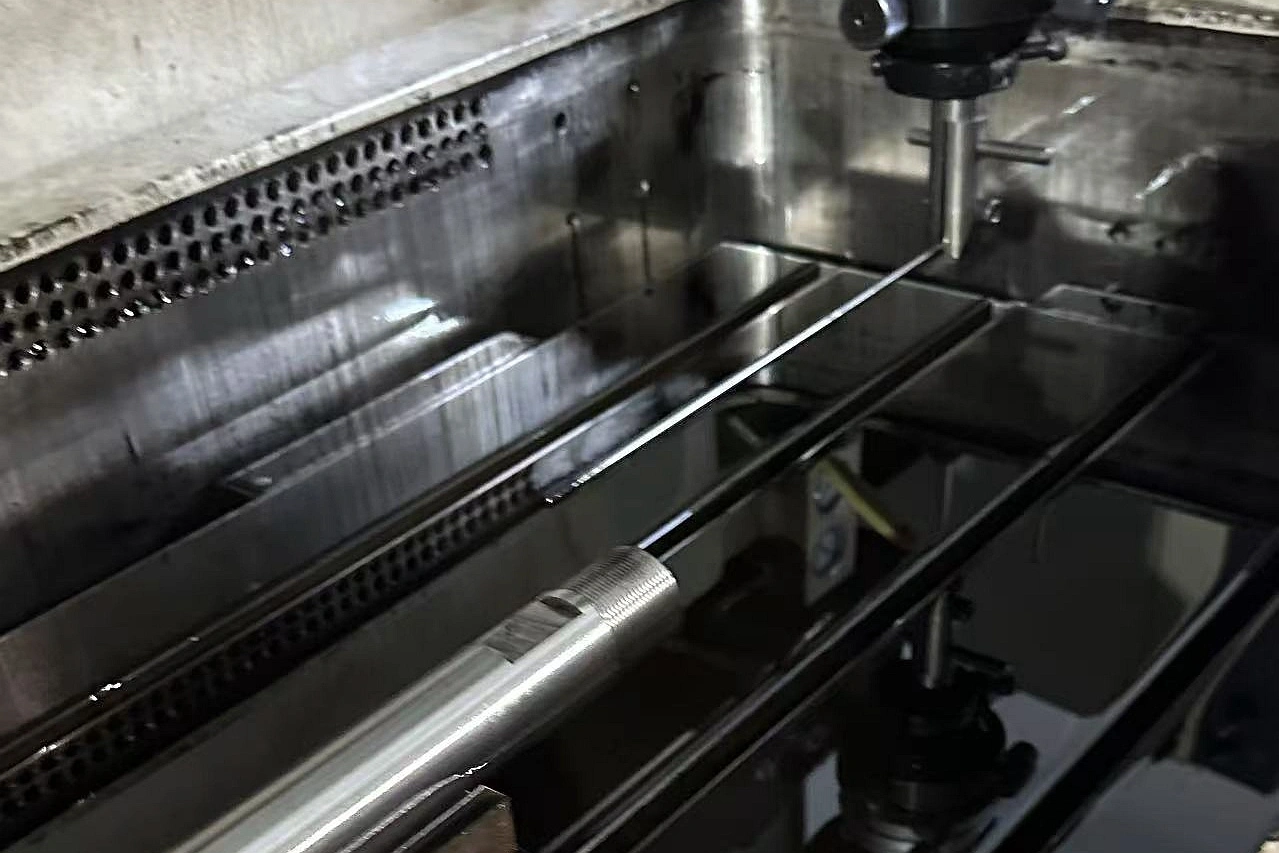

حفر ثقوب عميقة EDM

يستخدم حفر الثقوب العميقة EDM تقنية التفريغ الكهربائي لإنشاء ثقوب عميقة وضيقة وعالية الدقة بنسبة عرض إلى عمق تصل إلى 100:1 في المواد الصلبة. يضمن هذا الإجراء تفاوتات ضيقة، تشطيبات ناعمة، وإجهادًا ماديًا منخفضًا، مما يجعله مثاليًا للتطبيقات المعقدة أو الصعبة.

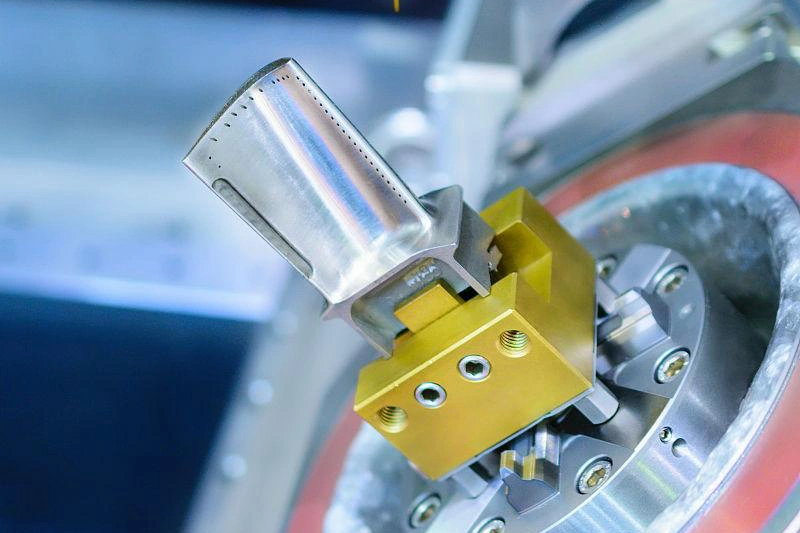

تطبيقات حفر الثقوب العميقة CNC وEDM

تشمل تطبيقات حفر الثقوب العميقة CNC وEDM العديد من الصناعات، حيث توفر حفرًا دقيقًا لمكونات مثل شفرات التوربين، حقن الوقود، وممرات الهيدروليك. يضمن هذا الإجراء تفاوتات ضيقة، تشطيبات ناعمة، وأداءً مثاليًا لمتطلبات الثقوب العميقة المعقدة.

الصناعات	التطبيقات
الطيران والفضاء	فوهات حقن الوقود، ثقوب تبريد شفرات التوربين، مكونات هيكلية
توليد الطاقة	محاور توربينات البخار، ثقوب تبريد الدوار، أنابيب الغلايات
النفط والغاز	ثقوب أنابيب الحفر، ممرات أجسام الصمامات، ثقوب مكونات الهيدروليك
المنتجات الاستهلاكية	قنوات تبريد قوالب الحقن، ثقوب هيكليات الإلكترونيات، تجاويف مكونات البلاستيك
الأجهزة الطبية	ثقوب أدوات الجراحة، قنوات زراعة العظام، هياكل الأجهزة الطبية
الآلات الزراعية	ثقوب صمامات الهيدروليك، ثقوب تزييت أعمدة التروس، ممرات جسم المضخة
السيارات	ممرات زيت كتلة المحرك، قنوات نظام حقن الوقود، ثقوب مكونات ناقل الحركة
الروبوتات	ثقوب مكونات المحركات، ممرات أعمدة صناديق التروس، ثقوب تثبيت ذراع الروبوت
الأتمتة	ثقوب اسطوانات هوائية، ثقوب تثبيت المحركات، ممرات صمامات التحكم
المعدات الصناعية	ممرات اسطوانات هيدروليكية، ثقوب زيت صناديق التروس، ممرات جسم المضخة
الصناعة النووية	ممرات تبريد المفاعل، ثقوب قضبان الوقود، ممرات تبريد حاوية الضغط

المواد	الدرجة
السبائك الفائقة	سبيكة إينكونيل، سبيكة مونيل، سبيكة هاستيلوي، سبيكة ستيليت، سبيكة نيمونيك، سبائك ريني
التيتانيوم	التيتانيوم TA1, TA2, Ti-6Al-4V (TC4), Ti-3Al-8V-6Cr-4Mo-4Zr (Beta C), الدرجة 6, Ti-5Al-5V-5Mo-3Cr (Ti5553), Ti-6.5Al-1Mo-1V-2Zr (TA15), Ti-6Al-4V ELI (الدرجة 23), Ti-8Al-1Mo-1V (الدرجة 20), 11Cr-3Al (TC11)
الألمنيوم	6061, 6063, 7075, 7075-T6, 6061-T6, 2024, ألمنيوم 5052, ألمنيوم 5083, ألمنيوم 1100, ألمنيوم 6082, ألمنيوم ADC12 (A380)
النحاس	نحاس C101 (T2)، نحاس C103 (T1)، نحاس C103 (TU2)، نحاس C110 (TU0)، نحاس البيريليوم، نحاس C102 (نحاس خالٍ من الأكسجين)، نحاس C260 (نحاس أصفر)، نحاس C194 (سبائك 194)، نحاس C175 (نحاس كروم)، نحاس C330 (نحاس مخلوط بالرصاص)
النحاس الأصفر	نحاس أصفر C360، نحاس أصفر C377، نحاس أصفر C385، نحاس أصفر C220، نحاس أصفر C270، نحاس أصفر C260، نحاس أصفر C628، نحاس أصفر C624، نحاس أصفر C174، نحاس أصفر C210.
البرونز	برونز C510، برونز C521، برونز C608، برونز C632، برونز C630، برونز C954، برونز C863، برونز C836، برونز C905، برونز C907.
الفولاذ الكربوني	فولاذ 1018، 1020، 1025، 1040، 1060، 1045، 1215، 4130، 4140، 4340، 5140، A36، 12L14، فولاذ الأدوات، فولاذ السبائك، فولاذ أدوات الإزميل، فولاذ النوابض، فولاذ السرعة العالية، فولاذ مُعالج بارد، فولاذ الكرات، SPCC
الفولاذ المقاوم للصدأ	فولاذ 1018، 1020، 1025، 1040، 1060، 1045، 1215، 4130، 4140، 4340، 5140، A36، 12L14، فولاذ الأدوات، فولاذ السبائك، فولاذ أدوات الإزميل، فولاذ النوابض، فولاذ السرعة العالية، فولاذ مُعالج بارد، فولاذ الكرات، SPCC
البلاستيك	ABS، نايلون (PA)، أسيتال (POM)، بولي إيثيلين عالي الوزن الجزيئي (UHMW)، PTFE (تفلون)، بولي كربونات (PC)، بولي إيثيلين (PE)، PVC، PEEK، ديلرين، بولي بروبيلين (PP).
السيراميك	الألومينا، الزركونيا، كربيد السيليكون المعتمد على الألمنيوم

العناصر	حفر CNC	حفر EDM
التفاوتات العامة	±0.1 مم (قياسي)؛ ±0.2 مم للثقوب الأكبر أو الميزات الأقل أهمية	±0.1 مم (قياسي)؛ ±0.2 مم للثقوب الأقل أهمية أو ذات الأقطار الأكبر
تفاوتات الدقة	±0.02 مم إلى ±0.05 مم (للحفر عالي الدقة والتفاوتات الضيقة)	±0.02 مم إلى ±0.05 مم (للتفاوتات الضيقة وأبعاد الثقوب الدقيقة جداً)
السمك الأدنى للجدار	1 مم (للمواد الناعمة مثل الألمنيوم)؛ 2 مم (للمواد الصلبة مثل الفولاذ أو التيتانيوم)	1 مم (للمواد الناعمة مثل الألمنيوم)؛ 2 مم (للمواد الصلبة مثل الفولاذ أو التيتانيوم)
أدنى حجم لرأس المخرطة	3 مم (لقص الخشن)؛ 1 مم (لقص التشطيب أو الثقوب الصغيرة)	0.5 مم (للعمل الدقيق والمفصل)؛ 1 مم (للتشغيل العام للثقوب)
أدنى حجم مثقاب	0.5 مم (للثقوب الصغيرة جداً وعالية الدقة)	0.2 مم (لتطبيقات الحفر المجهرية)
أقصى حجم للجزء	Ø500 مم × 1000 مم (وفقًا لقدرة الماكينة)	Ø300 مم × 500 مم (وفقًا لسعة ماكينة EDM النموذجية، وقد يختلف حسب المعدات)
أدنى حجم للجزء	Ø0.5 مم (للمكونات الصغيرة جدًا والدقيقة)	Ø0.1 مم (لتطبيقات الحفر المجهري)
أقصى نسبة عرض إلى عمق	50:1	100:1
حجم الإنتاج	من منخفض إلى عالي (من النماذج الأولية إلى الإنتاج بالجملة)	من منخفض إلى متوسط (مثالي للنماذج الأولية، الدُفعات الصغيرة، أو الأجزاء عالية الدقة)
مدة التنفيذ	3-7 أيام للنماذج الأولية؛ 10-15 يومًا للإنتاج عالي الحجم حسب التعقيد والحجم	5-10 أيام للنماذج الأولية؛ 10-20 يومًا للأجزاء عالية الحجم أو المعقدة

عناصر التصميم	حفر CNC	حفر EDM
الأنصاف قطر والمنحنيات	الأنصاف قطر الداخلي الأدنى: 1 مم؛ الأنصاف قطر الخارجي: 2 مم (لوصول أداة أنعم وقوة أفضل)	الأنصاف قطر الداخلي الأدنى: 0.5 مم؛ الأنصاف قطر الخارجي: 1 مم (لتفريغ أنعم ووصول أداة مثالي)
تصميم الثقب	نسبة عمق الثقب إلى القطر: 5:1 أو أقل؛ التفاوتات: ±0.1 مم للثقوب القياسية، ±0.05 مم للدقيقة	نسبة عمق الثقب إلى القطر: 8:1 أو أقل؛ التفاوتات: ±0.1 مم للثقوب القياسية، ±0.05 مم للدقيقة
تصميم الخيوط	عمق الخيط: 2x القطر للخيوط الداخلية؛ 1.5x القطر للخيوط الخارجية	عمق الخيط: 2x القطر للخيوط الداخلية؛ 1.5x القطر للخيوط الخارجية
الحفر العميقة والأشكال المعقدة	تجنب الحفر العميقة جدًا؛ حدد عمق الحفر حتى 2x قطر الأداة؛ قد تتطلب الأشكال المعقدة أدوات متخصصة	تجنب الحفر العميقة جدًا؛ حدد عمق الحفر حتى 1.5x قطر الأداة؛ استخدم أقطاب كهربائية متخصصة للأشكال المعقدة
وصول الأداة والتخليص	تخليص الأدوات الأدنى: 1 مم للمعالجة القياسية؛ اضبط حسب حجم الأداة والهندسة	تخليص الأدوات الأدنى: 1 مم للمعالجة القياسية؛ اضبط التخليص حسب حجم الأداة والهندسة
سمك الجدار	سمك الجدار الأدنى: 1 مم (للمواد اللينة)؛ 2 مم (للمواد الصلبة)	سمك الجدار الأدنى: 1 مم (للمواد اللينة)؛ 2 مم (للمواد الصلبة)
الحواف والمنحدرات	حجم الحافة: 0.5 مم إلى 2 مم؛ زوايا المنحدر: 30° إلى 45° (حسب متطلبات الجزء)	حجم الحافة: 0.5 مم إلى 1.5 مم؛ زوايا المنحدر: 30° إلى 45° (حسب متطلبات الجزء)
تشطيب السطح	تشطيب سطحي قياسي: Ra 1.6 ميكرون؛ تشطيب عالي الجودة: Ra 0.4 ميكرون (للأسطح المصقولة)	تشطيب سطحي قياسي: Ra 1.6 ميكرون؛ تشطيب عالي الجودة: Ra 0.4 ميكرون (للأسطح المصقولة والناعمة)

خدمة حفر الثقوب العميقة الدقيقة

مقارنة بين حفر الثقوب العميقة CNC وEDM

تطبيقات حفر الثقوب العميقة CNC وEDM

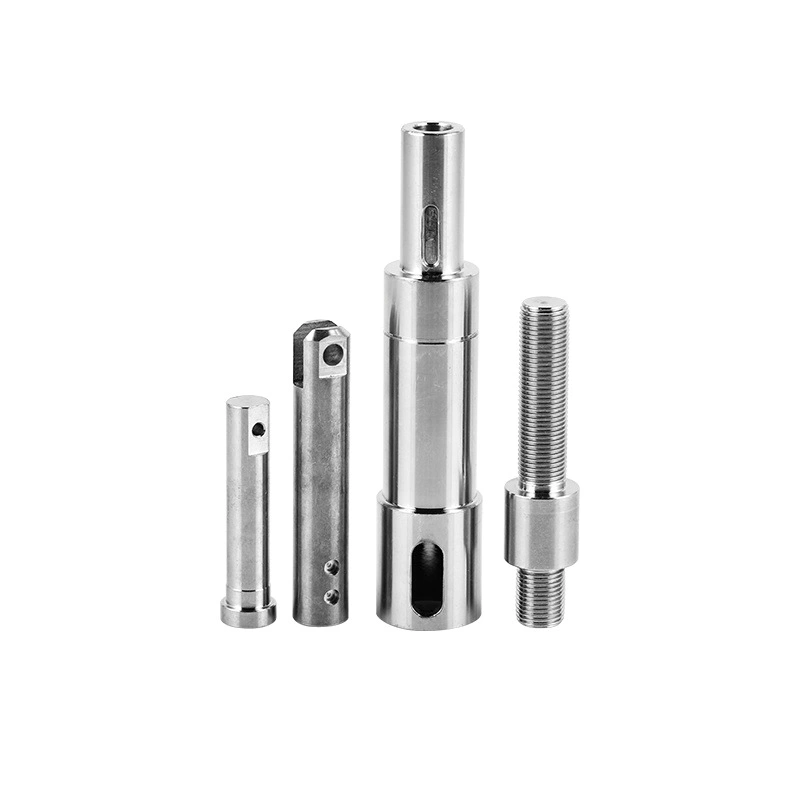

المواد الأساسية لحفر CNC الدقيق
