Welche Prüfberichte werden für kupferne CNC-bearbeitete Teile empfohlen?
Welche Prüfberichte werden für kupferne CNC-bearbeitete Teile empfohlen?

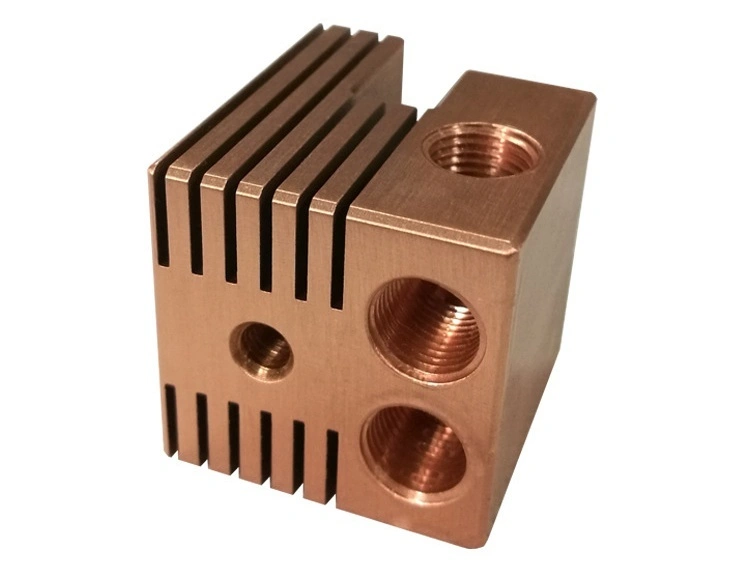

Zu den empfohlenen Prüfberichten für kupferne CNC-bearbeitete Teile können Materialzertifikate, Maßprüfberichte, KMG-Berichte (Koordinatenmessgeräte), Oberflächenrauheitsberichte, Gratprüfprotokolle, Gewindeprüfprotokolle, Erstmusterprüfberichte (FAI), Beschichtungs- oder Überzugsverifizierungen sowie Chargenrückverfolgbarkeitsaufzeichnungen gehören, sofern erforderlich. Aus ingenieurtechnischer Sicht sollte das korrekte Dokumentenpaket den elektrischen, thermischen, Montage- und Veredelungsanforderungen des Teils im Rahmen der Qualitätskontrolle bei der Kupferbearbeitung entsprechen.
Bericht oder Aufzeichnung | Hauptzweck |
|---|---|
Materialzertifikat | Bestätigt die Kupferlegierungsgrade, den Materialzustand und die Chargenidentität |
Maßprüfbericht | Überprüft allgemeine Abmessungen und definierte kritische Merkmale |
KMG-Bericht | Validiert komplexe Geometrien, GD&T (Geometrische Produktspezifikation) und wichtige Montagemerkmale |
Oberflächenrauheitsbericht | Überprüft leitfähige Kontaktflächen, Dichtflächen, kosmetische Bereiche oder funktionale Schnittstellen |
Gratprüfprotokoll | Überprüft die Gratkontrolle an Anschlüssen, Steckverbindern, kleinen Bohrungen und dünnen Kanten |
Gewindeprüfprotokoll | Bestätigt Gewindebohrungen, Befestigungsmerkmale und Verbindungsstrukturen |
Erstmusterprüfbericht (FAI) | Unterstützt die Freigabe des ersten Musters vor der Kleinserien- oder Serienproduktion |
Beschichtungs-/Überzugsverifizierung | Bestätigt Anforderungen an Nickel-, Zinn-, Silber- oder andere Oberflächen |
Chargenrückverfolgbarkeitsaufzeichnung | Unterstützt Wiederholbestellungen, langfristige Lieferungen und Qualitätsverfolgung |

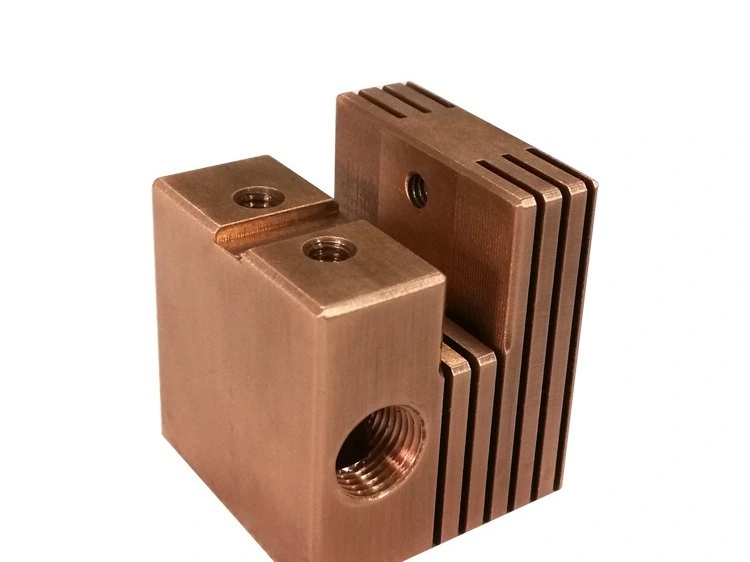

1. Materialzertifizierung ist das Grunddokument für Kupferteile
Für Kupferkomponenten ist das Materialzertifikat in der Regel das erste erforderliche Dokument, da Legierungsgrad und Chargenrückverfolgbarkeit die Leitfähigkeit, thermische Leistung, Festigkeit und das Verhalten bei nachgelagerten Veredelungsprozessen direkt beeinflussen. Dies ist besonders wichtig, wenn das Teil Grade wie C110, C151, C172 oder andere funktionale Kupferlegierungen verwendet.
2. Maß- und KMG-Berichte sollten der Merkmalskomplexität entsprechen
Ein standardmäßiger Maßprüfbericht eignet sich für die allgemeine Größenüberprüfung, während ein KMG-Bericht empfohlen wird, wenn das Teil komplexe Geometrien, Lagetoleranzen, enge Bezugssysteme oder wichtige Montageschnittstellen umfasst. Bei hochpräzisen Kupferteilen steht dies in engem Zusammenhang mit der Präzisionsbearbeitung und dem Kontrollansatz, der in der ISO-zertifizierten KMG-Qualitätssicherung beschrieben wird.
3. Oberflächenrauheits- und Gratprotokolle sind für leitfähige Teile entscheidend
Kupferteile werden häufig in elektrischen Steckverbindern, Anschlüssen, leitfähigen Blöcken und thermischen Komponenten verwendet, sodass der Oberflächenzustand die Kontaktstabilität, Beschichtungsqualität, Einsteckleistung und Abdichtung direkt beeinflussen kann. Deshalb sind Rauheitsberichte und Gratprüfprotokolle für Kupferteile oft wichtiger als für gewöhnliche mechanische Komponenten.
4. Gewinde- und FAI-Berichte helfen bei der Steuerung von Montage und Produktionsfreigabe
Wenn das Teil Gewindebohrungen, Befestigungspunkte oder kleine Verbinderstrukturen enthält, sollte gegebenenfalls eine Gewindeprüfung included werden. Ein FAI-Bericht wird ebenfalls empfohlen, wenn das Projekt von Mustern zur Serienproduktion übergeht, da er bestätigt, dass das erste freigegebene Teil der Zeichnung und dem vereinbarten Prozessweg entspricht.
5. Die Beschichtungsverifizierung ist für fertige Kupferkomponenten wichtig
Viele Kupferteile erfordern Nickel-, Zinn-, Silber- oder andere Oberflächenbehandlungen. In diesen Fällen sollte das Qualitätspaket auch verifizieren, dass die Oberfläche die spezifizierten Anforderungen erfüllt, insbesondere wenn Leitfähigkeit, Korrosionsbeständigkeit, Lötbarkeit oder Kontaktzuverlässigkeit vom beschichteten Zustand abhängen. Aus diesem Grund prüfen Kupferprojekte oft die 8 gängigen Oberflächenbehandlungsverfahren für CNC-bearbeitete Kupferteile gemeinsam mit dem Inspektionsplan.
6. Das richtige Prüfniveau hängt vom Anwendungsrisiko ab
Das empfohlene Prüfpaket sollte entsprechend ausgewählt werden, ob es sich bei dem Teil um ein leitfähiges Kontaktbauteil, einen Stecker, ein thermisches Teil, eine abgedichtete Baugruppe, ein Gewindeteil, ein beschichtetes Teil oder einen gratsensiblen Merkmalsatz handelt. Auch die Mengenstufe ist wichtig, da Prototypen-, Kleinserien- und Serienaufträge in der Regel unterschiedliche Berichtstiefen erfordern. Für Teile in industriellen Anwendungen sollte dies mit der breiteren Kontrolllogik übereinstimmen, die in der CNC-Bearbeitung für industrielle Anlagen verwendet wird.
7. Der beste Zeitpunkt zur Definition erforderlicher Berichte ist während der Angebotsanfrage (RFQ)
Um Lücken in der Angebotserstellung oder Missverständnisse bei der Lieferung zu vermeiden, sollten die erforderlichen Berichte bereits in der Phase der Angebotsanfrage (RFQ) definiert werden. Dies ermöglicht es dem Lieferanten, Bearbeitung, Entgraten, Veredelung und Prüfung von Beginn an abzustimmen, unterstützt durch den umfassenderen Rahmen der Qualitätskontrolle in der CNC-Bearbeitung.
