Teste de contorno não destrutivo para componentes CNC finalizados

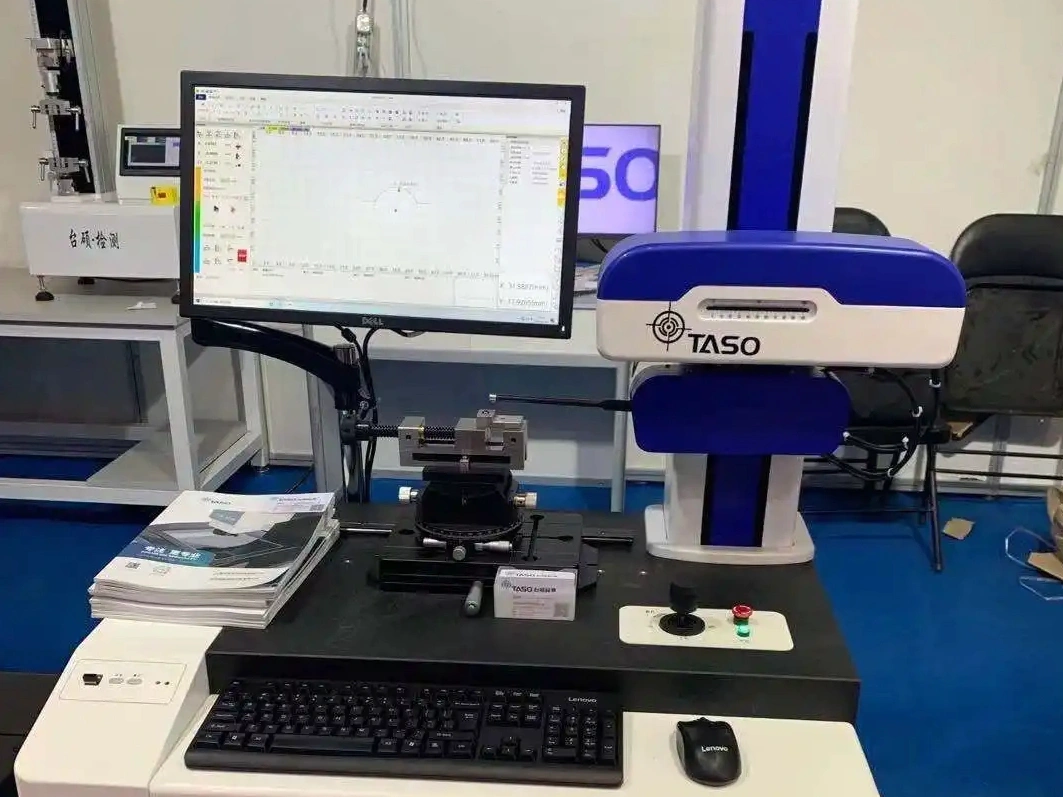

O Valor Fundamental do Teste de Contorno Não Destrutivo na Manufatura Moderna
Na manufatura de precisão moderna, o teste de contorno não destrutivo tornou-se um elemento indispensável do sistema de controle de qualidade. Como engenheiros de qualidade da Neway, entendemos totalmente a importância crítica desta tecnologia para garantir a precisão dimensional e reduzir riscos de qualidade. Ao contrário dos métodos tradicionais de medição por contato, o teste de contorno não destrutivo permite medir com precisão recursos geométricos complexos sem danificar a superfície da peça.
No setor aeroespacial, nossos requisitos para inspeção de contorno de componentes de motores aeronáuticos são particularmente rigorosos. Tomando as pás de turbina como exemplo, seus perfis aerodinâmicos complexos estão diretamente ligados ao desempenho geral do motor. Com o teste de contorno não destrutivo, podemos identificar desvios dimensionais antes da montagem e evitar retrabalho dispendioso. Da mesma forma, na usinagem de implantes médicos, essa tecnologia garante um ajuste preciso entre implantes e estruturas ósseas humanas.
Princípios e Vantagens de Precisão da Tecnologia de Escaneamento 3D com Luz Azul
O escaneamento 3D com luz azul é um de nossos métodos principais para teste de contorno não destrutivo. Baseado em princípios de luz estruturada, essa tecnologia projeta padrões de franjas codificadas de luz azul na superfície da peça. Câmeras duplas capturam as franjas deformadas e, por meio de triangulação, reconstróem o contorno tridimensional da peça. Em comparação com o escaneamento a laser tradicional, o escaneamento com luz azul oferece maior precisão e melhor resistência a interferências.
Em aplicações práticas, usamos serviços de escaneamento 3D com luz azul para inspecionar impelidores usinados em cinco eixos. Por exemplo, no caso de um determinado impelidor de turboalimentador automotivo, a precisão do escaneamento pode atingir ±0,008 mm, atendendo totalmente aos padrões da indústria. Para peças de liga de alumínio com superfícies complexas, o escaneamento com luz azul captura rapidamente todos os dados da superfície, melhorando significativamente a eficiência da inspeção.
Aplicações Especiais de CT Industrial na Inspeção de Contornos Internos
Quando contornos internos ou características ocultas precisam ser inspecionados, a tomografia computadorizada (CT) industrial demonstra vantagens únicas. Esta tecnologia adquire projeções de raios-X em múltiplos ângulos da peça e reconstrói uma estrutura interna tridimensional, alcançando uma verdadeira “visualização não destrutiva”.
Na fabricação de moldes de injeção de alta precisão, utilizamos inspeção CT industrial para verificar a disposição e dimensões dos canais de resfriamento. Especialmente para moldes com canais conformais complexos, a CT verifica com precisão a uniformidade da distância entre os canais e a superfície da cavidade, garantindo desempenho térmico equilibrado. Para certos componentes médicos em aço inoxidável 316L com cavidades internas, a CT é o único método não destrutivo viável.
Processo de Implementação em Cinco Etapas: do Escaneamento à Análise de Dados
A Neway estabeleceu um processo padronizado de cinco etapas para teste de contorno não destrutivo, garantindo resultados confiáveis para cada projeto de inspeção. A primeira etapa é o planejamento da inspeção, definindo a estratégia de escaneamento e distribuição de pontos de medição com base na geometria da peça e na precisão necessária. A segunda etapa é a preparação do escaneamento, incluindo limpeza da peça, colocação de marcadores de referência e calibração do scanner.
A terceira etapa envolve a aquisição de dados, utilizando equipamentos de escaneamento de alta precisão para capturar a nuvem de pontos tridimensional da peça. Para peças com superfícies usinadas complexas, adotamos estratégias de escaneamento em múltiplos ângulos para eliminar pontos cegos. A quarta etapa é o processamento de dados, em que a nuvem de pontos é convertida em um modelo 3D analisável usando software profissional. A quinta etapa é a análise comparativa, onde os dados medidos são alinhados com o modelo CAD para gerar um relatório detalhado de inspeção.
Cenários Típicos de Aplicação (Impelidores / Moldes / Implantes Médicos)
Na inspeção de impelidores de liga de titânio, o teste de contorno não destrutivo desempenha um papel crítico. Com o escaneamento de luz azul, obtemos o perfil real das lâminas e analisamos parâmetros-chave, incluindo o perfil da seção da lâmina, ângulo de torção e distribuição de espessura. Esses dados não são apenas usados para aceitação de qualidade, mas também fornecem informações essenciais para otimização do processo.
Para moldes de precisão, focamos no contorno da linha de separação e nas dimensões da cavidade. Tomando um molde de farol automotivo como exemplo, o teste de contorno não destrutivo permitiu identificar uma variação de perfil de 0,02 mm e corrigi-la em tempo hábil, prevenindo problemas de qualidade na produção em massa. No setor médico, realizamos inspeções abrangentes de contorno em implantes de articulação artificial para garantir compatibilidade anatômica com estruturas ósseas humanas.
Tecnologia de Análise Comparativa entre Dados de Inspeção e Modelos CAD
A aquisição de dados de escaneamento é apenas o primeiro passo; a análise efetiva dos dados é o verdadeiro ponto-chave. Utilizamos software especializado de inspeção para alinhar automaticamente a nuvem de pontos medida com o modelo CAD original e realizar análise de desvios. O software gera mapas de desvios coloridos que mostram visualmente a magnitude e a distribuição das variações em diferentes regiões.
Em serviços de primeira peça (FAI), este método de análise é particularmente crítico. Não apenas nos concentramos nos desvios gerais, mas também prestamos atenção a padrões e tendências. Por exemplo, se houver desvio sistemático, isso pode indicar problemas nos caminhos da ferramenta ou na precisão da máquina durante o processo de usinagem. Ao analisar cuidadosamente esses dados, podemos fornecer orientações precisas para melhoria do processo.
Requisitos Especiais para Múltiplas Indústrias (Aeroespacial / Automotiva / Médica)
Diferentes indústrias impõem requisitos específicos para o teste de contorno não destrutivo. Na aeroespacial, a rastreabilidade durante todo o processo de inspeção é crucial, exigindo a retenção completa dos dados brutos e registros de análise. Ao inspecionar componentes aeroespaciais, devemos cumprir os rigorosos requisitos do sistema de gestão da qualidade AS9100 para garantir que cada etapa da inspeção seja totalmente documentada.
A indústria automotiva dá maior ênfase à eficiência da inspeção e ao controle de custos. Para inspeção de impelidores de turboalimentadores automotivos, normalmente realizamos medições próximas à linha de produção, exigindo resultados no menor tempo possível para suportar ajustes rápidos nos parâmetros de usinagem. A indústria médica foca particularmente na biocompatibilidade do material e na integridade da superfície; durante a inspeção, qualquer operação que possa afetar o desempenho do material deve ser rigorosamente evitada.
Equipamentos de Inspeção e Sistema de Garantia de Qualidade da Neway
A Neway investiu fortemente na construção de um laboratório avançado de teste de contorno não destrutivo. Estamos equipados com múltiplos sistemas de escaneamento 3D de luz azul e máquinas CT industriais, atendendo a requisitos de medição desde instrumentos médicos em miniatura até moldes de grande escala. Todos os equipamentos passam por calibração e manutenção regulares para garantir resultados precisos e confiáveis.
Nossa equipe de engenheiros de inspeção possui vasta experiência e qualificações profissionais, permitindo desenvolver soluções de inspeção otimizadas adaptadas às características e requisitos de precisão de diferentes peças. Durante todo o processo de inspeção, implementamos rigorosamente o sistema de gestão de laboratório ISO 17025 para manter total controle sobre cada etapa. Com essa estrutura abrangente de garantia de qualidade, fornecemos aos clientes serviços confiáveis de teste de contorno não destrutivo, ajudando a melhorar a qualidade do produto e a competitividade no mercado.
