Comment choisir entre le fraisage CNC 3 axes, 4 axes et 5 axes pour des pièces sur mesure

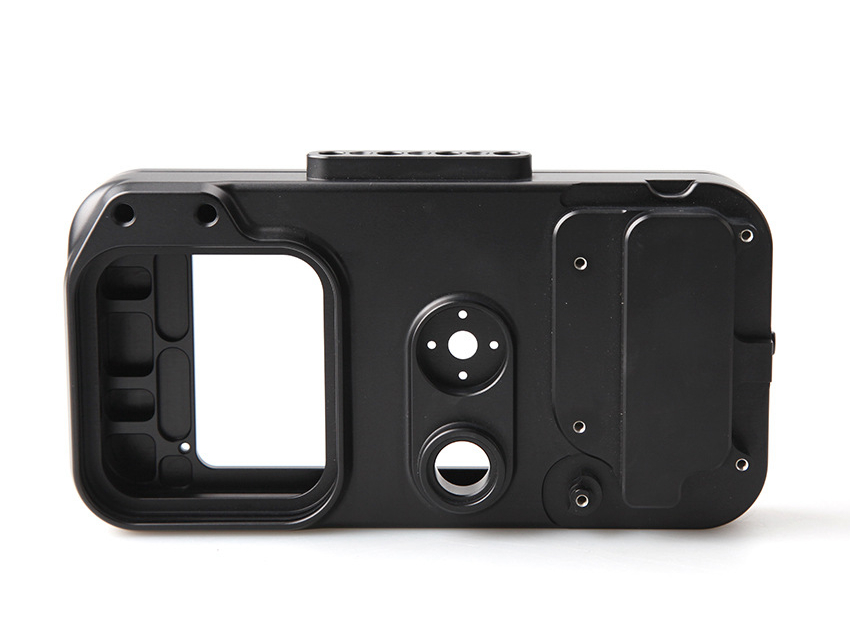

Choisir entre des plateformes de fraisage CNC ne consiste pas simplement à sélectionner plus d'axes pour de meilleures performances. Pour les pièces sur mesure, la bonne décision dépend de la manière dont la géométrie, la tolérance, l'état de surface, le temps d'usinage, l'accès au bridage et le volume de commande interagissent dans la production réelle. Un simple support peut être produit efficacement sur une machine 3 axes, tandis qu'une pièce cylindrique avec des caractéristiques radiales peut bénéficier d'un indexation 4 axes, et un composant aérospatial ou médical hautement profilé peut nécessiter une interpolation 5 axes réelle pour atteindre des surfaces critiques en une seule configuration. Sélectionner la mauvaise plateforme peut augmenter les coûts, les délais, la complexité du bridage et les risques dimensionnels, même si la pièce est techniquement usinable.

Pour les acheteurs et les ingénieurs produit, la méthode la plus efficace pour choisir consiste à évaluer la capacité des axes par rapport à la fonction de la pièce. Des questions telles que le nombre de faces à usiner, la nécessité de contre-dépouilles ou de surfaces inclinées, le nombre de fois où la pièce doit être rebridée et les tolérances critiques pour les relations déterminent généralement la bonne voie. En pratique, la décision est étroitement liée à l'usinage multi-axes, au flux de production attendu et à l'équilibre entre la précision d'usinage et l'efficacité commerciale. Un bon processus de sélection réduit le nombre de configurations, améliore la cohérence et évite de payer des tarifs 5 axes pour une géométrie qu'un processus plus simple peut déjà bien maîtriser.

Ce que signifient réellement le fraisage CNC 3 axes, 4 axes et 5 axes

Le nombre d'axes décrit comment l'outil de coupe et la pièce se déplacent l'un par rapport à l'autre pendant l'usinage. Dans un système de fraisage 3 axes, l'outil se déplace linéairement dans les directions X, Y et Z. C'est la configuration la plus courante pour les pièces prismatiques, les surfaces planes, les rainures, les poches et les caractéristiques percées accessibles depuis une direction principale. Dans le fraisage 4 axes, un axe rotatif est ajouté, permettant généralement à la pièce de tourner autour d'un axe afin que plusieurs côtés puissent être usinés avec moins d'étapes de rebridage. Dans le fraisage 5 axes, deux mouvements rotatifs sont introduits, permettant à l'outil ou à la pièce d'approcher les surfaces sous de nombreux angles et d'usiner une géométrie complexe avec une accessibilité nettement meilleure.

Bien que la définition semble simple, l'impact sur la production est considérable. Chaque axe supplémentaire peut réduire le repositionnement manuel, raccourcir les chaînes de configuration et améliorer la continuité géométrique entre les caractéristiques sur différentes faces. Cependant, des axes supplémentaires augmentent également la complexité de la programmation, le taux horaire de la machine, les exigences de stratégie de bridage et les demandes de planification des processus. C'est pourquoi la sélection des axes doit être guidée par la logique des caractéristiques plutôt que par le langage marketing. Les différences de capacités de base sont également liées au fraisage CNC 3 axes, au fraisage CNC 4 axes et au fraisage CNC 5 axes.

Règle de décision fondamentale : adapter le nombre d'axes à la géométrie de la pièce

La méthode la plus rapide pour sélectionner la bonne voie de fraisage consiste à classer la pièce par géométrie plutôt que par nom d'industrie. Si la pièce est principalement à faces plates, avec la plupart des caractéristiques accessibles depuis le dessus et éventuellement une ou deux orientations secondaires, le fraisage 3 axes est généralement la solution la plus économique. Si la pièce est cylindrique ou nécessite un usinage indexé autour de son périmètre, l'usinage 4 axes réduit souvent les configurations multiples et améliore la cohérence de la position des caractéristiques. Si la pièce contient des angles composés, des surfaces sculptées, des cavités profondes, des roues, des disques aubagés intégrés (blisks), des formes de type turbine, une géométrie médicale organique ou des caractéristiques qui doivent rester très précises les unes par rapport aux autres sur de nombreuses faces, le 5 axes devient la voie privilégiée.

Cette logique priorisant la géométrie est importante car la complexité ne signifie pas toujours une forme libre. De nombreuses pièces industrielles sur mesure sont complexes en raison de nombreux trous, rainures et relations de référence, mais elles ne nécessitent toujours pas de mouvement simultané à 5 axes. Inversement, une pièce avec relativement peu de caractéristiques peut toujours nécessiter un 5 axes si l'outil doit maintenir un angle de contact optimal sur des surfaces profilées ou éviter une portée d'outil longue et instable. L'objectif n'est pas de choisir le processus le plus avancé, mais celui qui crée la géométrie requise avec le coût combiné le plus faible de configuration, de temps de cycle, de risque de rebut et de charge d'inspection.

Quand le fraisage CNC 3 axes est le meilleur choix

Le fraisage 3 axes reste la plateforme la plus rentable pour une large gamme de pièces sur mesure. Il est idéal pour les plaques plates, les boîtiers, les blocs de montage, les supports, les plaques d'adaptation, les couvercles, les collecteurs avec des caractéristiques accessibles et de nombreux composants de prototype avec des parois principalement verticales et des caractéristiques horizontales. Étant donné que la structure de la machine, le flux de travail de programmation et l'approche de bridage sont comparativement simples, l'usinage 3 axes offre généralement des taux horaires plus bas et un délai de programmation plus rapide que les voies multi-axes plus avancées. Pour de nombreux acheteurs, en particulier dans le développement précoce de produits, cela en fait le point de départ par défaut.

D'un point de vue technique, le 3 axes est le plus performant lorsque l'accès de l'outil est simple et que la pièce peut tolérer plusieurs configurations sans dégrader les relations critiques. Les tolérances typiques peuvent être très bien contrôlées lorsque les références sont claires et que la répétabilité du bridage est stable. De nombreux composants en aluminium, acier, laiton et plastique technique sont efficacement produits de cette manière, en particulier dans les prototypes ou les séries de faible à moyenne complexité. C'est aussi souvent la bonne voie lorsque les pièces nécessitent des opérations secondaires telles que le taraudage, l'ébavurage ou la finition de surface, mais ne nécessitent pas de trajectoires d'outil angulaires avancées. Le choix du matériau affecte également les performances, comme discuté dans les meilleurs matériaux pour le fraisage CNC.

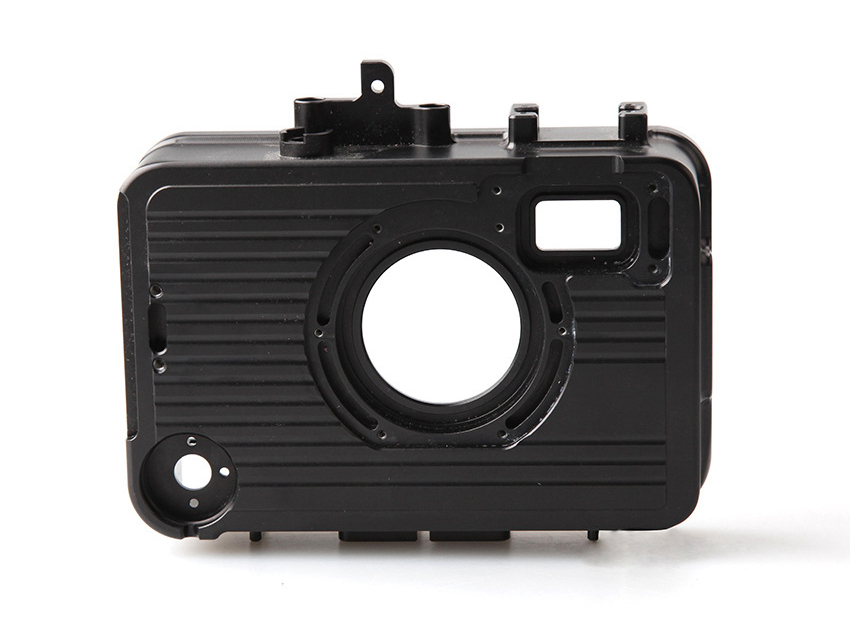

Pièces sur mesure courantes adaptées au fraisage 3 axes

Quand le fraisage CNC 4 axes crée plus de valeur

Le fraisage CNC 4 axes devient attrayant lorsqu'une pièce nécessite un usinage sur plusieurs côtés autour d'un axe de rotation central ou lorsque l'indexation peut éliminer le rebridage manuel répété. Les candidats typiques incluent les arbres avec des plats fraisés, les corps de vannes, les boîtiers cylindriques avec des orifices latéraux, les composants liés aux engrenages et les pièces nécessitant des caractéristiques réparties autour de la circonférence. L'axe rotatif supplémentaire peut grandement améliorer la cohérence positionnelle entre les caractéristiques latérales car la machine gère l'orientation angulaire au lieu de s'appuyer sur plusieurs configurations manuelles.

Pour de nombreuses pièces sur mesure, le 4 axes est le juste milieu pratique entre une production 3 axes simple et un usinage 5 axes coûteux. Il réduit le temps de main-d'œuvre, raccourcit l'erreur de configuration cumulative et améliore souvent la productivité dans les travaux de volume moyen. Ceci est particulièrement utile lorsque la pièce doit être usinée sur quatre côtés ou lorsque la rotation indexée permet à la même structure de référence de rester active pendant la majeure partie du cycle. Dans de nombreux cas, le 4 axes offre suffisamment d'amélioration d'accès pour éviter le coût complet de programmation et de machine associé au mouvement simultané 5 axes.

Cas d'utilisation typiques du 4 axes pour les pièces sur mesure

Quand le fraisage CNC 5 axes vaut l'investissement

Le fraisage 5 axes est généralement justifié lorsque la géométrie de la pièce, les relations de tolérance ou les exigences de qualité de surface rendent moins de configurations stratégiquement plus précieuses qu'un coût machine inférieur. C'est la solution préférée pour les surfaces libres, les roues, les aubes de turbine, les implants médicaux, les pièces structurelles aérospatiales avec des poches inclinées et les composants de précision nécessitant plusieurs caractéristiques à angles composés. Comme l'outil peut approcher la pièce sous de nombreuses orientations, l'usinage 5 axes peut réduire la surportance de l'outil, améliorer l'état de surface, maintenir de meilleures conditions de coupe et préserver les relations dimensionnelles qui seraient autrement dégradées par un bridage répété.

Cela ne signifie pas que le 5 axes est toujours la voie la plus chère dans l'ensemble. Pour certaines pièces, le nombre réduit de configurations peut compenser le taux machine plus élevé. Un composant qui nécessiterait cinq brides, trois transitions d'inspection et des outils à longue portée sur une plateforme 3 axes peut être plus rapide, plus précis et même moins risqué sur une machine 5 axes. De plus, les trajectoires d'outil 5 axes simultanées améliorent souvent les conditions de contact sur les surfaces profilées, ce qui aide la finition de surface et réduit l'incohérence des crêtes. Pour les pièces dans des secteurs tels que l'Aérospatiale et l'Aviation ou les Dispositifs Médicaux, ces avantages sont souvent décisifs.

Raisons techniques pour passer au 5 axes

La raison technique la plus importante d'utiliser le 5 axes n'est pas seulement l'accès, mais le contrôle. Lorsque l'outil peut rester normal ou quasi-optimal par rapport à la surface usinée, les forces de coupe sont mieux réparties et la qualité de finition locale s'améliore. La saillie de l'outil peut souvent être raccourcie, ce qui réduit la flexion et les vibrations. Les cavités profondes deviennent plus pratiques car l'outil peut s'incliner plutôt que de s'étendre excessivement. Les relations de caractéristiques sur plusieurs faces sont également préservées plus fiablement car la pièce peut rester dans une condition de bridage unique pendant que de nombreuses surfaces sont usinées.

Ces avantages deviennent particulièrement visibles dans les matériaux difficiles à usiner et les pièces de grande valeur. Les composants en titane et en superalliages, par exemple, sont sensibles à la chaleur, à l'usure des outils et à la flexion des outils. Si une stratégie 5 axes améliore l'accès et raccourcit la longueur de l'outil, elle peut directement améliorer la stabilité dimensionnelle et réduire la concentration de la charge de coupe. C'est l'une des raisons pour lesquelles la logique 5 axes est fréquemment associée à des matériaux exigeants tels que le Titane et les Superalliages.

Comment le nombre d'axes affecte le contrôle des tolérances

La capacité de tolérance est influencée par plus que la spécification de la machine. Dans la production réelle, l'une des plus grandes causes d'incohérence dimensionnelle est le transfert de configuration. Chaque fois qu'une pièce sur mesure est retirée et rebridée, il y a un risque d'introduire une déviation angulaire, un décalage de référence, une erreur d'empilement ou des dommages de surface. Cela signifie que passer du 3 axes au 4 axes ou au 5 axes peut améliorer le contrôle des tolérances non seulement parce que la machine est plus avancée, mais parce que la chaîne de processus devient plus courte et plus stable.

Cependant, des machines plus simples peuvent toujours maintenir d'excellentes tolérances lorsque la géométrie est adaptée à la configuration. Pour une pièce prismatique avec des références bien définies, l'usinage 3 axes peut atteindre efficacement toutes les dimensions requises. La bonne question n'est donc pas « Quelle machine est la plus précise ? » mais « Quel processus crée le moins de risque géométrique pour cette pièce spécifique ? » Une revue structurée des tolérances doit prendre en compte la hiérarchie des références, le nombre de configurations, les angles relatifs critiques, les relations trou-surface et les besoins de finition locale. Ce processus de décision est étroitement lié à la compréhension des tolérances d'usinage et à l'équilibre tolérance-fonction-coût.

Comparaison de l'état de surface entre le 3 axes, le 4 axes et le 5 axes

La qualité de l'état de surface dépend de l'outillage, des paramètres de coupe, de la stabilité de la machine, du comportement du matériau et de l'angle d'accès. Sur des surfaces planes ou simplement profilées, le fraisage 3 axes peut déjà obtenir d'excellents résultats. Mais lorsque la pièce comprend des surfaces organiques, des courbes composées ou des zones étroites et profondes, l'usinage 5 axes génère souvent une meilleure finition car l'outil peut maintenir un angle de contact plus favorable. Cela réduit l'irrégularité des crêtes, aide à l'évacuation des copeaux et permet l'utilisation d'outils plus courts et plus rigides.

L'usinage 4 axes peut également améliorer la finition en réduisant le repositionnement et en préservant une continuité de caractéristiques plus fluide autour des pièces rotatives. Dans tous les cas, les exigences de finition doivent être évaluées avant la sélection du processus car les surfaces cosmétiques, les faces d'étanchéité, les pièces adjacentes à l'optique et les profils aérodynamiques imposent chacun des contraintes différentes. Une finition secondaire peut toujours être requise selon le matériau et l'application. La planification de la finition est donc liée à la fois à la voie de fraisage de base et à toute stratégie post-processus, comme expliqué dans les états de surface des pièces usinées CNC.

Comparaison des coûts : ce pour quoi vous payez réellement

La différence de coût entre l'usinage 3 axes, 4 axes et 5 axes ne concerne pas seulement le taux horaire de la machine. Les acheteurs paient effectivement pour un système de production complet qui inclut le temps de programmation, la complexité du bridage, le temps de cycle de la machine, l'intervention de l'opérateur, la difficulté d'inspection et le risque de rebut. Une pièce 3 axes peut avoir un taux d'usinage nominal faible mais devenir coûteuse si elle nécessite quatre configurations, des brides personnalisées et un mélange secondaire pour corriger l'inadéquation entre les faces. Une pièce 5 axes peut sembler chère à première vue mais devenir efficace lorsqu'elle élimine plusieurs brides et préserve le rendement du premier passage.

Pour cette raison, le coût doit être examiné au niveau du travail plutôt qu'au niveau de la machine. Les pièces complexes se comportent souvent de manière non linéaire : une petite augmentation de la complexité géométrique peut augmenter fortement le coût de production 3 axes, tandis que le même changement peut n'avoir qu'un effet modéré dans un flux de travail 5 axes. Le matériau compte également. L'aluminium s'use généralement rapidement et peut tolérer des stratégies plus simples, tandis que le titane et les superalliages bénéficient souvent davantage d'un contrôle d'accès avancé. L'aspect commercial de cette décision est fortement lié à ce qui détermine le coût des pièces fraisées CNC et aux moyens de réduire les coûts d'usinage CNC.

Logique de coût pratique par option d'axe

Comment le volume de production change le meilleur choix

La sélection des axes ne doit pas être faite sans tenir compte de la quantité de production. Dans le prototypage à faible volume, l'usinage 3 axes peut rester attrayant car la charge de programmation et de bridage des plateformes avancées peut ne pas être justifiée si la géométrie est gérable. En revanche, pour les séries de production récurrentes, la valeur d'un temps de configuration réduit et d'une meilleure répétabilité devient beaucoup plus significative. Une voie 4 axes ou 5 axes qui économise 8 à 15 minutes par pièce peut créer une réduction de coût substantielle sur des centaines ou des milliers d'unités.

Le volume affecte également l'économie des tolérances. En petites quantités, l'intervention manuelle peut être acceptable. Dans les lots plus importants, la répétabilité devient plus précieuse que la vitesse de cycle isolée car la variation se compose sur l'ensemble du lot. C'est pourquoi les stratégies d'axes avancées sont souvent associées à la Fabrication à Faible Volume pour les phases de lancement de produits et ensuite étendues à la Production de Masse lorsque la logique de géométrie et de qualité est entièrement validée.

La sélection du matériau peut changer la décision d'axe

La même géométrie peut justifier différentes voies d'axes selon le matériau. Les pièces en aluminium tolèrent souvent une enlèvement de métal plus agressif et une portée d'outil plus longue, rendant les stratégies 3 axes ou 4 axes indexées viables pour de nombreuses conceptions. L'acier inoxydable, le titane et les alliages à base de nickel se comportent différemment. Ils génèrent plus de chaleur, imposent des forces de coupe plus élevées et sont moins indulgents envers le broutage ou la flexion. Dans ces conditions, l'angle d'approche de l'outil et la saillie deviennent plus importants, et une stratégie 5 axes peut produire un meilleur contrôle dimensionnel et une durée de vie de l'outil plus longue, même si la géométrie de la pièce seule ne le nécessite pas évidemment.

Ceci est particulièrement important dans les pièces qui combinent des poches profondes, des parois minces et des relations de tolérance serrées. Dans les matériaux plus tendres, la pièce peut encore bien s'user avec des configurations conventionnelles. Dans le titane ou les superalliages, la même configuration pourrait devenir instable. Les acheteurs comparant des devis devraient donc éviter d'évaluer le choix des axes sans également examiner le matériau de travail et la disposition des caractéristiques critiques. Les conseils sur les matériaux peuvent commencer par des familles de services telles que l'Aluminium, l'Acier Inoxydable et le Plastique.

Règles de conception pour la fabricabilité qui aident à la sélection des axes

De nombreux problèmes de sélection d'axes commencent comme des problèmes de conception. Si les ingénieurs définissent des angles composés inutiles, des coins profonds inaccessibles, des sections de paroi trop hautes ou des contre-dépouilles excessives, ils peuvent involontairement forcer un processus 5 axes là où le 3 axes fonctionnerait autrement. Une bonne pratique DFM commence donc par se demander si les surfaces critiques ont vraiment besoin d'être placées sur différents plans angulaires, si les rayons internes peuvent être augmentés, si le rapport profondeur-largeur des caractéristiques peut être réduit et si les pièces peuvent être divisées ou réorientées pour simplifier l'accès d'usinage.

Au stade du devis, ce type de révision peut réduire considérablement le coût de la pièce. Un fournisseur peut recommander de légers changements aux transitions de paroi, aux rayons d'angle, aux emplacements des références ou à la direction des caractéristiques afin que la pièce puisse passer d'une stratégie simultanée complexe à une voie indexée ou 3 axes plus simple. Dans les programmes de pièces sur mesure, ces petits ajustements créent souvent de grandes économies sans changer la fonction du produit. Cette logique de planification est alignée avec la DFM pour l'usinage CNC.

Exemples industriels où chaque option d'axe a du sens

Comment Neway sélectionne la bonne voie de fraisage CNC pour les pièces sur mesure

Chez Neway, la sélection des axes est traitée comme faisant partie de la revue technique plutôt que comme une catégorie de vente fixe. La décision part de la géométrie de la pièce, du matériau, des zones de tolérance critiques, des exigences de surface et de la quantité de commande cible. Les ingénieurs évaluent si le composant est mieux géré par un fraisage prismatique standard, un usinage rotatif indexé ou des trajectoires d'outil multi-axes simultanées. Cela évite à la fois de sous-spécifier le processus et de le sur-ingénier. Dans de nombreux projets, le meilleur résultat commercial provient d'une planification hybride, où l'ébauche, l'indexation, la finition et les processus secondaires sont combinés stratégiquement pour contrôler à la fois le coût et la qualité.

Cette logique de sélection de voie est également intégrée à un soutien manufacturier plus large, incluant le Prototypage par Usinage CNC, l'Usinage de Précision et le Service Tout-en-Un. Pour les acheteurs, cela signifie que la recommandation est basée sur la façon dont la pièce doit réellement être fabriquée et inspectée, et non simplement sur quelle machine semble la plus avancée.

Conclusion : Comment faire le bon choix d'axe

Le bon choix entre le fraisage CNC 3 axes, 4 axes et 5 axes dépend de la relation entre la géométrie, l'accès, la tolérance, l'état de surface, le comportement du matériau et le volume. Utilisez le 3 axes lorsque la pièce est principalement prismatique et que le transfert de configuration ne menace pas la fonction. Utilisez le 4 axes lorsque la rotation indexée peut remplacer le rebridage répété et améliorer l'efficacité multi-faces. Utilisez le 5 axes lorsque des surfaces complexes, des angles composés, des matériaux difficiles ou des relations inter-caractéristiques serrées rendent l'usinage en une seule configuration stratégiquement précieux. La sélection la plus intelligente est celle qui produit la qualité de pièce requise avec le risque de fabrication total le plus faible, et non simplement la capacité machine la plus élevée.
