ورشة فحص بالأشعة السينية لاكتشاف العيوب الداخلية في أجزاء CNC
كشف العالم غير المرئي: لماذا يُعَدّ الفحص بالأشعة السينية لا غنى عنه
في التصنيع الدقيق، تحدد سلامة جودة الأجزاء بشكل مباشر أداء المنتج النهائي وموثوقيته. كمهندسي جودة في Neway، ندرك أن العديد من العيوب المحتملة تكون مخفية داخل الأجزاء ولا يمكن اكتشافها بشكل موثوق عن طريق الفحص البصري أو الطرق التقليدية. وهنا بالتحديد يُظهر الفحص بالأشعة السينية الصناعية قيمته التي لا يمكن الاستغناء عنها؛ فمن خلال هذه التقنية المتقدمة للاختبار غير الإتلافي يمكننا “الرؤية من خلال” الأجزاء كما لو كنا نمتلك عينًا ثاقبة، ما يضمن أن كل مكوّن يتم تسليمه يفي بأعلى معايير الجودة.
ومع زيادة متطلبات الموثوقية للمكوّنات في الصناعات الحديثة، خاصةً في مجالات الطيران والأجهزة الطبية وصناعة السيارات، يمكن أن تتسبب المسام الداخلية الصغيرة أو الشقوق أو الشوائب في عواقب جسيمة. إن خدمات التشغيل الدقيق لدينا تضع الجودة دائمًا في المقام الأول، ويُعَدّ الفحص بالأشعة السينية جزءًا حيويًا من نظام ضمان الجودة لدينا.
جوهر تقنية الفحص بالأشعة السينية: من التصوير ثنائي الأبعاد إلى التصوير المقطعي الصناعي ثلاثي الأبعاد (CT)
التصوير ثنائي الأبعاد في الوقت الحقيقي: الفرز السريع وتحديد الموضع
يُعَدّ الفحص بالأشعة السينية ثنائي الأبعاد طريقة أساسية وفعّالة للغاية للفرز. من خلال وضع الجزء بين مصدر الأشعة السينية والكاشف، نحصل على صورة إسقاط ثنائية الأبعاد لبنيته الداخلية. تُناسب هذه الطريقة بشكل خاص الفرز السريع وتحديد المواقع المبدئي للعيوب في الإنتاج الكمي. في ورشة الفحص لدينا، يُستخدم التصوير ثنائي الأبعاد بالأشعة السينية عادةً كـ “بوابة أولى” لتحديد الأجزاء ذات العيوب الواضحة بسرعة، ما يوفر وقتًا ثمينًا لعمليات الفحص الأكثر تفصيلًا اللاحقة.
التصوير المقطعي المحوسب ثلاثي الأبعاد (CT): تحليل كمي ثلاثي الأبعاد للعيوب
يمثل التصوير المقطعي الصناعي (Industrial CT) قمة تقنيات الاختبار غير الإتلافي. فمن خلال التقاط مئات أو حتى آلاف صور الإسقاط ثنائية الأبعاد من زوايا متعددة وإعادة بنائها باستخدام خوارزميات حاسوبية، نحصل على نموذج ثلاثي الأبعاد كامل للجزء. لا تكشف هذه التقنية موقع العيوب في الفضاء ثلاثي الأبعاد فحسب، بل تتيح أيضًا قياس حجمها وحجمها الحجمي وعلاقتها بالهياكل المحيطة. بالنسبة للأجزاء ذات الهندسة الداخلية المعقدة، يوفر فحص CT مستوى غير مسبوق من الرؤية الداخلية.
أي أجزاء CNC يجب أن تخضع لـ “فحوصات صحية” بالأشعة السينية؟
المكوّنات ذات القنوات أو التجاويف الداخلية المعقدة
تحتوي الأجزاء المعقدة المُصنَّعة باستخدام خدمات التشغيل متعدد المحاور، مثل فوهات وقود المحركات وبلوكات صمامات الهيدروليك، غالبًا على ممرات داخلية متشابكة وتجويفات معقدة. أثناء التشغيل، قد تحدث عيوب مثل بقايا الحواف (Burrs)، أو انكسار رؤوس المثاقب، أو انسداد القنوات. وحده الفحص بالأشعة السينية يمكنه التحقق بفعالية من استمرارية القنوات وسلامة البنية الداخلية.
مكوّنات خفيفة الوزن وعالية المتانة في صناعات الطيران والسيارات
في تطبيقات الطيران والسيارات، يجب أن تحافظ المكوّنات خفيفة الوزن المُصنَّعة عن طريق تشغيل سبائك الألمنيوم و تشغيل سبائك التيتانيوم على قوة كافية رغم تقليل الوزن. ويمكن لأي عيب داخلي أن يصبح مصدرًا محتملًا للفشل. يساعد الفحص بالأشعة السينية على الكشف الموثوق عن العيوب المعدنية وعيوب التشغيل الداخلية في هذه المواد.
الزرعات والأدوات الطبية ذات الأهمية الحرجة للسلامة
في قطاع تصنيع الأجهزة الطبية، ترتبط جودة البنية الداخلية لزرعات العظام والأدوات الجراحية مباشرةً بسلامة المرضى. نستخدم الفحص بالأشعة السينية لضمان خلو هذه المنتجات من العيوب الداخلية الخطرة وامتثالها التام للمعايير الصارمة في صناعة الأجهزة الطبية.
الهياكل المعقدة المُنتَجة بواسطة التصنيع الإضافي
مع الانتشار الواسع لـ الطباعة ثلاثية الأبعاد، أصبح من الممكن تصنيع أجزاء ذات هياكل شبكية داخلية معقدة. ومع ذلك، تكون عمليات التصنيع الإضافي عُرضة لعيوب نموذجية مثل عدم الانصهار والمسامية. وقد أصبح الفحص بالأشعة السينية، وخصوصًا التصوير المقطعي الصناعي CT، أمرًا حاسمًا للتحقق من جودة البنية الداخلية لهذه المكوّنات.
داخل ورشة الفحص بالأشعة السينية لدى Neway: معداتنا وعملياتنا
مقدمة عن أنظمة الفحص عالية الدقة بالأشعة السينية

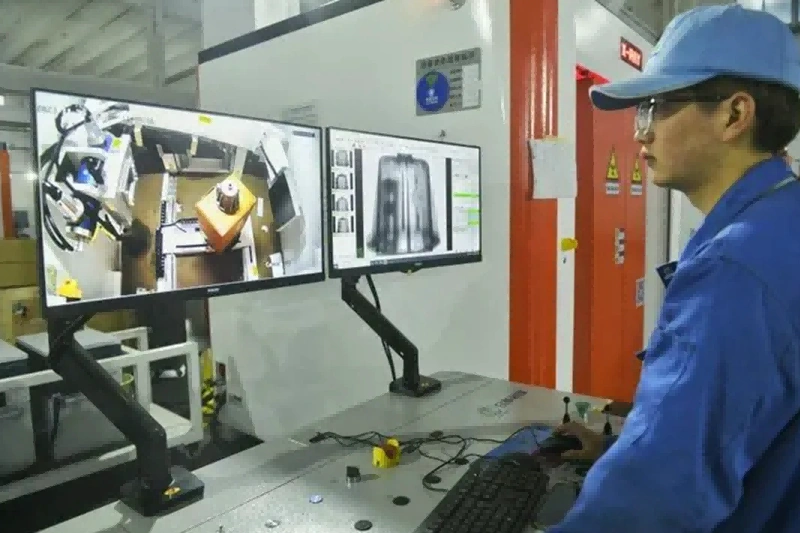

تُجهَّز ورشة الفحص بالأشعة السينية لدى Neway بأنظمة رائدة على مستوى الصناعة، بما في ذلك مصادر أشعة سينية دقيقة بؤرية عالية الدقة، وكواشف لوحية مسطّحة، وأذرع روبوتية سداسية المحاور. تحقق أنظمتنا دقة فحص تصل إلى 1 ميكرون، وتغطي نطاقًا كاملًا من التطبيقات بدءًا من المكوّنات الهيكلية الكبيرة وحتى الأجزاء الإلكترونية الدقيقة. كما يتيح نطاق الضبط الواسع للجهد والتيار لنا تحسين معلمات الفحص لمختلف المواد وسماكات الجدران.
عملية فحص قياسية من خمس خطوات
لقد أنشأنا عملية صارمة تتكون من خمس خطوات رئيسية: أولًا، تسجيل العينة وتأكيد متطلبات الفحص؛ ثانيًا، تحديد مخطط الفحص بناءً على خصائص المادة والبنية؛ ثالثًا، تحسين المعلمات واكتساب الصور؛ رابعًا، تحليل الصور بشكل مفصل وتقييم العيوب؛ وأخيرًا، إصدار تقرير فحص موثوق وذي صفة رسمية. يضمن هذا التسلسل القياسي للعمل الحصول على نتائج ثابتة وموثوقة لكل جزء يتم فحصه.
من جمع البيانات إلى إعادة بناء النموذج ثلاثي الأبعاد
لعمليات الفحص باستخدام CT الصناعي، نستخدم خوارزميات إعادة بناء تكرارية متقدمة لتحويل بيانات الإسقاط ثنائية الأبعاد إلى مجموعات بيانات حجمية ثلاثية الأبعاد عالية الجودة. وباستخدام برامج تحليل احترافية، يمكننا إجراء مقاطع عرضية للجزء في الفضاء ثلاثي الأبعاد بشكل حر، وقياس السمات الداخلية وأوضاعها بدقة، بل ومقارنتها مباشرةً بنماذج CAD الأصلية.
تعرّف دقيق: أطلس للعيوب الداخلية النموذجية تحت الأشعة السينية
المسامية وفراغات الانكماش
في المكوّنات المصبوبة من سبائك الألمنيوم ADC12، تُعَدّ المسامية والانكماش من أكثر عيوب الصب شيوعًا. تظهر المسام في صور الأشعة السينية عادةً على شكل مناطق داكنة دائرية أو بيضاوية ذات حواف ناعمة، بينما تظهر تجاويف الانكماش على شكل مناطق داكنة متفرعة تشبه الإسفنج. تؤدي هذه العيوب إلى انخفاض كبير في الأداء الميكانيكي، خاصةً تحت أحمال الإجهاد المتكرر (Fatigue).
الشقوق وعدم الانصهار
بالنسبة للسبائك عالية الحرارة مثل Inconel 718، قد تتكوّن شقوق دقيقة أثناء اللحام أو المعالجة الحرارية. تظهر الشقوق في صور الأشعة السينية على شكل خطوط داكنة رفيعة، بينما يظهر عدم الانصهار على هيئة واجهات واضحة بين المواد. تعمل هذه الانقطاعات كنقاط تركّز للإجهاد ويمكن أن تنتشر بسهولة أثناء الخدمة، ما يؤدي إلى فشل المكوّن.
الشوائب واختلافات الكثافة
تظهر الشوائب غير المعدنية في المعادن أو الجسيمات الغريبة المختلطة في المكوّنات أثناء تشغيل المواد البلاستيكية بخواص كثافة مختلفة عن المادة الأساسية، وبالتالي بدرجات رمادية مختلفة في صور الأشعة السينية. تظهر الشوائب عالية الكثافة كبقع ساطعة، بينما تظهر الشوائب منخفضة الكثافة كبقع داكنة. ومن خلال التحليل المقارن، يمكننا تحديد هذه الشذوذات بدقة وتقييم تأثيرها.
الأجسام الغريبة والأجزاء المفقودة داخل التجميعات
بالنسبة للتجميعات المعقدة، يتيح الفحص بالأشعة السينية التحقق من الحالة الداخلية دون الحاجة إلى التفكيك، ما يجعل من الممكن اكتشاف الأجسام الغريبة أو الأجزاء المفقودة. فعلى سبيل المثال، في وحدات التحكم الإلكترونية في قطاع السيارات، يمكننا رؤية جودة لحامات المكوّنات وموضعها بوضوح، وكذلك التأكد مما إذا كانت هناك مثبتات مفقودة.
ما بعد الفحص: التطبيق المغلق لبيانات الأشعة السينية في التصميم والتصنيع
تقديم أدلة قاطعة للتحقق من التصميم
أثناء مرحلة تصنيع النماذج الأولية، توفر بيانات الأشعة السينية و CT أدلة مباشرة للتحقق من التصميم. من خلال مقارنة نتائج الفحص المقطعي CT بنموذج CAD الأصلي، يمكن للمهندسين تقييم الانحرافات بين الأجزاء الفعلية ونية التصميم بدقة، ما يوفر أساسًا قويًا لتحسين التصميم.
توجيه تحسين العمليات
ترتبط نتائج الفحص بالأشعة السينية ارتباطًا وثيقًا بمعلمات عملية التصنيع. فعند ملاحظة أنماط مميزة من العيوب، يمكننا تتبّعها إلى خطوات عملية محددة. على سبيل المثال، يساعد تحليل توزيع الشقوق في الأجزاء بعد المعالجة الحرارية في تحسين دورات المعالجة الحرارية، بينما يتيح لنا دراسة مواقع المسام في أجزاء الحقن من مادة PEEK تعديل معلمات عملية الحقن بشكل أدق.
تمكين تحليل دقيق لأسباب الفشل
عندما تفشل الأجزاء أثناء الخدمة، يكون الفحص بالأشعة السينية أداة أساسية في تحليل أسباب الفشل. فمن خلال مقارنة الأجزاء الفاشلة بالأجزاء السليمة، يمكننا تحديد نقطة بدء الفشل ومسار انتشاره، وتحديد السبب الجذري للمشكلة، واقتراح إجراءات تصحيحية فعّالة.
خمسة أسباب رئيسية لاختيار ورشة الفحص بالأشعة السينية لدى Neway
في Neway، نعتبر الفحص بالأشعة السينية عنصرًا أساسيًا في إطار ضمان الجودة لدينا، وليس خدمة اختبار منفصلة. تكمن قوتنا في الدمج العميق بين تقنيات الفحص وعمليات التصنيع. وبصفتنا خبراء تصنيع، فإننا لا نكتفي باكتشاف العيوب، بل نفهم أيضًا آليات تكوّنها، ما يمكّننا من تقديم حلول تعالج المشكلات من جذورها.
يتكوّن فريق الفحص لدينا من مهندسين وفنيين ذوي خبرة عالية، يحملون العديد من الشهادات المهنية ومعرفة واسعة بالمعايير الصناعية. سواء كان الأمر يتعلق بالتحقق من العينات في الإنتاج منخفض الحجم أو التحكم الإحصائي في العمليات للإنتاج الضخم، فإننا نوفّر استراتيجيات فحص مصممة خصيصًا لكل حالة.
والأهم من ذلك أننا نلتزم بفلسفة الخدمة المتكاملة من نقطة واحدة، حيث ندمج الفحص بالأشعة السينية بسلاسة في دورة التصنيع الكاملة. بدءًا من التحقق من المواد الخام والمراقبة أثناء العملية وصولًا إلى الفحص النهائي للمنتج، تلعب بيانات الأشعة السينية دورًا أساسيًا طوال دورة حياة المنتج، ما يساعد العملاء على تحسين جودة المنتجات وموثوقيتها باستمرار.
