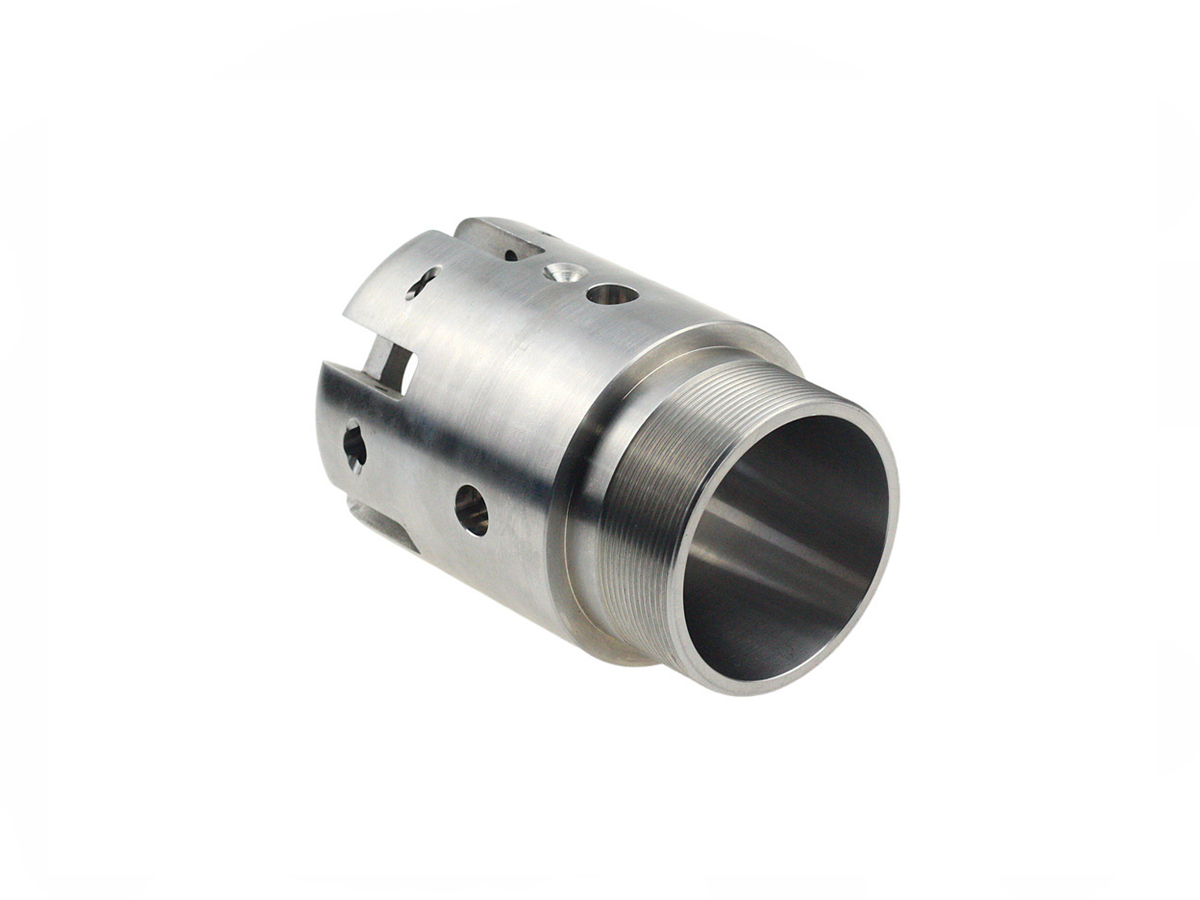

Высокопрочные валы и втулки, обработанные на станках с ЧПУ, для сельскохозяйственной техники
Введение в валы и втулки, обработанные на станках с ЧПУ
Сельскохозяйственная техника регулярно подвергается интенсивным механическим нагрузкам, вибрациям, фрикционному износу и воздействию суровых условий окружающей среды. Прецизионная обработка на станках с ЧПУ обеспечивает производство критически важных высокопроизводительных компонентов, таких как валы и втулки, которые напрямую влияют на долговечность, надежность и эффективность оборудования. Обработка на станках с ЧПУ гарантирует производство точно размеренных, износостойких валов и втулок, обычно изготовленных из прочных материалов, таких как легированные стали (4140, 4340), нержавеющие стали (SUS304, SUS316), бронзовые сплавы (C51000, C86300) и инженерные пластики (нейлон, UHMW).
С помощью специализированных услуг по обработке на станках с ЧПУ производители могут достичь точных допусков, исключительной долговечности и увеличенного срока службы для основных компонентов сельскохозяйственного оборудования.
Сравнение характеристик материалов для валов и втулок сельскохозяйственной техники
Материал | Предел прочности (МПа) | Предел текучести (МПа) | Твердость | Износостойкость (ASTM G99) | Типичные области применения | Преимущества |
|---|---|---|---|---|---|---|
655-1000 | 415-655 | HRC 28-32 | Отличная (скорость износа <0,1 мм³/Н·м) | Карданные валы, оси | Высокая вязкость, отличная усталостная прочность | |
515-620 | 205-310 | HRB 79-95 | Хорошая (скорость износа ~0,15 мм³/Н·м) | Валы, подверженные коррозии, прецизионные втулки | Исключительная коррозионная стойкость | |
760-895 | 380-480 | HB 210-270 | Превосходная (скорость износа <0,08 мм³/Н·м) | Втулки и подшипники для тяжелых нагрузок | Высокая несущая способность, отличная износостойкость | |
40-48 | Н/Д | Шор D 60-70 | Выдающаяся (скорость износа <0,05 мм³/Н·м) | Низкофрикционные втулки, износостойкие пластины | Сверхнизкое трение, высокая абразивная стойкость |
Стратегия выбора материала для валов и втулок, обработанных на станках с ЧПУ
Правильный выбор материала имеет решающее значение для достижения высокой производительности и долговечности валов и втулок для сельскохозяйственной техники:
Легированная сталь 4140 обладает высокой прочностью на растяжение (до 1000 МПа) и отличной вязкостью, что делает ее идеальной для тяжелых карданных валов и осей, подверженных непрерывным механическим нагрузкам и ударным нагрузкам.
Нержавеющая сталь SUS316 обеспечивает исключительную коррозионную стойкость и подходит для валов и втулок, работающих в химически агрессивных или влажных сельскохозяйственных условиях.
Бронза C86300 предпочтительна для втулок и подшипников, работающих под высокой нагрузкой и с высоким трением, благодаря своей превосходной прочности (до 895 МПа), высокой несущей способности и выдающейся износостойкости.
Пластик UHMW обеспечивает непревзойденную абразивную стойкость и низкое трение, идеально подходит для втулок и износостойких пластин, используемых в движущихся частях, требующих плавной, не требующей обслуживания работы.
Процессы обработки на станках с ЧПУ для сельскохозяйственных валов и втулок
Процесс обработки на станке с ЧПУ | Точность размеров (мм) | Шероховатость поверхности (Ra мкм) | Типичные области применения | Ключевые преимущества |
|---|---|---|---|---|
±0,005-0,01 | 0,4-1,2 | Валы, цилиндрические втулки | Отличная точность вращения | |
±0,01-0,02 | 0,8-1,6 | Фланцевые втулки, валы со шпоночными пазами | Высокая универсальность, точные сложные формы | |
±0,002-0,005 | 0,1-0,4 | Прецизионные валы, втулки подшипников | Превосходная чистота поверхности | |
±0,01-0,02 | 0,8-3,2 | Смазочные отверстия, точки сборки | Точное позиционирование отверстий |
Стратегия выбора процесса обработки на станках с ЧПУ для компонентов сельскохозяйственной техники
Выбор подходящих процессов обработки на станках с ЧПУ обеспечивает оптимальную точность и производительность валов и втулок:
Токарная обработка на станке с ЧПУ обеспечивает жесткие допуски (±0,005 мм), критически важные для валов и цилиндрических втулок, обеспечивая плавное вращение и сбалансированную работу.
Фрезерная обработка на станке с ЧПУ эффективна для создания фланцевых втулок и валов со сложной геометрией или шпоночными пазами, сохраняя точность размеров (±0,01-0,02 мм) и обеспечивая правильную посадку.
Шлифовальная обработка на станке с ЧПУ обеспечивает исключительную точность размеров (±0,002-0,005 мм) и сверхгладкие поверхности, что жизненно важно для опорных поверхностей и высокопроизводительных втулок для снижения трения и увеличения срока службы.
Сверлильная обработка на станке с ЧПУ точно размещает смазочные отверстия и монтажные точки (±0,01-0,02 мм), что критически важно для правильного функционирования компонентов и удобства обслуживания.
Сравнение характеристик поверхностной обработки для валов и втулок
Метод обработки | Шероховатость поверхности (Ra мкм) | Износостойкость (ASTM G99) | Коррозионная стойкость (ASTM B117) | Твердость поверхности | Типичные области применения | Ключевые особенности |
|---|---|---|---|---|---|---|
0,4-1,2 | Отличная (скорость износа <0,1 мм³/Н·м) | Умеренная (>500 ч) | HRC 55-62 | Карданные валы, компоненты осей | Повышенная прочность, усталостная прочность | |
0,2-0,6 | Превосходная (скорость износа <0,05 мм³/Н·м) | Хорошая (>700 ч) | HV 900-1200 | Прецизионные валы, втулки | Повышенная твердость поверхности, износостойкость | |
0,8-2,0 | Умеренная (скорость износа 0,2-0,3 мм³/Н·м) | Хорошая (>600 ч) | Умеренная (~HV 300-500) | Монтажные валы, втулки | Улучшенная смазка, защита от коррозии | |
0,6-1,5 | Умеренная (скорость износа 0,2-0,4 мм³/Н·м) | Хорошая (>300 ч) | Умеренная (~HV 200-300) | Наружные валы, центровочные штифты | Коррозионная стойкость, антизадирные свойства |
Выбор поверхностной обработки для валов и втулок, обработанных на станках с ЧПУ
Правильная поверхностная обработка существенно продлевает срок службы и надежность работы:
Термическая обработка значительно повышает механическую прочность (HRC 55-62) и усталостную прочность, что необходимо для карданных валов и компонентов осей, работающих под высокой нагрузкой.
Азотирование резко улучшает твердость поверхности (HV 900-1200) и износостойкость, идеально подходит для прецизионных втулок и поверхностей валов, подверженных непрерывному трению.
Фосфатирование обеспечивает полезные смазочные свойства и коррозионную стойкость (≥600 ч ASTM B117), и оно хорошо подходит для валов и втулок, требующих более плавного движения и увеличенных интервалов обслуживания.
Черное оксидирование обеспечивает умеренную защиту от коррозии (>300 ч ASTM B117) и антизадирные свойства, что делает его подходящим для наружных валов и центровочных штифтов.
Типичные методы прототипирования для сельскохозяйственных валов и втулок
Прототипирование методом обработки на станках с ЧПУ: Точные прототипы (±0,005 мм) для проверки точности размеров и механической функциональности.
Прототипирование методом быстрого формования: Быстрое производство прочных функциональных прототипов для реалистичных испытаний производительности.
Металлическая 3D-печать (порошковое сплавление): Эффективное создание металлических прототипов (точность ±0,05 мм) для первоначальной оценки конструкции и итеративных улучшений.
Процедуры обеспечения качества
Контроль на координатно-измерительной машине (КИМ) (ISO 10360-2) обеспечивает точность размеров валов и втулок в пределах ±0,005 мм.
Измерение шероховатости поверхности (ISO 4287) гарантирует, что чистота поверхности соответствует заданным допускам (Ra ≤1,6 мкм).
Механические и усталостные испытания (ASTM E8/E466) проверяют долговечность компонентов.
Неразрушающий контроль (ASTM E1444, ASTM E2375) гарантирует отсутствие дефектов в компонентах.
Сертифицированная документация ISO 9001 обеспечивает прослеживаемость и соответствие стандартам качества.
