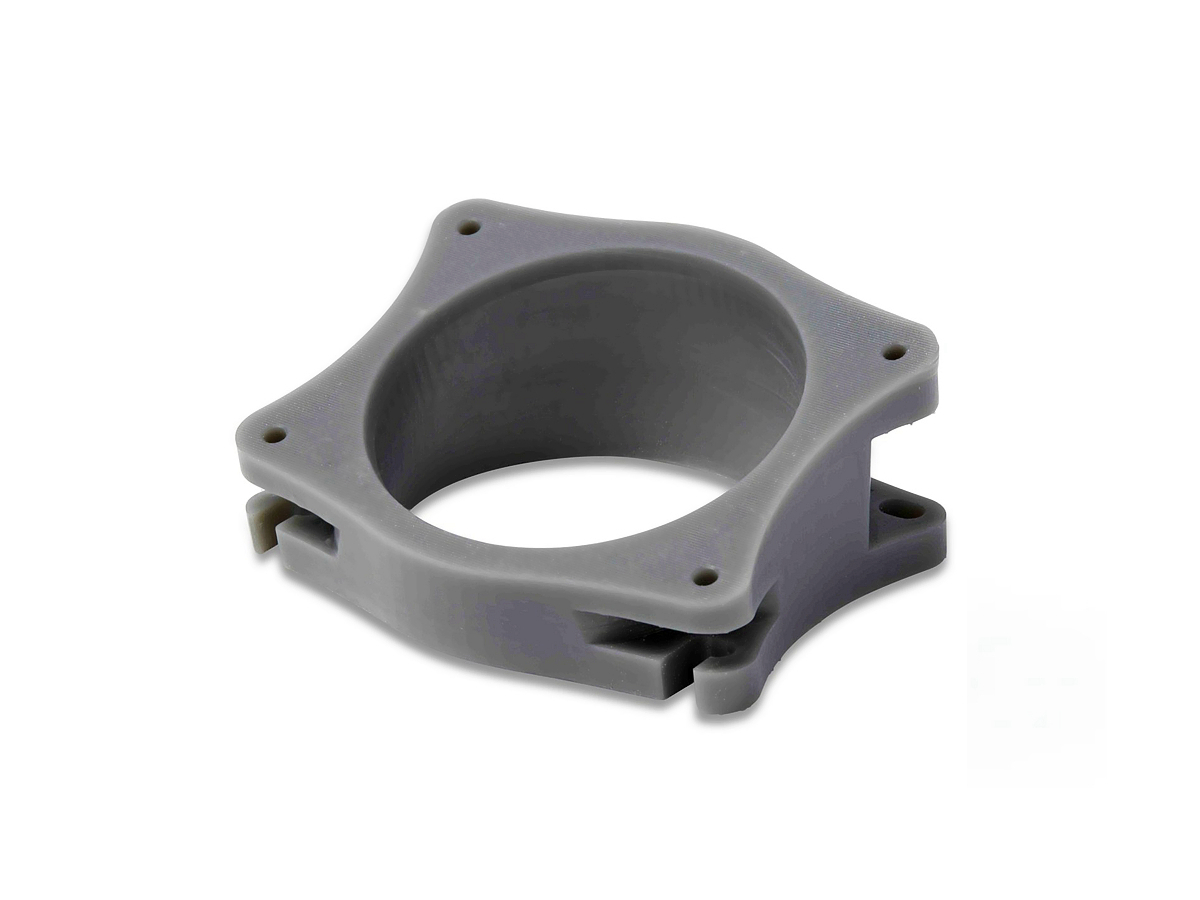

3डी प्रिंटिंग प्लास्टिक प्रोटोटाइप: त्वरित और लागत प्रभावी विकास के लिए लचीले समाधान
परिचय
3डी प्रिंटिंग के माध्यम से बनाए गए प्लास्टिक प्रोटोटाइप उपभोक्ता उत्पादों, चिकित्सा उपकरणों और स्वचालन उपकरण जैसे विविध उद्योगों में उत्पाद डिजाइन के लिए त्वरित, लचीले और लागत प्रभावी विकास समाधान प्रदान करते हैं। मटेरियल एक्सट्रूज़न, वैट फोटोपोलिमराइजेशन, और पाउडर बेड फ्यूजन जैसी उन्नत योजक विनिर्माण तकनीकों का लाभ उठाकर, डिजाइनर विशिष्ट आवश्यकताओं के अनुरूप सटीक (±0.1 मिमी), कार्यात्मक प्लास्टिक भागों का तेजी से उत्पादन कर सकते हैं।
विशेष प्लास्टिक 3डी प्रिंटिंग प्रोटोटाइपिंग समयरेखा को काफी कम कर देती है, जिससे पुनरावृत्ति डिजाइन सुधार सुगम होता है और बाजार तत्परता में तेजी आती है।
प्लास्टिक सामग्री गुण
सामग्री प्रदर्शन तुलना तालिका
प्लास्टिक सामग्री | तन्य शक्ति (एमपीए) | फ्लेक्सुरल मापांक (जीपीए) | घनत्व (ग्राम/सेमी³) | तापमान प्रतिरोध (°C) | अनुप्रयोग | लाभ |
|---|---|---|---|---|---|---|
40-45 | 2.1-2.4 | 1.04 | 85-100 | ऑटोमोटिव आवरण, उपभोक्ता उत्पाद | प्रभाव प्रतिरोधी, अच्छी लचीलापन | |
50-80 | 1.8-3.0 | 1.14 | 120-150 | यांत्रिक घटक, गियर | उच्च शक्ति, अच्छी थकान प्रतिरोध | |
60-70 | 2.3-2.4 | 1.20 | 120-140 | पारदर्शी कवर, चिकित्सा उपकरण | उच्च पारदर्शिता, प्रभाव प्रतिरोध | |
55-65 | 3.0-4.0 | 1.24 | 50-60 | त्वरित प्रोटोटाइप, कम तनाव वाले भाग | बायोडिग्रेडेबल, लागत प्रभावी |
सामग्री चयन रणनीति
3डी प्रिंटेड प्रोटोटाइप के लिए इष्टतम प्लास्टिक सामग्री चुनने में शक्ति, लचीलापन, लागत दक्षता और कार्यात्मक आवश्यकताओं का मूल्यांकन शामिल है:
एबीएस: टिकाऊ प्रोटोटाइप के लिए पसंदीदा जिन्हें मध्यम शक्ति (45 एमपीए तन्य तक) और उत्कृष्ट लचीलापन की आवश्यकता होती है; ऑटोमोटिव और उपभोक्ता इलेक्ट्रॉनिक्स के लिए आदर्श।
नायलॉन (पीए): उच्च तन्य शक्ति (80 एमपीए तक), स्थायित्व और अच्छी थकान प्रतिरोध की आवश्यकता वाले प्रोटोटाइप के लिए उपयुक्त, यांत्रिक असेंबली और चलती भागों में आम।
पॉलीकार्बोनेट (पीसी): पारदर्शी, प्रभाव प्रतिरोधी प्रोटोटाइप के लिए सर्वोत्तम, विशेष रूप से स्पष्टता और थर्मल स्थिरता (140°C तक) के कारण चिकित्सा और प्रकाशीय अनुप्रयोगों में।
पीएलए: लागत प्रभावी, बायोडिग्रेडेबल त्वरित प्रोटोटाइपिंग के लिए उत्कृष्ट, कम यांत्रिक मांगों के साथ प्रारंभिक अवधारणा सत्यापन के लिए आदर्श।
प्लास्टिक प्रोटोटाइप के लिए 3डी प्रिंटिंग प्रक्रियाएं
3डी प्रिंटिंग प्रक्रिया तुलना
3डी प्रिंटिंग प्रक्रिया | सटीकता (मिमी) | सतह परिष्करण (आरए µm) | विशिष्ट उपयोग | लाभ |
|---|---|---|---|---|
±0.2 | 10-30 | कार्यात्मक प्रोटोटाइप, आवरण | आर्थिक, अच्छे यांत्रिक गुण | |
±0.1 | 1-5 | विस्तृत प्रोटोटाइप, चिकित्सा उपकरण | उच्च रिज़ॉल्यूशन, श्रेष्ठ सतह परिष्करण | |
±0.1 | 6-15 | जटिल यांत्रिक प्रोटोटाइप, टिकाऊ घटक | उच्च स्थायित्व, समर्थन के बिना जटिल ज्यामिति |
3डी प्रिंटिंग प्रक्रिया चयन रणनीति
उपयुक्त प्लास्टिक प्रोटोटाइपिंग तकनीक का निर्धारण करने में सटीकता, लागत, गति और ज्यामिति की जटिलता का संतुलन शामिल है:
मटेरियल एक्सट्रूज़न (एफडीएम, आईएसओ/एएसटीएम 52910): मध्यम सटीकता (±0.2 मिमी) और अच्छे यांत्रिक प्रदर्शन वाले आर्थिक प्रोटोटाइप के लिए इष्टतम, प्रारंभिक परीक्षणों और कार्यात्मक जांच के लिए उपयुक्त।
वैट फोटोपोलिमराइजेशन (एसएलए, आईएसओ/एएसटीएम 52911-1): सटीक सटीकता (±0.1 मिमी) और श्रेष्ठ सतह परिष्करण (1-5 µm) की मांग वाले प्रोटोटाइप के लिए आदर्श, जटिल चिकित्सा उपकरणों या विस्तृत मॉडलों के लिए महत्वपूर्ण।
पाउडर बेड फ्यूजन (एसएलएस, आईएसओ/एएसटीएम 52911-1): समर्थन संरचनाओं के बिना जटिल, टिकाऊ प्रोटोटाइप बनाने के लिए सर्वोत्तम, सटीकता (±0.1 मिमी) के साथ कार्यात्मक परीक्षण के लिए उत्कृष्ट।
प्लास्टिक प्रोटोटाइप के लिए सतह उपचार
सतह उपचार तुलना
उपचार विधि | सतह खुरदरापन (आरए µm) | रासायनिक प्रतिरोध | अधिकतम तापमान (°C) | अनुप्रयोग | मुख्य विशेषताएं |
|---|---|---|---|---|---|
0.5-5.0 | अच्छा (आईएसओ 2812-1) | 60-80 | उपभोक्ता उत्पाद, ऑटोमोटिव प्रोटोटाइप | सौंदर्य संवर्धन, सुरक्षा | |
0.1-1.0 | मध्यम | सामग्री सीमा | चिकित्सा प्रोटोटाइप, उपभोक्ता उपकरण | चिकनी परिष्करण, बेहतर सतह स्पष्टता | |
0.5-2.5 | मध्यम | सामग्री सीमा | छोटे यांत्रिक भाग, आवरण | स्वचालित स्मूथिंग, डिबरिंग | |
0.3-1.5 | उत्कृष्ट (आईएसओ 15184) | 80-100 | टिकाऊ उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोटिव इंटीरियर | खरोंच प्रतिरोधी, यूवी सुरक्षा |
सतह उपचार चयन रणनीति
उपयुक्त सतह उपचार प्रोटोटाइप की सौंदर्यशास्त्र, कार्यक्षमता और सुरक्षा को काफी बढ़ाते हैं:
पेंटिंग: चिकने, आकर्षक परिष्करण (आरए 0.5-5.0 µm) और अतिरिक्त रासायनिक प्रतिरोध की आवश्यकता वाले सौंदर्य प्रोटोटाइप के लिए आदर्श।
सैंडिंग/पॉलिशिंग: श्रेष्ठ सतह चिकनाई (आरए ≤1.0 µm) और प्रकाशीय स्पष्टता की आवश्यकता वाले अत्यधिक विस्तृत प्रोटोटाइप के लिए सर्वोत्तम, विशेष रूप से पारदर्शी या चिकित्सा-ग्रेड अनुप्रयोगों के लिए मूल्यवान।
टम्बलिंग: कई छोटे प्रोटोटाइप के त्वरित स्वचालित परिष्करण के लिए उपयुक्त, कुशलतापूर्वक बर्र हटाता है और सुसंगत सतह गुणवत्ता (आरए 0.5-2.5 µm) प्राप्त करता है।
यूवी कोटिंग: पर्यावरणीय परिस्थितियों के संपर्क में आने वाले प्रोटोटाइप के लिए अनुशंसित, बढ़ी हुई स्थायित्व, खरोंच प्रतिरोध और उत्कृष्ट रासायनिक प्रतिरोध प्रदान करता है।
विशिष्ट प्रोटोटाइपिंग विधियां
प्लास्टिक 3डी प्रिंटिंग: पुनरावृत्ति डिजाइन के लिए कार्यात्मक प्लास्टिक प्रोटोटाइप का त्वरित और सटीक (±0.1 मिमी सटीकता) उत्पादन।
सीएनसी मशीनिंग प्रोटोटाइपिंग: उच्च-सटीकता प्लास्टिक घटकों के लिए उपयुक्त सटीक आयामी परिष्करण (±0.005 मिमी) प्रदान करती है।
रैपिड मोल्डिंग प्रोटोटाइपिंग: कार्यात्मक परीक्षण और सीमित-रन उत्पादन के लिए उपयुक्त यथार्थवादी प्रोटोटाइप का कुशलता से (±0.05 मिमी सटीकता) उत्पादन करती है।
गुणवत्ता आश्वासन प्रक्रियाएं
आयामी सत्यापन (आईएसओ 10360-2)
सामग्री गुण परीक्षण (एएसटीएम डी638, एएसटीएम डी790)
सतह परिष्करण मूल्यांकन (आईएसओ 4287)
तापमान प्रतिरोध सत्यापन (एएसटीएम डी648)
रासायनिक प्रतिरोध परीक्षण (आईएसओ 2812-1)
आईएसओ 9001 गुणवत्ता प्रबंधन अनुपालन
मुख्य उद्योग अनुप्रयोग
उपभोक्ता इलेक्ट्रॉनिक्स और उत्पाद
ऑटोमोटिव आंतरिक घटक
चिकित्सा उपकरण और प्रोटोटाइप
स्वचालन उपकरण घटक
