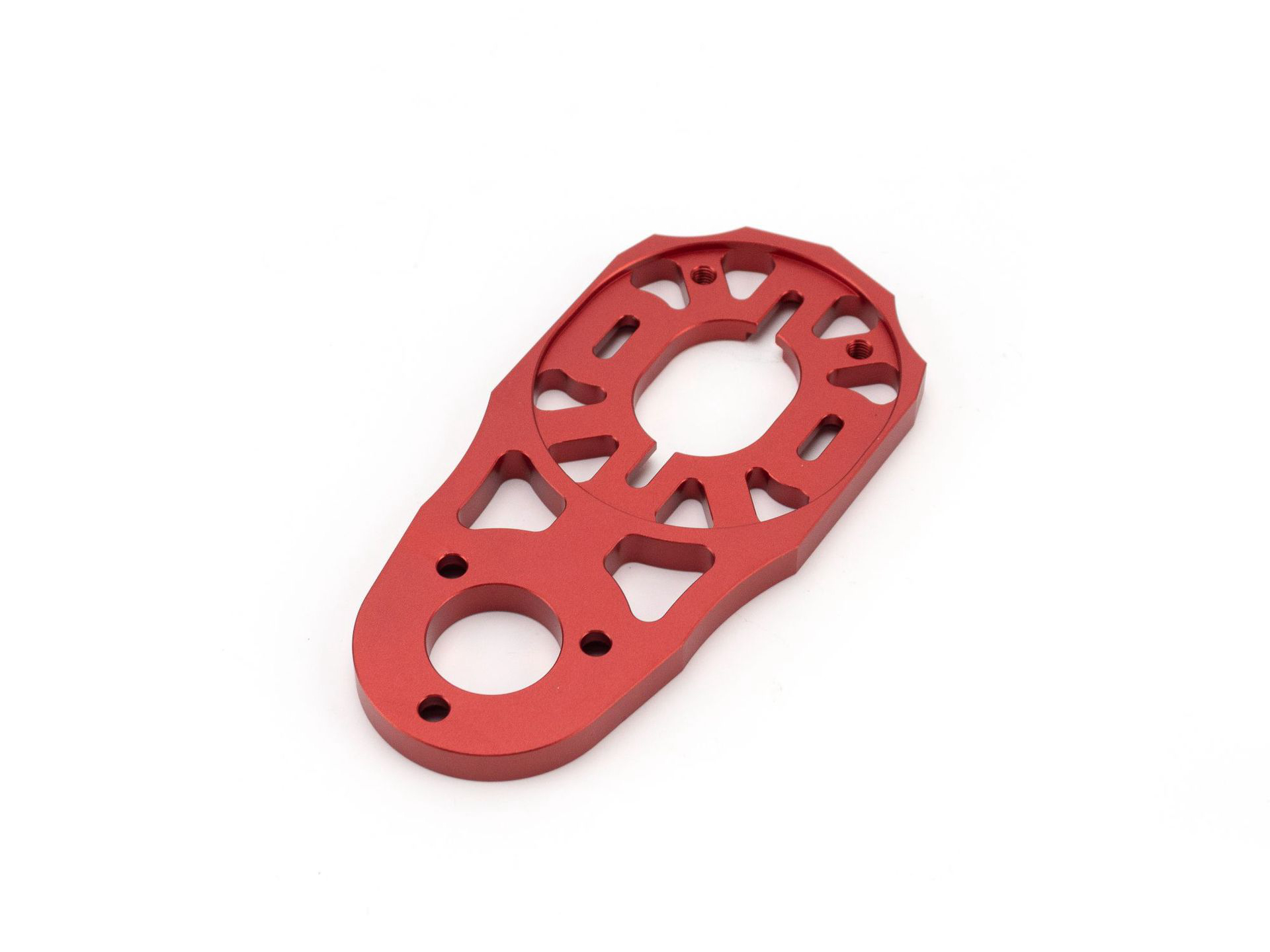

Как выбор количества осей влияет на точность обработки и сроки выполнения?
Какие геометрии деталей лучше всего подходят для многоосевой фрезерной обработки с ЧПУ?
Геометрии деталей, которые лучше всего подходят для многоосевой фрезерной обработки с ЧПУ, — это те, которые невозможно эффективно, точно или экономично обработать только с одного фиксированного направления. К ним обычно относятся свободные формы, многогранные прецизионные детали, элементы со сложными углами, глубокие полости, узкие каналы, тонкостенные конструкции, а также ротационные или аэродинамические профили. В таких ситуациях дополнительные оси улучшают доступ инструмента, сокращают количество установок, уменьшают эффективный вылет инструмента и снижают риск позиционной ошибки между критическими элементами.
В практическом производстве использование многоосевой фрезерной обработки обычно оправдано, когда традиционный маршрут потребовал бы от 3 до 6 отдельных установок, или когда непрерывность профиля, угловая точность и целостность поверхности напрямую влияют на эксплуатационные характеристики детали. Именно поэтому многоосевая фрезерная обработка с ЧПУ широко применяется для высокоценных компонентов со сложной геометрией, и почему сравнение 3-осевой, 4-осевой и 5-осевой фрезерной обработки с ЧПУ становится важным, когда количество установок начинает влиять как на стоимость, так и на риск качества.
1. Свободные и скульптурные поверхности
Геометрии свободной формы являются одними из лучших кандидатов для многоосевой обработки, поскольку инструмент должен оставаться правильно ориентированным по мере изменения кривизны поверхности. Такие формы распространены в аэродинамических оболочках, контурных металлических крышках, продвинутых полостях пресс-форм и прецизионных функциональных поверхностях.
На станке с фиксированным направлением такие детали часто требуют использования длинных инструментов, многократного переустановления заготовки и обширной ручной доводки. Многоосевое движение улучшает угол инструмента относительно поверхности, помогая поддерживать более равномерное распределение гребешков и лучшую непрерывность контура. Когда допуск профиля составляет менее 0,05 мм или когда качество поверхности влияет на поток, усталостную прочность или оптические характеристики, это становится основным преимуществом процесса.
Тип геометрии | Почему многоосевая обработка помогает |
|---|---|
Свободные криволинейные поверхности | Поддерживает лучшую ориентацию инструмента и более плавное формирование контура |
Скульптурные полости | Улучшает доступ и снижает риск прогиба длинного инструмента |
Сложные внешние контуры | Снижает количество следов стыков и улучшает непрерывность поверхности |
2. Рабочие колеса, лопатки и аэродинамические детали
Рабочие колеса, блиски, лопатки компрессорного типа и другие детали, критичные для потока, являются классическими компонентами для многоосевой обработки. Их винтовые поверхности, узкие проходные каналы и постоянно меняющиеся углы лопаток затрудняют обработку при фиксированной ориентации инструмента. Такие детали обычно требуют одновременного движения, чтобы инструмент мог точно следовать за поверхностью, не сталкиваясь со смежными стенками.
Поскольку толщина лопатки может быть небольшой, а отношения сторон — высокими, контроль эффективной длины инструмента имеет решающее значение. Многоосевая обработка повышает жесткость, позволяя инструменту подходить под более выгодным углом, что снижает вибрацию и защищает тонкие кромки. Это одна из причин, почему такие геометрии распространены в применениях аэрокосмической и авиационной отрасли.
3. Многогранные детали с жесткими позиционными взаимосвязями
Детали с критическими элементами на четырех или более гранях также являются сильными кандидатами для многоосевой обработки. Типичными примерами служат коллекторы, корпуса клапанов, базовые блоки приспособлений, структурные соединители и корпуса с пересекающимися портами или наклонными опорными поверхностями.
При обработке таких деталей по базовому технологическому маршруту каждая грань может требовать отдельного закрепления. Каждая новая установка увеличивает риск смещения базы, углового несоответствия и накопленной позиционной ошибки. Процесс с использованием 4 или 5 осей часто позволяет сократить количество установок на 30–70% в зависимости от геометрии, что улучшает пространственную согласованность между обработанными элементами.
Условие элемента детали | Преимущество многоосевой обработки |
|---|---|
Элементы на нескольких сторонах | Сокращает количество переустановок и улучшает пространственную согласованность |
Пересекающиеся пути сверления или фрезерования | Улучшает доступ и сохраняет взаимосвязи баз |
Наклонные отверстия и порты | Позволяет выполнять прямую обработку без вторичного оснащения |
4. Глубокие полости и элементы с высоким отношением сторон
Глубокие карманы, узкие внутренние каналы и высокие стенки часто лучше всего подходят для многоосевой обработки, когда подход только с вертикальным резанием потребовал бы чрезмерного вылета инструмента. Длинные инструменты склонны увеличивать прогиб, вибрацию, конусность и ухудшать чистоту поверхности. Наклоняя инструмент к элементу, многоосевая обработка улучшает жесткость и стабильность резания.
Это особенно полезно для сердечников пресс-форм, прецизионных вставок, внутренних проточных полостей и деталей, глубина стенок которых в несколько раз превышает диаметр инструмента. Во многих реальных случаях обработки даже снижение эффективного вылета инструмента на 20–40% может значительно улучшить качество отделки и стабильность профиля.
5. Детали со сложными углами и элементами с подрезкой рядом
Геометрии, сочетающие наклонные поверхности в нескольких направлениях, также отлично подходят для многоосевой фрезерной обработки. К ним относятся карманы на наклонных гранях, фасонные уплотнительные поверхности, сложные интерфейсы соединений и элементы, расположенные близко к зонам, блокирующим прямой вертикальный доступ. Даже без истинной подрезки такие детали могут быть неэффективны в обработке, если инструмент не может наклоняться вокруг соседней геометрии.
Возможности многоосевой обработки позволяют программисту выравнивать инструмент относительно элемента вместо использования множества специальных приспособлений. Это сокращает время на обходные решения, улучшает доступность и часто снижает затраты на обработку.
6. Тонкостенные и низкожесткие геометрии
Тонкостенные металлические детали также хорошо подходят для многоосевой фрезерной обработки, когда они сочетают низкую жесткость со сложной формой. Примеры включают легкие структурные ребра, аэрокосмические кронштейны, рамы, крышки и прецизионные оболочки. Такие детали чувствительны к деформации при зажиме и направлению силы резания.
Многоосевая обработка помогает, позволяя использовать лучшие углы входа инструмента и реже менять зажимы, что может снизить деформацию во время черновой и чистовой обработки. Когда толщина стенки мала по сравнению с высотой unsupported участка, контроль направления силы часто так же важен, как и исходная точность станка. Для высокостабильной чистовой обработки это часто сочетается с прецизионной обработкой.
7. Типичные отрасли и категории деталей
Отрасль или категория | Типичная многоосевая геометрия |
|---|---|
Аэрокосмическая промышленность | Лопатки, рабочие колеса, структурные кронштейны, сложные корпуса |
Медицинские устройства | Сложные имплантаты, контурные хирургические компоненты, прецизионные приспособления |
Автоматизация | Многогранные приспособления, наклонные соединители, прецизионные движущиеся части |
Робототехника | Компоненты шарниров, легкие оболочки, многоповерхностные крепления |
Промышленное оборудование | Корпуса клапанов, проточные детали, сложные опорные конструкции |
Эти требования к геометрии часто встречаются в компонентах медицинских устройств, сборках робототехники и деталях промышленного оборудования, где взаимосвязи элементов на нескольких поверхностях должны контролироваться в рамках одного стабильного технологического маршрута.
8. Резюме
Наиболее подходящая геометрия | Почему предпочтительна многоосевая обработка |
|---|---|
Свободные поверхности | Лучший контроль контура и непрерывность поверхности |
Рабочие колеса и лопатки | Одновременный угловой доступ инструмента для винтовых профилей |
Многогранные прецизионные детали | Меньше установок и лучшая позиционная согласованность |
Глубокие полости | Меньшая эффективная длина инструмента и лучшая жесткость |
Элементы со сложными углами | Прямой доступ без чрезмерной смены приспособлений |
Тонкостенные сложные детали | Лучший контроль силы и меньший риск деформации |
В заключение, наилучшие геометрии деталей для многоосевой фрезерной обработки с ЧПУ — это те, которые имеют сложные поверхности, множество критических граней, труднодоступные направления, глубокие или узкие полости и жесткие пространственные взаимосвязи между элементами. Если деталь преимущественно плоская и призматическая, часто достаточно более простого маршрута обработки. Однако когда сложность геометрии начинает влиять на количество установок, досягаемость инструмента или риск качества контура, многоосевая обработка становится более производительным и экономичным выбором.
