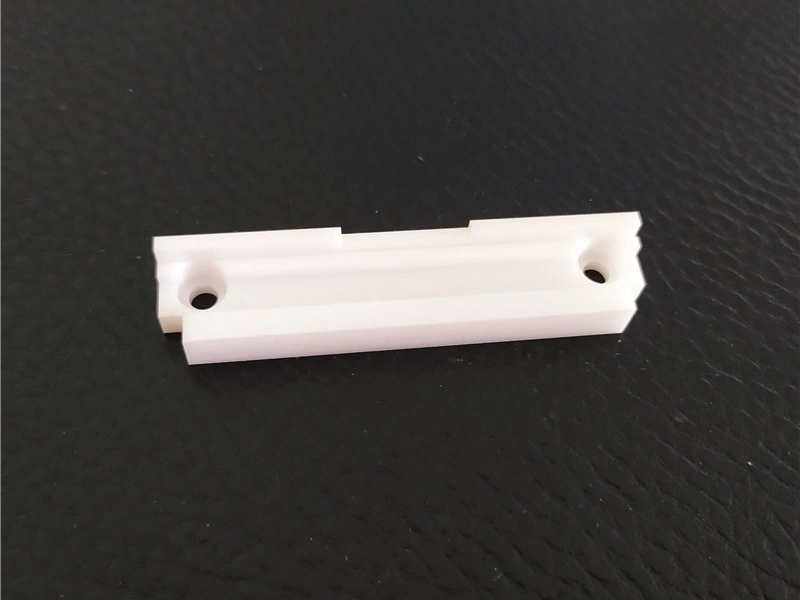

Análise de DFM para Compradores de Peças Usinadas em CNC
Os compradores que procuram as melhores formas de adquirir componentes personalizados de alta precisão geralmente precisam de mais do que um simples preço unitário rápido. Eles necessitam de um parceiro de fabricação que possa ler o desenho corretamente, identificar premissas de processo, explicar riscos de inspeção e apoiar entregas repetíveis após o primeiro pedido. Este guia transforma a análise de DFM para compradores de peças usinadas em CNC num fluxo de trabalho prático de aquisição para equipas de compras, engenheiros de produto e gestores de qualidade que necessitam de peças CNC fiáveis em vez de promessas de orçamento vagas.
A intenção comercial por trás deste tópico é clara: o engenheiro deseja feedback sobre a fabricabilidade antes da ordem de compra. A abordagem mais segura é conectar a função da peça, o comportamento do material, o risco de tolerância, as expectativas de acabamento e a quantidade do pedido antes de solicitar que os fornecedores concorram. Para contexto de capacidade relacionado, os compradores podem comparar usinagem de precisão com serviço one-stop, para que a revisão do orçamento se concentre na adequação do processo e não apenas no preço. Essa estrutura ajuda a prevenir ciclos de esclarecimento tardios, operações secundárias ocultas e atrasos de produção evitáveis.
Como esta página tem como alvo informações comerciais, utiliza verificações do lado do comprador em vez de uma definição genérica das melhores formas de adquirir componentes personalizados de alta precisão. A mesma lógica também se aplica a termos de pesquisa relacionados, como melhores formas de adquirir componentes personalizados de alta precisão, peças personalizadas usinadas em CNC, fabricantes de peças usinadas, fabricação de componentes CNC. Uma boa discussão com o fornecedor deve mostrar o que está incluído, o que ainda precisa de confirmação, onde existe risco de fabricação e como o fornecedor controlará a peça após a liberação do pedido.
Comece pelo Problema de Compra
Um forte processo de aquisição de CNC começa por nomear o verdadeiro problema de compra. Alguns projetos necessitam de velocidade de prototipagem, outros de repetibilidade dimensional, outros de rastreabilidade de material, e outros ainda de consistência cosmética, resistência à corrosão ou embalagem estável para envio internacional. Quando o comprador explica a aplicação e não apenas o desenho, o fornecedor pode decidir se a usinagem padrão, fabricação de baixo volume, acabamento secundário ou inspeção adicional devem fazer parte do orçamento.
Antes de solicitar o preço, confirme a revisão do desenho, o modelo 3D, as chamadas de tolerância 2D, o grau do material, o requisito de acabamento, a quantidade anual, o objetivo de entrega e qualquer requisito de qualidade específico do cliente. Se uma característica impulsionar a montagem, vedação, movimento, contato elétrico ou segurança, marque-a claramente. Se apenas algumas dimensões forem críticas, separe-as das tolerâncias gerais para que o fornecedor não superfature a peça inteira ou perca os verdadeiros pontos de controle.
A primeira revisão também deve identificar o que o comprador ainda não sabe. Se o material puder ser substituído, indique-o. Se o acabamento for apenas cosmético, separe-o da proteção contra corrosão. Se o orçamento for para um protótipo, mas o design puder ser repetido posteriormente, informe ao fornecedor que as fixações e notas de inspeção podem precisar suportar lotes futuros. Estes detalhes tornam os orçamentos mais fáceis de comparar porque cada fornecedor está respondendo à mesma questão comercial e de engenharia.
Crie um Pacote RFQ Pronto para Orçamento
Um RFQ pronto para orçamento remove suposições. Deve incluir ficheiros CAD nativos ou STEP, um desenho 2D controlado, unidades, nível de revisão, padrão de material, quebras de quantidade, acabamento superficial, tratamento térmico, revestimento, embalagem, requisitos de inspeção e tempo de entrega alvo. Se o comprador tiver regras de aceitação preferidas, como inspeção de primeiro artigo ou requisitos de certificado, estas devem ser enviadas antes do início da comparação de preços.
Para trabalhos em CNC, a completude dos ficheiros é importante porque a rota do processo é frequentemente escolhida com base na geometria. Paredes finas, bolsos profundos, furos apertados, pequenos raios, roscas, relações de datum e faces cosméticas podem alterar a estratégia de configuração. Os compradores podem usar fresagem CNC como referência de capacidade quando a peça contiver características que possam necessitar de múltiplas operações ou alinhamento de características mais apertado. Um fornecedor que faz perguntas técnicas cedo está frequentemente a reduzir riscos, não a atrasar o projeto.
Também é útil declarar o propósito do orçamento. Um orçamento de protótipo pode priorizar velocidade e feedback de design. Um orçamento de baixo volume pode priorizar fixações estáveis, repetibilidade de inspeção e disponibilidade de material. Um orçamento de suporte à produção pode necessitar de controlo de alterações, disciplina de embalagem e comunicação estável. Quando o propósito do RFQ é visível, os fornecedores podem precificar o trabalho real em vez de adivinhar apenas a partir de um desenho.
Verifique a Adequação do Processo Antes de Comparar Preços
Baixo preço não é útil se o fornecedor tiver escolhido o caminho de processo errado. Um comprador deve perguntar como a peça será segurada, quais superfícies se tornarão datums, onde pode aparecer distorção e quais características requerem ferramentas especiais. Para geometrias que incluem superfícies angulares, furos cruzados, undercut, materiais duros ou acabamentos finos, compare o orçamento com torneamento CNC ou outra página de capacidade CNC relevante, para que a rota corresponda à peça e não à disponibilidade padrão da máquina do fornecedor.
A adequação do processo também afeta a inspeção. Uma peça pode parecer simples, mas ainda ser difícil se a dimensão crítica for difícil de medir, se o datum for instável ou se o acabamento puder alterar o tamanho final. O fornecedor deve ser capaz de explicar se o método cotado protege as características funcionais. Se a explicação estiver faltando, o preço pode ocultar retrabalho futuro ou uma negociação de desenho depois que o pedido já estiver atrasado.
Peça a cada fornecedor para descrever a provável ordem das operações. Quais superfícies são desbastadas primeiro? Quais características são acabadas por último? A peça necessita de alívio de tensão, rebarbação, passivação, anodização, retificação ou EDM? A inspeção ocorrerá antes ou depois do acabamento? Estas questões ajudam os compradores a ver se o orçamento se baseia na lógica de fabricação ou numa estimativa rápida de folha de cálculo.
Área de Revisão | Verificação do Comprador | Evidência do Fornecedor a Solicitar |
|---|---|---|
Dados do desenho | Desenho 2D, CAD 3D, revisão, unidades e esquema de datum | Notas do orçamento confirmando a revisão correta e quaisquer características pouco claras |
Material | Grau, tempera, dureza, certificação e limites de substituição | Disponibilidade de material, opções de certificado e impacto no tempo de entrega |
Tolerância | Dimensões críticas, tolerância geral e método de medição | Plano de inspeção, capacidade CMM, calibres ou escopo do relatório de primeiro artigo |
Acabamento | Rugosidade superficial, revestimento, rebarbação, limpeza e limites cosméticos | Sequência de processo, notas de mascaramento, risco de manuseio e critérios de aceitação |
Escopo comercial | Quantidade, objetivo de entrega, embalagem, demanda repetida e controle de revisão | Quebras de preço, premissas de cronograma e método de suporte para pedidos repetidos |
Revise as Evidências do Fornecedor
Peça ao fornecedor para explicar trabalhos semelhantes, equipamentos de inspeção, sourcing de material, suporte de acabamento e como as peças não conformes são tratadas. Para peças que necessitam de controle mais apertado, alinhe o pedido com retificação CNC para que as expectativas de qualidade sejam visíveis antes do início da produção. As evidências devem ser específicas o suficiente para suportar o projeto, não uma afirmação genérica de que o fornecedor pode usinar tudo.
Um orçamento útil deve declarar o que está incluído, o que está excluído e onde o fornecedor ainda precisa de confirmação. Fique atento a suposições de material pouco claras, detalhes de acabamento faltantes, falta de escopo de inspeção, timing de entrega vago ou silêncio sobre características críticas. Essas lacunas muitas vezes tornam-se perguntas de engenharia tardias, peças rejeitadas ou pressão de cronograma evitável. Um fornecedor que documenta premissas dá ao comprador uma base mais limpa para negociação.
As evidências do fornecedor podem incluir relatórios de inspeção de amostra, fotos de processo, listas de equipamentos, parceiros de acabamento, exemplos de certificados de material, notas de embalagem ou uma breve explicação de como peças semelhantes foram controladas. O objetivo não é exigir dados confidenciais do cliente. O objetivo é confirmar que o fornecedor entende o tipo de risco que o seu desenho cria e tem uma maneira prática de controlá-lo.
Compare Orçamentos pelo Risco Total, Não Apenas pelo Preço Unitário
Dois orçamentos de CNC podem mostrar o mesmo preço unitário e ainda assim carregar riscos muito diferentes. Um fornecedor pode incluir material certificado, rebarbação, inspeção dimensional e embalagem de exportação. Outro pode cotar apenas usinagem básica e deixar acabamento, inspeção ou limpeza indefinidos. Os compradores devem comparar o escopo linha por linha antes de escolher o número mais baixo.
Para cada orçamento, verifique se o fornecedor confirmou o grau do material, interpretação de tolerância, estratégia de configuração, método de acabamento, registros de inspeção, tempo de entrega e premissas de envio. Se a peça puder ser repetida, pergunte se o fornecedor reterá fixações, notas de configuração, histórico de inspeção e detalhes de embalagem. Para construções de ponte ou pequenos lotes, prototipagem de usinagem CNC pode ajudar os compradores a conectar o feedback do primeiro pedido com o planeamento de produção repetida.
A pressão de preço é normal, mas um escopo pouco claro é caro. Um orçamento que deixa premissas-chave em branco muitas vezes cria ordens de alteração, perguntas de engenharia tardias ou peças rejeitadas. Um orçamento ligeiramente mais alto com escopo de fabricação claro pode ser mais barato quando reduz o risco, evita retrabalho e mantém o cronograma de lançamento estável.
Planeie para Inspeção e Repetibilidade
Se a peça puder ser repetida, os compradores devem pensar além do primeiro pedido. Confirme se fixações, relatórios de inspeção, notas de embalagem, histórico de revisão e feedback do fornecedor podem ser retidos. A repetibilidade é geralmente mais fácil de construir no primeiro RFQ do que reparar depois que lotes inconsistentes chegam. O comprador também deve decidir quais dimensões requerem evidência documentada e quais dimensões podem seguir a inspeção padrão.
O planeamento de inspeção deve corresponder ao risco da peça. Um suporte simples pode necessitar apenas de verificações dimensionais padrão. Uma superfície de vedação, assento de rolamento, componente médico, detalhe aeroespacial ou peça de sistema de energia pode necessitar de certificados de material, dados de primeiro artigo, relatórios CMM ou notas de processo. Quando a aplicação envolve alta precisão ou risco funcional, usinagem CNC oferece aos compradores uma melhor maneira de discutir expectativas de medição antes da produção.
A repetibilidade também depende da comunicação. Os compradores devem definir quem aprova alterações de desenho, como as perguntas do fornecedor são tratadas, como as peças não conformes são relatadas e como os pedidos futuros farão referência a amostras aprovadas. Isso transforma a relação com o fornecedor de uma transação única num processo de fabricação controlado.
Sinais de Alerta Antes da Liberação da Ordem de Compra
Antes de liberar uma ordem de compra, revise o orçamento em busca de sinais de alerta. Tenha cuidado se o fornecedor ignorar a revisão do desenho, cotar sem detalhes de material, evitar discussão de tolerância, não fornecer escopo de inspeção, não mencionar limitações de acabamento ou prometer um tempo de entrega que não corresponde à complexidade do processo. Estes problemas são especialmente importantes quando a peça inclui características apertadas, materiais difíceis, requisitos cosméticos ou dimensões críticas para montagem.
Os compradores também devem ter cuidado quando todas as respostas são "sim". Fornecedores fiáveis geralmente identificam pelo menos algumas premissas, riscos ou pontos de confirmação. Isso é um sinal de revisão técnica. Um orçamento sem perguntas pode ser aceitável para uma peça muito simples, mas para trabalhos CNC personalizados, o silêncio pode significar que o fornecedor não revisou o desenho profundamente o suficiente.
Como a Neway Apoia os Compradores de CNC
A Neway pode revisar desenhos, identificar riscos de fabricabilidade, recomendar rotas de processo CNC e alinhar registros de inspeção com os requisitos do comprador. Quando a aplicação envolve pressão de custos, tolerâncias apertadas, material difícil ou pedidos repetidos, os compradores podem usar usinagem de precisão como parte de uma revisão mais ampla do fornecedor antes de confirmar a produção.
O melhor momento para reduzir o risco de aquisição de CNC é antes da primeira ordem de compra. Um RFQ completo, discussão clara do processo, plano de inspeção realista e escopo comercial documentado ajudam ambas as partes a tomar melhores decisões. Para compradores que comparam as melhores formas de adquirir fornecedores de componentes personalizados de alta precisão, essa disciplina muitas vezes importa mais do que encontrar a resposta de orçamento mais rápida.
