Comment les ingénieurs choisissent-ils le bon procédé d'usinage pour différents types de pièces ?

Comment les ingénieurs choisissent-ils le bon procédé d'usinage pour différents types de pièces ?

Les ingénieurs choisissent le bon procédé d'usinage en partant de la géométrie de la pièce, de ses caractéristiques fonctionnelles, du matériau, des exigences de tolérance et des objectifs de finition de surface, plutôt qu'en choisissant d'abord un type de machine. Dans la plupart des projets de fabrication réels, la question n'est pas de savoir si une pièce doit être usinée uniquement par fraisage, tournage, perçage ou rectification. La vraie question est de savoir quel procédé doit créer chaque caractéristique critique de la manière la plus stable, économique et précise.

Par exemple, le fraisage CNC est généralement préféré pour les faces planes, les poches, les rainures, les caractéristiques latérales et la géométrie multi-faces. Le tournage CNC est idéal pour les pièces cylindriques telles que les arbres, les douilles, les axes et les diamètres étagés concentriques. Le perçage CNC est utilisé pour les trous débouchants, les trous borgnes, les motifs de boulons et les trous de préparation de filetage, tandis que la rectification CNC est choisie lorsque la pièce nécessite un contrôle plus strict de la dimension finale, une rugosité plus faible ou des surfaces de contact plus précises. Dans le cas de pièces de précision complexes, les ingénieurs combinent souvent plusieurs de ces procédés dans une seule gamme d'usinage, car aucune méthode d'usinage unique ne peut créer efficacement chaque caractéristique au même niveau de qualité.

1. Commencez par la géométrie de la pièce, car la forme détermine le procédé principal

La première décision découle généralement de la forme de base de la pièce. Si la pièce est principalement prismatique, en forme de bloc, de plaque, ou nécessite plusieurs surfaces planes et des caractéristiques de poche, le fraisage est généralement le procédé principal. Si la pièce est principalement de révolution, symétrique autour d'un axe central, ou définie par des diamètres extérieurs, des diamètres intérieurs, des gorges, des épaulements et des faces d'extrémité, le tournage est généralement le point de départ.

Cette distinction est importante car un mauvais procédé principal augmente le nombre de réglages, réduit l'efficacité et rend le contrôle des tolérances plus difficile. Un boîtier rectangulaire en aluminium avec des faces de montage, des cavités internes et des trous latéraux est naturellement une pièce à fraiser. Un arbre en acier inoxydable avec des diamètres étagés, des gorges et des extrémités filetées est naturellement une pièce à tourner. Les bons ingénieurs alignent d'abord le procédé sur la géométrie dominante, puis attribuent les opérations secondaires aux détails restants.

2. Quand les ingénieurs choisissent-ils le fraisage CNC ?

Le fraisage CNC est choisi lorsque la pièce nécessite des surfaces planes, des parois latérales, des cavités, des rainures, des poches, des lamage, des motifs de boulons, des contours externes complexes ou des caractéristiques sur plusieurs faces. Il est particulièrement utile pour les supports, les boîtiers, les plaques, les couvercles, les collecteurs, les dissipateurs thermiques et les composants structurels où la planéité, la perpendicularité, la profondeur de poche et la précision positionnelle entre les faces sont importantes.

Le fraisage est également le procédé préféré lorsque les ingénieurs ont besoin de flexibilité pour créer de nombreux types de caractéristiques différentes sur une seule pièce. Un composant fraisé peut inclure des surfaces de montage, des poches peu profondes et profondes, des trous taraudés, des rainures latérales, des chanfreins et une géométrie de contour dans un seul plan de configuration intégré. Pour les pièces qui ne sont pas symétriques par révolution, le fraisage est généralement la colonne vertébrale de la gamme d'usinage.

3. Quand les ingénieurs choisissent-ils le tournage CNC ?

Le tournage CNC est choisi pour les pièces dont la géométrie clé est cylindrique ou concentrique. Les exemples typiques incluent les arbres, les axes, les corps de vanne, les coussinets, les douilles, les goujons filetés, les entretoises, les portées de roulement et les connecteurs mécaniques étagés. Le tournage est très efficace pour créer des diamètres extérieurs, des diamètres intérieurs, des épaulements, des gorges, des cônes, des chanfreins et une symétrie axiale avec un fort contrôle de la concentricité.

Les ingénieurs préfèrent le tournage lorsque la circularité, la coaxialité et la cohérence du diamètre sont critiques. Si une caractéristique peut être formée en faisant tourner la pièce plutôt qu'en se déplaçant face par face autour d'elle, le tournage est souvent plus rapide et plus stable que d'essayer de reproduire la même forme par fraisage. C'est aussi généralement le procédé le plus pratique pour les longs arbres et les composants mécaniques tournés où les relations de diamètre définissent la fonction.

4. Quand les ingénieurs choisissent-ils le perçage CNC ?

Le perçage CNC est choisi lorsque la pièce nécessite des trous débouchants, des trous borgnes, des avant-trous, des motifs de cercles de boulons, des trous transversaux ou des trous de départ de filetage. Le perçage n'est souvent pas le procédé principal de l'ensemble de la pièce, mais c'est l'une des étapes de création de caractéristiques les plus importantes dans l'usinage de précision, car les trous affectent l'assemblage, la fixation, l'écoulement des fluides, l'alignement et la précision de localisation.

Les ingénieurs sélectionnent le perçage lorsque le diamètre, la profondeur, l'espacement et la répétabilité des trous sont importants. Dans de nombreux cas, le perçage est suivi d'alésage, de taraudage, de lamage, de fraisage de conicité ou d'alésage de finition selon la fonction finale. Par exemple, un support peut être fraisé pour sa forme mais percé pour les trous de montage et la préparation du filetage. Un arbre tourné peut encore nécessiter des trous transversaux ou un centrage. Le perçage fonctionne donc comme un procédé spécifique aux caractéristiques intégré dans des gammes d'usinage plus larges.

5. Quand les ingénieurs choisissent-ils la rectification CNC ?

La rectification CNC est choisie lorsque la pièce nécessite une meilleure finition de surface, une dimension finale plus précise, une circularité améliorée ou un comportement de contact plus précis que ce que le fraisage ou le tournage peuvent fournir économiquement seuls. Cela est courant pour les sièges de roulement, les diamètres de guidage, les faces d'étanchéité, les arbres trempés, les douilles de précision et les surfaces d'usure.

La rectification n'est généralement pas utilisée pour créer la pièce entière à partir de la matière brute. Au lieu de cela, c'est une étape de finition appliquée uniquement à certaines caractéristiques critiques après que le fraisage ou le tournage a déjà généré la géométrie de base. Les ingénieurs choisissent la rectification lorsque la fonction dépend de la surface elle-même, telle qu'un glissement à faible friction, un ajustement de roulement précis ou une étanchéité stable sous charge.

6. Quel procédé est le meilleur pour les trous, les rainures, les filetages et les surfaces d'accouplement ?

Differents types de caractéristiques orientent naturellement vers différentes méthodes d'usinage. Les trous sont le plus souvent créés par perçage, puis affinés si nécessaire par alésage, alésage de finition ou traitement de filetage. Les rainures sont généralement fraisées car le fraisage offre un bon contrôle sur la largeur, la profondeur et la relation positionnelle par rapport aux autres faces. Les filetages peuvent être créés après perçage par taraudage, fraisage de filetage ou tournage selon l'orientation et la taille du filetage. Les surfaces d'accouplement telles que les faces de montage, les plans d'étanchéité et les datums de référence sont généralement d'abord fraisées et peuvent être rectifiées ultérieurement si la qualité de surface ou l'ajustement final est hautement critique.

Cette approche basée sur les caractéristiques est la façon dont les ingénieurs évitent le sur-usinage. Ils ne rectifient pas chaque face si seule une zone d'étanchéité en a vraiment besoin. Ils ne tournent pas un boîtier non rotatif simplement parce qu'il comprend un alésage rond. Au lieu de cela, ils associent chaque caractéristique au procédé capable de la réaliser avec le meilleur équilibre entre coût, qualité et fiabilité.

7. Pourquoi les pièces complexes sont-elles généralement réalisées avec des procédés combinés ?

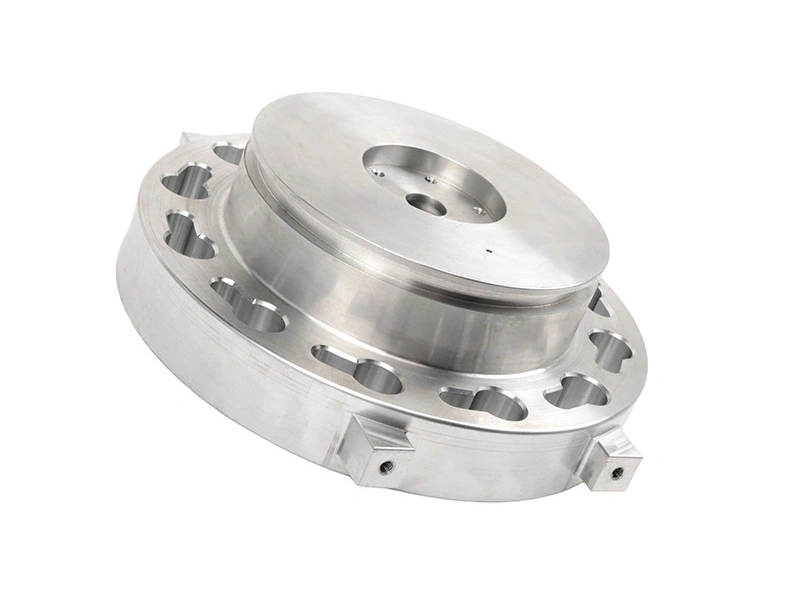

La plupart des pièces de précision ne sont pas exclusivement des pièces de fraisage ou de tournage. Les composants complexes incluent souvent à la fois des caractéristiques de révolution et prismatiques, ainsi que des trous, des filetages, des alésages serrés et des surfaces de contact finies. C'est pourquoi les ingénieurs construisent généralement une gamme de procédés combinés plutôt que de tout forcer dans une seule méthode.

Par exemple, un corps de raccord fluide peut commencer comme une ébauche tournée pour former ses diamètres extérieurs et ses épaulements concentriques, puis passer au fraisage pour les plats et les caractéristiques de clé, ensuite au perçage pour les trous transversaux, et enfin à la rectification si un diamètre d'étanchéité nécessite un raffinement supplémentaire. Un support robotique peut être fraisé pour sa forme, percé pour les points de montage, et rectifié uniquement sur une face de référence critique. L'usinage combiné est normal car il équilibre efficacité et précision.

8. Comment les ingénieurs équilibrent-ils le coût et la qualité lors du choix de la gamme d'usinage ?

Les ingénieurs ne choisissent pas simplement le procédé capable de réaliser la caractéristique. Ils choisissent le procédé capable de la réaliser de manière constante et économique. Une caractéristique peut être techniquement possible par fraisage, mais si le tournage permet d'obtenir une meilleure concentricité plus rapidement, le tournage est le meilleur choix. Une face peut être acceptable après fraisage, mais si la pièce dépend d'une étanchéité à faible friction, la rectification peut être justifiée uniquement sur cette zone.

Cela signifie que la gamme d'usinage est construite autour des caractéristiques critiques pour la fonction. La géométrie générale est réalisée avec le procédé principal le plus efficace, tandis que seules certaines caractéristiques reçoivent un raffinement supplémentaire. Cette approche contrôle le temps de cycle et le coût d'inspection sans compromettre la qualité là où cela compte.

9. Guide pratique de sélection en ingénierie

10. Résumé

En résumé, les ingénieurs choisissent le bon procédé d'usinage en associant le procédé à la géométrie de la pièce et à ses caractéristiques fonctionnelles. Le fraisage est idéal pour les plats, les poches, les rainures et les pièces multi-faces. Le tournage est idéal pour les caractéristiques cylindriques et concentriques. Le perçage est utilisé pour les trous et les caractéristiques de préparation de filetage. La rectification est choisie lorsque les surfaces critiques nécessitent une précision finale meilleure ou une rugosité plus faible.

Plus important encore, les pièces de précision complexes sont généralement réalisées grâce à une combinaison de procédés plutôt qu'à une méthode unique. La meilleure gamme d'usinage est celle qui crée chaque trou, rainure, filetage et surface d'accouplement de la manière la plus stable et la plus économique tout en répondant aux exigences fonctionnelles de la pièce.
