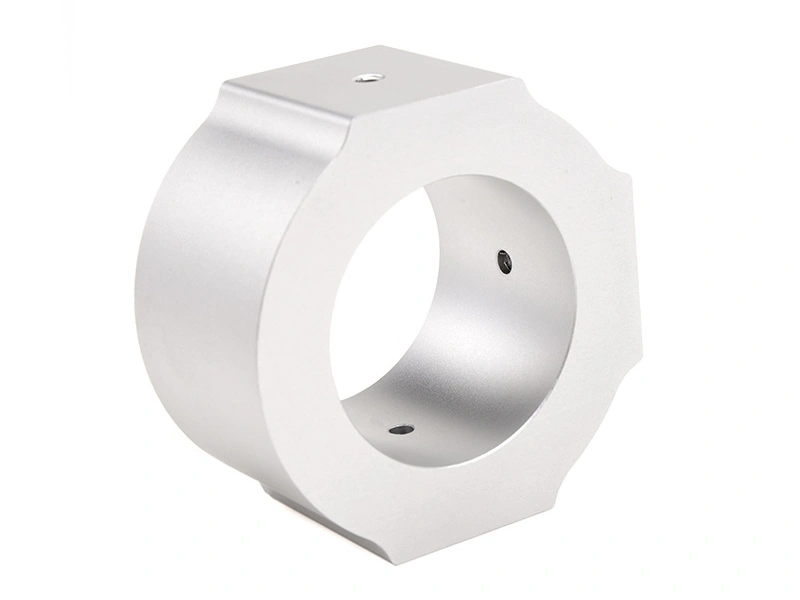

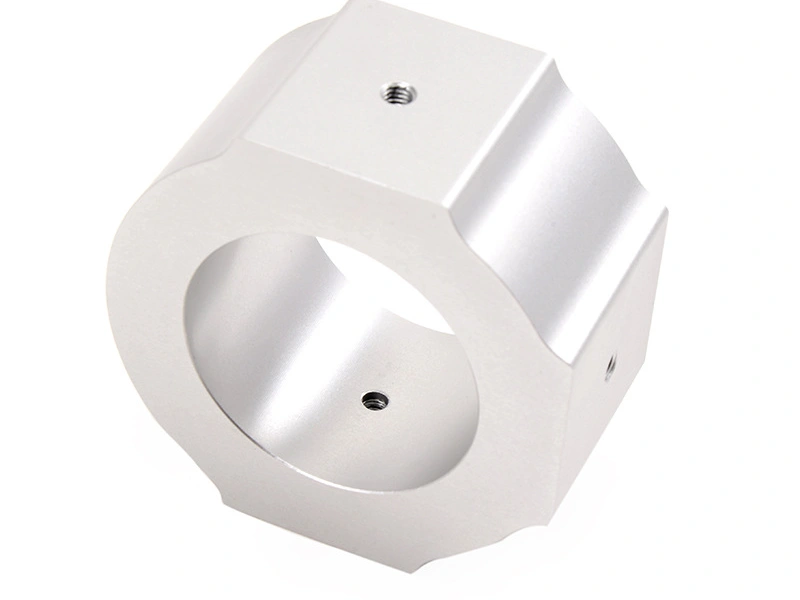

أجزاء مُشكّلة بالحاسوب (CNC) للأجهزة الطبية: متطلبات المواد والدقة والنظافة

تفرض الأجهزة الطبية متطلبات أكثر صرامة على الأجزاء المُشكّلة بالحاسوب (CNC) مقارنة بالعديد من التطبيقات الصناعية العامة. لا يبحث المشترون فقط عن الأبعاد الصحيحة، بل يحتاجون أيضًا إلى تشطيب سطحي مضبوط، ونظافة موثوقة، وحواف خالية من الزوائد (Burr-free)، ودقة قابلة للتكرار، وسجلات فحص توضح التحقق الفعلي من الميزات الحرجة. في العديد من البرامج الطبية، قد يفشل الجزء المقبول من حيث الأبعاد ولكن الذي تم تنظيفه بشكل سيء، أو تشطيبه بشكل خشن، أو إزالة زوائده بشكل غير متسق، في مراجعة التجميع أو يخلق مخاطر تحقق لاحقًا.

لهذا السبب، عادةً ما يتم تقييم تشكيل الأجهزة الطبية من خلال مزيج من ملاءمة المواد، والدقة الهندسية، والتحكم في النظافة، والانضباط في العمليات. تعتمد الأدوات الجراحية، والأجزاء المتعلقة بالزرعات، وهياكل الأجهزة، والتركيبات الدقيقة على تشكيل مستقر لأنها غالبًا ما تتضمن ثقوبًا صغيرة، وخيوطًا دقيقة، وتجاويف متطابقة، وميزات إحكام، وأسطحًا مرئية يجب أن تعمل بشكل صحيح مع البقاء نظيفة ومتسقة من دفعة إلى أخرى.

لماذا تمتلك الأجهزة الطبية متطلبات خاصة للأجزاء المُشكّلة بالحاسوب (CNC)

غالبًا ما تُستخدم الأجزاء الطبية في تجميعات حيث يكون تراكم التسامحات، وسلامة السطح، ومخاطر التلوث أمورًا ذات أهمية فورية. قد تعتمد الأداة الجراحية على محاذاة محور دوران دقيقة وحالة حواف نظيفة. قد يتطلب هيكل الجهاز مستويات إحكام دقيقة، وثقوب تثبيت، وتجاويف داخلية نظيفة. قد تتطلب المكونات المتعلقة بالزرعات تحكمًا أقوى في هوية المادة والهندسة والتشطيب لأن الجزء يجب أن يلبي معيارًا وظيفيًا أكثر تطلبًا من الأجهزة الميكانيكية العادية.

النظافة مهمة بنفس القدر. يمكن للرقائق، وبقايا الزيت، ومركبات التلميع، والزوائد السائبة، والجزيئات العالقة أن تتداخل مع التجميع، والحركة، والإحكام، والتحقق من التنظيف، أو قبول المنتج النهائي. لهذا السبب، لا يتم الحكم على موردي التشكيل الطبي فقط من خلال قدرة القطع، بل أيضًا بكيفية إدارتهم لإزالة الزوائد، والغسل، والتجفيف، والتعامل المحمي، والفحص النهائي قبل الشحن.

الأجزاء الشائعة المُشكّلة بالحاسوب (CNC) المستخدمة في الأجهزة الطبية

مكونات الأدوات

تُعد مكونات الأدوات من أكثر الأجزاء الطبية المُشكّلة شيوعًا. قد تشمل هذه المقابض، والفكوك، والأعمدة، والمشابك، والأدلة، ومحاور الدوران، وتفاصيل واجهات الخيوط المستخدمة في الأدوات الجراحية والأدوات الطبية الدقيقة. تتطلب هذه الأجزاء عادةً محاذاة مستقرة، وحوافًا نظيفة، ومواقع ثقوب مضبوطة، وحركة موثوقة بين المكونات المتطابقة.

هياكل الأجهزة

غالبًا ما تجمع هياكل الأجهزة الطبية بين التوقعات الجمالية والدقة الوظيفية. قد تتضمن جدرانًا رقيقة، وتجاويف دقيقة، وثقوبًا ملولبة، وأوجه إحكام، وميزات محاذاة في مكون واحد. في هذه الأجزاء، تؤثر جودة التشكيل على ملاءمة التجميع وجودة المنتج المرئية، خاصة حيث تدعم الهياكل الإلكترونيات، أو مسارات السوائل، أو الهياكل القابلة للتعقيم.

التركيبات الدقيقة

تُستخدم التركيبات الدقيقة حيث تكون دقة التعامل مع السوائل، أو التثبيت، أو الإحكام، أو الموصلات أمرًا مهمًا. تعتمد هذه الأجزاء غالبًا على خيوط نظيفة، وممرات خالية من الزوائد، وأقطار مضبوطة، وهندسة إحكام مستقرة. حتى العيب البسيط في مقعد، أو تجويف، أو بداية خيط يمكن أن يؤثر على الأداء الوظيفي.

الأجزاء المتعلقة بالزرعات

غالبًا ما تتطلب الأجزاء المُشكّلة المتعلقة بالزرعات والواجهات المرتبطة بها تحكمًا أكثر صرامة في المادة، وجودة السطح، والدقة. قد تتضمن هذه الأجزاء ميزات تتعلق بالتثبيت، وواجهات مطابقة للأدوات، ومكونات عالية القيمة حيث يجب أن تظل الهندسة والتشطيب متسقين طوال مسار التشكيل والفحص الكامل.

اختيار المواد لأجزاء CNC الطبية

يُعد اختيار المواد أحد أهم القرارات في التشكيل الطبي لأنه يؤثر على مقاومة التآكل، والقوة، والوزن، وسلوك التشطيب، والملاءمة لتطبيق الجهاز المقصود. يُعد الفولاذ المقاوم للصدأ والتيتانيوم من أكثر عائلات المواد شيوعًا لأجزاء CNC الطبية لأن كليهما يمكنه دعم الدقة المتطلبة ومتطلبات السطح النظيف عند تشكيلهما بشكل صحيح.

الفولاذ المقاوم للصدأ

يُستخدم تشكيل الفولاذ المقاوم للصدأ بالحاسوب (CNC) على نطاق واسع لأجزاء الأدوات الطبية، والهياكل، والتركيبات، والأجهزة الدقيقة المتينة. يوفر الفولاذ المقاوم للصدأ مقاومة جيدة للتآكل، وإمكانية تشطيب سطح مستقرة، وموثوقية ميكانيكية قوية. غالبًا ما يكون خيارًا عمليًا حيث يجب أن يتحمل الجزء التنظيف المتكرر، أو التعامل، أو ظروف الخدمة الصعبة.

التيتانيوم

يُعد تشكيل التيتانيوم بالحاسوب (CNC) مهمًا بشكل خاص للأجزاء المتعلقة بالزرعات والمكونات الطبية عالية الأداء لأن التيتانيوم يجمع بين نسبة قوة إلى وزن عالية، ومقاومة التآكل، وملاءمة قوية للاستخدام الطبي المتقدم. إنه أكثر صعوبة في التشكيل من الفولاذ المقاوم للصدأ، لكنه يظل الخيار الرائد حيث تكون القوة خفيفة الوزن وأداء المواد الممتاز مطلوبين.

متطلبات تشطيب السطح، والنظافة، والدقة

يرتبط تشطيب السطح في التشكيل الطبي ارتباطًا وثيقًا بالوظيفة. تتطلب بعض الأجزاء أسطحًا أكثر نعومة للحركة، أو الإحكام، أو التنظيف، أو تقليل الاحتكاك، بينما قد يقبل البعض الآخر تشطيبًا مشكّلًا عامًا على المناطق غير الحرجة. غالبًا ما يتم التحكم في الأسطح الوظيفية في الأجزاء الطبية بشكل أكثر صرامة من الأجزاء الصناعية القياسية، وقد تكون أهداف الخشونة مثل Ra 0.4 إلى 1.6 ميكرومتر ذات صلة بميزات محددة اعتمادًا على التطبيق.

حيث تكون هناك حاجة إلى تشطيب أكثر صرامة وتحكم نهائي في الحجم، يمكن استخدام الطحن بالحاسوب (CNC) لتحسين جودة السطح والاستقرار الأبعادي على الأقطار الحرجة، والتجاويف، وأسطح التلامس. يُعد الطحن مفيدًا بشكل خاص عندما يتطلب الجزء تشطيبًا دقيقًا مع تحكم هندسي دقيق.

عادةً ما تمتد متطلبات النظافة إلى ما وراء التشكيل نفسه. سيقوم المورد الجيد بالتخطيط لإزالة الزوائد، والغسل، والتجفيف، والتعامل المحمي، والتغليف النهائي بحيث يصل الجزء في حالة مناسبة لمزيد من التجميع أو التحقق. بالنسبة للمشترين في المجال الطبي، غالبًا ما تكون الحالة النهائية المنظفة بنفس أهمية الشكل المشكّل لأن خطر التلوث يمكن أن يعرض الأجزاء المقبولة otherwise للخطر.

ما هي التسامحات الأكثر أهمية في تشكيل الأجهزة الطبية؟

عادةً ما تكون أهم التسامحات في الأجزاء الطبية هي تلك المرتبطة مباشرة بالوظيفة بدلاً من الشكل العام للمكون. تشمل هذه عادةً التجاويف، وثقوب التموضع، والخيوط، والمواضع المتعلقة بالنقاط المرجعية، وأسطح الإحكام، وواجهات الحركة. يجب على المورد تحديد الميزات التي تتحكم حقًا في أداء الجهاز في وقت مبكر حتى يمكن تركيز جهود الفحص والتشكيل عليها.

لهذا السبب نادرًا ما يعامل التشكيل الطبي الجيد كل بعد بنفس الطريقة. يتم تطبيق تحكم صارم حيث يحتاج الجزء إليه أكثر، بينما قد تبقى الأسطح الأقل أهمية عند قدرة التشكيل القياسية. يساعد هذا النهج المشترين على تحقيق التوازن بين الجودة والتكلفة دون التضحية بموثوقية الجهاز النهائي.

كيف يتم فحص أجزاء CNC الطبية قبل التسليم

يجب أن يؤكد الفحص قبل التسليم كلًا من الهندسة والحالة. اعتمادًا على الجزء، قد يستخدم الموردون فحص آلات قياس الإحداثيات (CMM)، ومقاييس الخيوط، والميكرومترات، ومقاييس الدبابيس، وفحوصات الخشومة، والمراجعة البصرية للتحقق من القبول. في التطبيقات الطبية، من المهم بشكل خاص أن يركز الفحص على الميزات التي تؤثر على الملاءمة، والحركة، والإحكام، وجودة السطح بدلاً من الإبلاغ عن الأبعاد العامة فقط.

يجب أن يشمل إعداد التسليم النهائي أيضًا التحقق من النظافة، والتعامل المحمي، والتغليف الذي يحافظ على الحالة النهائية للجزء. يجب على المشترين تأكيد ما إذا كانت الشحنة ستتضمن سجلات المواد، أو تقارير أبعادية، أو وثائق داعمة أخرى عندما تكون مطلوبة للموافقة الداخلية أو تتبع المشروع.

الخاتمة

يجب أن تلبي الأجزاء المُشكّلة بالحاسوب (CNC) للأجهزة الطبية توقعات أكثر صرامة لملاءمة المواد، والدقة، والنظافة، والفحص مقارنة بالعديد من الأجزاء الصناعية العامة. تعتمد مكونات الأدوات، وهياكل الأجهزة، والتركيبات الدقيقة، والأجزاء المتعلقة بالزرعات جميعها على هندسة مستقرة وحالة سطح مضبوطة لتعمل بشكل صحيح في التطبيقات الطبية. غالبًا ما يكون الفولاذ المقاوم للصدأ والتيتانيوم هما خيارا المواد الرائدة لأنهما يدعمان كلًا من الأداء والدقة عند معالجتهما بشكل جيد.

إذا كنت تقوم بشراء أجزاء CNC طبية، فإن الخطوة التالية هي مراجعة صفحة صناعة الأجهزة الطبية المخصصة ومواءمة مشروعك مع المزيج الصحيح من دعم التشكيل بالحاسوب (CNC)، والطحن بالحاسوب (CNC)، وتشكيل الفولاذ المقاوم للصدأ، وتشكيل التيتانيوم.
