Como os compradores devem especificar tolerâncias para orçamentos de fresagem CNC personalizada?
Como os compradores devem especificar tolerâncias para orçamentos de fresagem CNC personalizada?

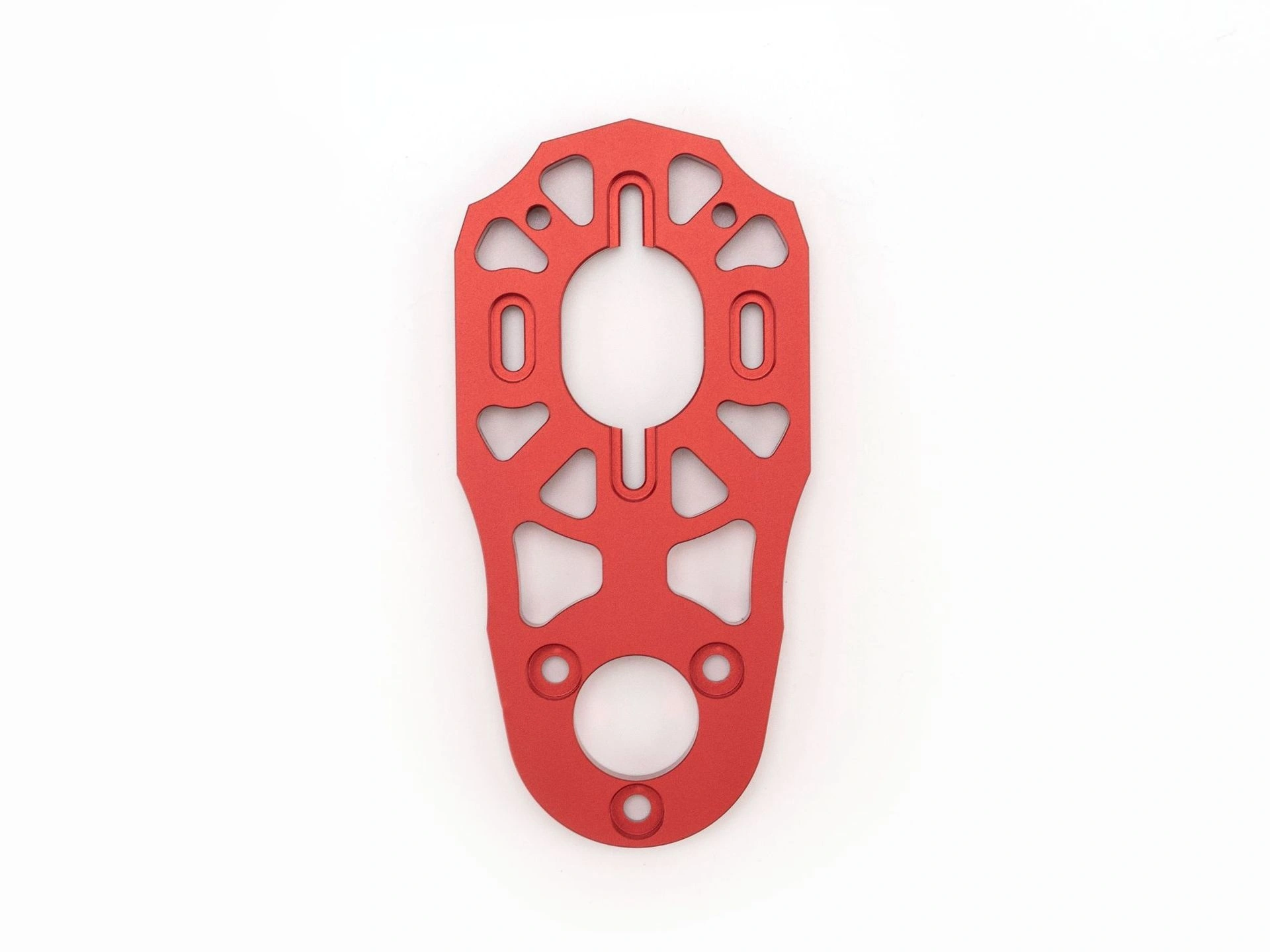

Os compradores devem especificar tolerâncias para orçamentos de fresagem CNC separando claramente as dimensões críticas das não críticas, definindo referências de datum, identificando características relacionadas ao ajuste ou à função e declarando quaisquer tolerâncias geométricas necessárias, acabamento superficial, relatórios de inspeção e condição do material. O objetivo não é tornar cada dimensão o mais apertada possível. O objetivo é informar ao fabricante quais características realmente controlam a montagem, vedação, alinhamento, movimento, transferência de carga ou aparência.
Na prática de orçamentação, indicações de tolerância incompletas ou excessivamente rigorosas criam dois problemas comuns. Se as tolerâncias forem muito vagas, o fornecedor deve adivinhar a capacidade do processo necessária, o que pode levar a inconsistências ou a idas e vindas para esclarecimentos. Se as tolerâncias forem muito rigorosas em todo o desenho, o orçamento torna-se desnecessariamente caro porque toda a peça é tratada como um componente de precisão. É por isso que uma boa definição de tolerância é uma das partes mais importantes do fluxo de trabalho de pedidos de usinagem CNC e das tolerâncias de usinagem.
1. Comece com Tolerâncias Gerais e Aperte Apenas as Características Funcionais
A melhor prática de orçamentação é aplicar uma tolerância geral para dimensões ordinárias e, em seguida, atribuir tolerâncias mais apertadas apenas às características que afetam diretamente a função. Para muitas peças fresadas, as dimensões não críticas podem frequentemente permanecer em uma faixa geral, como ±0,05 mm a ±0,10 mm, enquanto características de precisão selecionadas podem necessitar de ±0,01 mm a ±0,02 mm ou um requisito de ajuste específico.
Isso importa porque cada redução de tolerância estreita a janela do processo. Se um comprador apertar todas as dimensões em um desenho de ±0,10 mm para ±0,01 mm, o custo de usinagem pode aumentar drasticamente, mesmo que apenas algumas características sejam realmente importantes na montagem final.
Tipo de Dimensão | Como os Compradores Devem Especificá-la | Porquê |
|---|---|---|
Tamanho externo não crítico | Usar tolerância geral | Evita custos de usinagem desnecessários |
Característica de encaixe | Aplicar tolerância de tamanho mais apertada | Controla o ajuste e o desempenho da montagem |
Superfície de vedação | Definir tamanho, planicidade e acabamento | Controla o risco de vazamento |
Característica de alinhamento | Definir posição em relação ao datum | Controla a relação geométrica, não apenas o tamanho |
2. Identifique Dimensões Críticas pela Função, Não pela Conveniência
Os compradores devem marcar quais dimensões são críticas para ajuste, vedação, movimento, carga ou alinhamento visual. Um diâmetro, ranhura, distância de face ou posição de furo só vale a pena ser apertado se afetar o funcionamento da peça. As dimensões críticas geralmente incluem ajustes de rolamento, furos de pino, ranhuras de vedação, padrões de parafusos, faces de datum e interfaces com outros componentes.
Um problema comum de orçamentação é que os desenhos incluem muitas dimensões, mas não mostram quais são funcionalmente importantes. Quando isso acontece, o fornecedor pode assumir um processo mais conservador do que o necessário. Uma abordagem muito melhor é destacar as características críticas para a função, para que o controle do processo e o esforço de inspeção possam ser focados onde mais importam.
3. Defina Datums Claramente Antes de Usar GD&T
Se a peça exigir precisão posicional, perpendicularidade, paralelismo, planicidade ou controle de perfil, os compradores devem definir datums claros primeiro. Sem datums, as tolerâncias geométricas são frequentemente ambíguas porque o fornecedor não consegue determinar confiavelmente quais superfícies ou características devem controlar a orientação da peça durante a usinagem e a inspeção.
Isso é especialmente importante para peças multifacetadas, suportes, coletores, carcaças e outros componentes onde as relações entre as características importam mais do que dimensões isoladas. Uma tolerância de localização de furo sem uma estrutura de datum clara é muito menos útil do que uma indicação de posição referenciada a faces de datum estabelecidas.
A diferença entre controle de tamanho e controle de relacionamento é central para as tolerâncias dimensionais e geométricas.
4. Use Tolerâncias Geométricas Quando o Tamanho Sozinho Não For Suficiente
Muitos compradores tentam controlar a função usando apenas tolerâncias de tamanho linear, mas isso muitas vezes não é suficiente. Um furo pode estar dentro da tolerância de diâmetro e ainda estar na localização errada. Uma face pode estar dentro da tolerância de espessura e ainda carecer de planicidade. Um bolso fresado pode ter o tamanho certo, mas ainda estar desalinhado com o resto da peça.
Quando a função depende da relação entre características, os compradores devem especificar o requisito GD&T correto, como planicidade, perpendicularidade, paralelismo, posição verdadeira ou perfil. Isso dá ao fornecedor um alvo de fabricação mais claro e reduz a chance de mal-entendidos no orçamento.
Se você precisa controlar... | Use... | Porquê |
|---|---|---|
Apenas o tamanho da característica | Tolerância dimensional | Controla largura, espessura, diâmetro ou comprimento |
Localização do furo | Tolerância de posição | Controla onde a característica está em relação aos datums |
Planicidade da face | Tolerância de planicidade | Controla a qualidade de vedação ou montagem |
Relação angular entre faces | Perpendicularidade ou angularidade | Controla a geometria da montagem |
Precisão de contorno complexo | Tolerância de perfil | Controla superfícies de forma livre ou mescladas |
5. Declare o Acabamento Superficial Separadamente da Tolerância Dimensional
Os compradores não devem assumir que uma dimensão apertada garante automaticamente o acabamento superficial necessário. A tolerância de tamanho e a rugosidade estão relacionadas, mas são requisitos técnicos diferentes. Se uma superfície deve vedar, deslizar, colar ou atender a padrões estéticos, o desenho deve incluir uma indicação específica de rugosidade, como Ra 3,2 µm, Ra 1,6 µm ou mais fina, se necessário.
Isso é especialmente importante para áreas de vedação, assentos de rolamento, áreas de suporte óptico e faces cosméticas visíveis. Se o acabamento não for especificado, o fornecedor pode cotar uma superfície usinada padrão que atende ao tamanho, mas não às expectativas funcionais ou visuais. Os compradores podem alinhar esses requisitos de forma mais clara usando orientações sobre rugosidade superficial e planejamento mais amplo de controle de qualidade.
6. Especifique a Condição do Material Porque Afeta a Exequibilidade da Tolerância
O material afeta tanto o custo quanto a capacidade de tolerância. Os compradores devem especificar não apenas a família do material, mas também o grau e a condição, quando necessário. Por exemplo, o comportamento de usinagem do Alumínio 6061-T6 difere dos graus de alumínio mais macios, e a rota de processo para o SUS316 difere do alumínio porque o calor, a formação de rebarbas e o desgaste da ferramenta são mais significativos.
A condição do material importa porque a mesma tolerância pode ser rotineira em um material e cara em outro. Compradores que declaram o material exato desde o início ajudam os fornecedores a cotar com mais precisão e evitam recotações posteriores.
7. Anote Quais Características Serão Inspecionadas e Quais Relatórios São Necessários
Se certas dimensões devem ser registradas, os compradores devem declarar isso na RFQ (Solicitação de Cotação). Por exemplo, características críticas podem exigir inspeção de primeira peça, relatórios de MMC (Máquina de Medição por Coordenadas) ou registros completos de dimensões-chave. Sem essa informação, o fornecedor pode cotar apenas a inspeção padrão em processo, em vez de verificação documentada.
Isso não significa que cada característica precise de um relatório formal. Significa que o comprador deve informar ao fornecedor quais dimensões são características chave e se verificações de rotina, relatórios de MMC ou documentação completa de layout são esperadas. Esse requisito tem um impacto direto no preço do orçamento e no prazo de entrega.
As expectativas de inspeção podem ser alinhadas de forma mais clara com relatórios de inspeção e relatórios de inspeção por MMC.
8. Use Desenhos 2D para Controle de Tolerância e Modelos 3D para Referência Geométrica
Para orçamentação, os compradores devem idealmente fornecer tanto um modelo 3D quanto um desenho 2D totalmente dimensionado. O modelo 3D ajuda o fornecedor a entender a geometria geral, enquanto o desenho 2D define os requisitos contratuais de tolerância. Se apenas um modelo for fornecido sem um desenho, as expectativas de tolerância podem ficar pouco claras. Se apenas um desenho for fornecido sem um modelo, a geometria complexa pode ser mais difícil de interpretar e orçar com eficiência.
É por isso que muitos fornecedores preferem STEP mais PDF ou outra combinação padrão ao preparar pedidos de usinagem CNC.
9. Lista de Verificação Prática para Compradores na Especificação de Tolerância da RFQ
O Comprador Deve Fornecer | Por Que Isso Importa para o Orçamento |
|---|---|
Nota de tolerância geral | Define a expectativa padrão de usinagem |
Dimensões críticas claramente marcadas | Foca o controle do processo nas características funcionais |
Estrutura de datum | Suporta interpretação precisa de GD&T |
Indicações de acabamento superficial | Previne incompatibilidade entre tamanho e necessidades de acabamento funcional |
Grau e condição do material | Melhora a manufaturabilidade e a precisão de custos |
Requisitos de inspeção ou documentação | Determina o escopo do QA e a completude do orçamento |
Modelo 3D mais desenho 2D | Melhora a compreensão da geometria e a clareza da tolerância |
10. Resumo
Em resumo, os compradores devem especificar tolerâncias para orçamentos de fresagem CNC personalizada usando um esquema claro de tolerâncias gerais, apertando apenas as características críticas para a função, definindo datums, aplicando GD&T onde as relações entre características importam e declarando antecipadamente os requisitos de acabamento, material e inspeção. O melhor orçamento vem de um desenho que diz ao fornecedor exatamente o que deve ser controlado e o que pode permanecer padrão.
Uma boa RFQ não pede precisão máxima em todos os lugares. Ela pede a precisão certa nos lugares certos. Essa abordagem reduz a ambiguidade do orçamento, diminui custos desnecessários e melhora a chance de receber peças que atendam às expectativas técnicas e comerciais.
