Quelles tolérances et normes d'inspection sont attendues pour les composants aéronautiques usinés ?
Quelles tolérances et normes d'inspection sont attendues pour les composants aéronautiques usinés ?

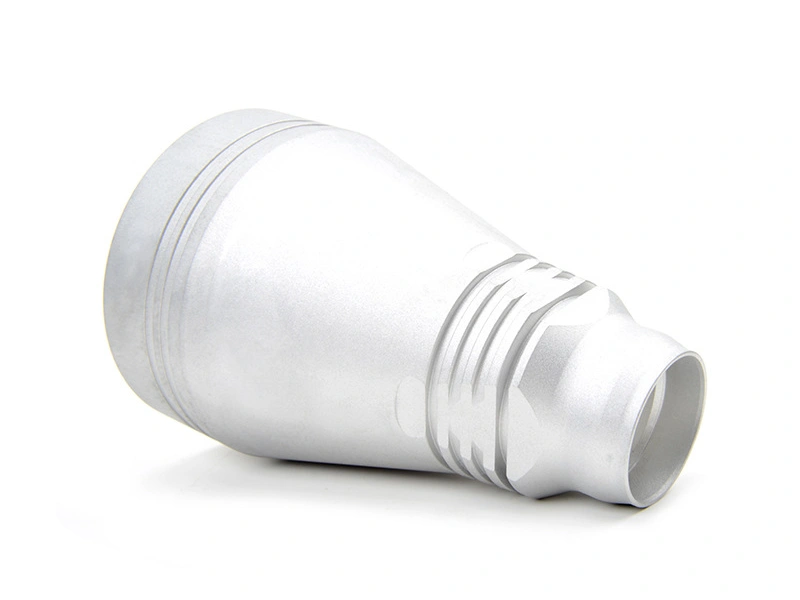

Les composants aéronautiques usinés doivent généralement répondre à des exigences dimensionnelles et géométriques plus strictes et plus systématiquement vérifiées que les pièces industrielles générales, en particulier sur les alésages critiques, les motifs de trous, les faces de référence, les surfaces d'étanchéité et les éléments liés aux axes. En pratique, les exigences les plus importantes portent généralement sur la position des trous, la coaxialité, la planéité, la perpendicularité, la stabilité du profil et la qualité de surface plutôt que sur la seule taille globale. Cela est dû au fait que les pièces aéronautiques fonctionnent souvent dans des assemblages où le chemin de charge, l'alignement, le comportement vibratoire, l'étanchéité et la répétabilité à long terme dépendent tous de la précision avec laquelle quelques éléments fonctionnels clés sont liés les uns aux autres.
C'est pourquoi l'usinage aéronautique ne consiste pas seulement à fabriquer une pièce aux dimensions nominales. Il s'agit de prouver que la pièce a été fabriquée et inspectée selon une norme plus contrôlée. Un usinage CNC robuste, un affinage de précision tel que le rectification CNC, et des méthodes de vérification disciplinées présentées dans les articles sur le contrôle qualité en usinage CNC, l'assurance qualité MMT certifiée ISO et la mesure par scan 3D sont ce qui confère aux pièces aéronautiques la crédibilité requise.
1. Les attentes en matière de tolérance aéronautique se concentrent sur les éléments fonctionnels, et non sur une rigidité uniforme partout
Une idée fausse courante est que les pièces aéronautiques nécessitent simplement que chaque dimension soit extrêmement serrée. En réalité, les plans aéronautiques concentrent généralement un contrôle plus strict sur les éléments qui affectent directement l'assemblage, le mouvement, le transfert de charge, l'étanchéité, l'alignement des fixations ou la qualité de l'interface aérodynamique et structurelle. Une paroi extérieure non critique peut avoir une plage de tolérance plus pratique, tandis qu'un alésage, une face de localisation ou une interface filetée peut être contrôlé beaucoup plus strictement car la fonction de la pièce en dépend.
Cette stratégie de contrôle basée sur les éléments est importante car les pièces aéronautiques sont rarement jugées uniquement sur leur apparence ou leur forme générale. Elles sont jugées sur la fiabilité avec laquelle leur géométrie fonctionnelle soutient les performances du système sous vibration, changement de température et charges de service répétées.
Type d'élément | Priorité aéronautique typique | Pourquoi c'est important |
|---|---|---|
Position des trous | Très élevée | Contrôle l'alignement des fixations, l'ajustement de l'interface et l'empilement de l'assemblage |
Diamètres et alésages coaxiaux | Très élevée | Contrôle la rotation, l'ajustement des roulements, l'étanchéité et la stabilité de l'axe |
Planéité des faces de référence ou d'étanchéité | Très élevée | Contrôle la qualité du contact, la répartition de la charge et la répétabilité du montage |
Qualité de surface sur les zones fonctionnelles | Élevée | Influence l'usure, l'étanchéité, la sensibilité à la fatigue et le comportement d'assemblage |
Contour externe général | Modéré | Généralement moins critique que la géométrie de travail sauf si lié à une interface |
2. La position des trous est souvent l'un des éléments d'inspection aéronautique les plus critiques
La position des trous est un point de contrôle majeur dans l'aéronautique car les motifs de fixation, les trous de localisation, les trous d'interface et les passages percés définissent souvent la manière dont une pièce s'intègre à l'assemblage plus large. Si le diamètre est correct mais que le trou est légèrement mal placé, le composant peut toujours créer des contraintes d'installation, un désalignement avec une pièce complémentaire ou un partage inégal de la charge dans toute la structure. Dans les assemblages aéronautiques, même un petit dérive positionnelle peut créer des retouches en aval ou des risques de performance.
C'est pourquoi la vérification basée sur les coordonnées est si importante. Les fournisseurs aéronautiques s'appuient souvent sur une logique d'inspection de type MMT car la position réelle est un problème de relation, et non seulement un problème de taille. Elle doit être vérifiée par rapport aux références et à la géométrie fonctionnelle environnante, et non pas simplement mesurée comme un trou isolé.
3. La coaxialité et le contrôle de l'axe sont essentiels pour les arbres, les douilles, les boîtiers et les pièces d'interface
De nombreux composants aéronautiques usinés comprennent des alésages, des tourillons, des diamètres étagés, des interfaces de bagues ou des éléments de connecteur qui doivent partager un axe commun. Si ces éléments ne sont pas correctement alignés, la pièce peut toujours s'assembler mais créer une usure plus élevée, une mauvaise étanchéité, une rotation instable ou des problèmes de chargement local. Ceci est particulièrement important dans les arbres, les douilles, les connecteurs de précision et les éléments de boîtier qui guident ou soutiennent le mouvement.
C'est l'une des raisons pour lesquelles la rectification est souvent importante dans l'usinage aéronautique. La rectification est fréquemment utilisée lorsqu'un diamètre, un tourillon ou un élément lié à un alésage nécessite un contrôle plus raffiné de la circularité, du voile, de la finition et de la stabilité géométrique que ce que la coupe générale seule peut fournir de manière cohérente.
4. La planéité et la qualité des faces sont critiques sur les références, les zones d'étanchéité et les interfaces structurelles
La planéité est importante car de nombreuses pièces aéronautiques dépendent d'un contact face à face propre pour le montage, le serrage, l'alignement ou l'étanchéité. Une face légèrement irrégulière peut réduire la surface de contact, créer des contraintes locales, perturber le comportement du joint ou fausser la façon dont la pièce se situe dans l'assemblage. C'est pourquoi les faces de référence, les faces de support, les éléments de type bride et les faces d'étanchéité sont souvent étroitement contrôlés et inspectés avec soin.
Cette exigence est souvent plus stricte que dans les pièces industrielles ordinaires car les assemblages aéronautiques mettent davantage l'accent sur un comportement d'interface répétable sur une longue durée de vie. Une face plane n'est pas seulement plus facile à assembler. Elle fait partie de la stabilité structurelle et fonctionnelle du système.
Exigence critique | Où elle apparaît couramment | Risque aéronautique principal si mal contrôlée |
|---|---|---|
Position des trous | Supports, montures, plaques d'interface, boîtiers | Incompatibilité d'assemblage et charge inégale des fixations |
Coaxialité | Arbres, douilles, connecteurs cylindriques, systèmes d'alésage | Usure, voile, mauvais ajustement, mouvement instable |
Planéité | Faces de montage, faces d'étanchéité, surfaces de référence | Concentration de contraintes, fuites, contact déformé |
Qualité de surface | Zones d'étanchéité, tourillons, surfaces d'ajustement, zones sensibles à la fatigue | Durabilité réduite, mauvaise étanchéité, comportement de contact instable |
5. Les attentes en matière de qualité de surface sont plus élevées car l'état de surface affecte plus que l'apparence
Dans l'usinage aéronautique, l'état de surface n'est pas traité comme un détail cosmétique sur les éléments critiques. Il peut affecter l'étanchéité, l'usure, le frottement, la concentration de contraintes, le comportement à la fatigue et la fiabilité du contact de l'interface. Un alésage, un tourillon, un épaulement ou une surface de contact peut nécessiter une finition plus lisse et plus stable afin que la pièce se comporte de manière prévisible en service.
C'est une autre différence par rapport au travail industriel général. Dans de nombreuses pièces non aéronautiques, la finition peut importer principalement pour l'apparence ou la fonction de base. Dans l'aéronautique, la finition sur les zones critiques fait souvent partie de l'exigence d'ingénierie elle-même. Elle soutient un comportement de contact répétable et réduit le risque que les marques d'usinage ou l'instabilité de surface deviennent des problèmes de service plus tard.
6. Les normes d'inspection aéronautique sont différentes car elles exigent des preuves plus solides, pas seulement une bonne pièce
La plus grande différence entre les pièces aéronautiques et les pièces industrielles ordinaires n'est pas seulement que les tolérances sont souvent plus strictes. C'est que les preuves d'inspection doivent également être plus solides. Les acheteurs aéronautiques s'attendent généralement à ce que le fournisseur vérifie les dimensions critiques, les relations de référence et les conditions de surface grâce à des méthodes documentées plutôt que par de simples contrôles visuels ou ponctuels. C'est pourquoi les normes d'inspection dans l'aéronautique sont généralement plus structurées et plus traçables.
Des pages telles que la vérification des tolérances, de la finition et de la géométrie, l'assurance qualité MMT, l'inspection par jauge de hauteur de précision, la mesure par scan 3D et les tests de contour non destructifs reflètent le type de capacité d'inspection qui aide les pièces aéronautiques à répondre à ces attentes.
7. La capacité d'usinage de précision et d'inspection doit fonctionner ensemble
La capacité d'usinage aéronautique n'est pas seulement la capacité de couper une pièce. C'est la combinaison d'un usinage stable, d'un affinage spécifique aux éléments et d'une inspection documentée qui prouve le résultat. Un fournisseur peut disposer de machines-outils performantes, mais si le système d'inspection ne peut pas confirmer de manière fiable la position des trous, l'état de surface ou la planéité des faces, le client aéronautique conserve toujours un manque de confiance. L'inverse est également vrai. Une inspection solide ne peut pas sauver indéfiniment un processus faible.
C'est pourquoi les acheteurs aéronautiques ont tendance à rechercher des fournisseurs capables d'intégrer l'usinage de précision et la vérification de précision dans un flux de travail contrôlé unique. La confiance vient du système, et non d'une machine ou d'un seul bon échantillon.
8. Résumé
En résumé, les composants aéronautiques usinés doivent généralement répondre à des exigences plus strictes et plus soigneusement vérifiées concernant la position des trous, la coaxialité, la planéité et la qualité de surface que les pièces industrielles générales. La différence la plus importante est que les pièces aéronautiques sont jugées par leur géométrie fonctionnelle et des preuves d'inspection documentées, et non seulement par la conformité dimensionnelle globale. Les alésages critiques, les faces, les filetages et les éléments liés aux axes reçoivent généralement le contrôle le plus élevé car ils influencent l'ajustement, le transfert de charge, l'étanchéité et la fiabilité à long terme.
C'est pourquoi l'usinage aéronautique dépend de plus que d'une coupe précise. Il dépend d'un usinage de précision robuste, de méthodes d'affinage telles que la rectification, et d'une capacité d'inspection démontrée à travers des pages de qualité telles que l'assurance MMT et le contrôle qualité en usinage CNC. C'est cette combinaison qui rend les composants aéronautiques crédibles dans les applications à haut risque.
