ما هي أجزاء التصنيع باستخدام الحاسب الآلي الأكثر شيوعًا في معدات النفط والغاز؟
ما هي أجزاء التصنيع باستخدام الحاسب الآلي الأكثر شيوعًا في معدات النفط والغاز؟
تستخدم معدات النفط والغاز عادةً مجموعة واسعة من الأجزاء المُصنَّعة باستخدام الحاسب الآلي (CNC)، وخاصة الصمامات، والموصلات، وأجزاء الختم، والجلب، والهياكل. غالبًا ما يتم اختيار هذه المكونات للتصنيع باستخدام الحاسب الآلي لأنها تحتوي على ميزات وظيفية حرجة مثل الخيوط، والثقوب، وأوجه الختم، والأقطار الدقيقة، والأسطح المتلازمة التي يجب أن تظل دقيقة تحت الضغط، والاهتزاز، والتعرض للتآكل، والتجميع المتكرر. في العديد من تطبيقات النفط والغاز، حتى الانحراف البعدي الصغير يمكن أن يؤثر على سلامة الختم، أو التحكم في التدفق، أو موثوقية المعدات على المدى الطويل.
1. تُعد الصمامات واحدة من أكثر فئات الأجزاء المُصنَّعة باستخدام الحاسب الآلي شيوعًا في معدات النفط والغاز
تُعد الأجزاء المتعلقة بالصمامات من بين مكونات النفط والغاز المُشغَّلة الأكثر شيوعًا لأن أنظمة التحكم في التدفق تعتمد على الهندسة الداخلية الدقيقة وأسطح الختم الموثوقة. تشمل أجزاء الصمامات النموذجية المُصنَّعة باستخدام الحاسب الآلي الأجسام، والسيقان، والمقاعد، والسدادات، والحلقات المثبتة، والواجهات ذات الخيوط. غالبًا ما تتطلب هذه الأجزاء ثقوبًا مضبوطة، ومناطق ختم ناعمة، وخيوطًا دقيقة، وعلاقات مستقرة بين الوجه والميزة لضمان التجميع السليم والتشغيل الموثوق تحت الضغط.
يُستخدم التصنيع باستخدام الحاسب الآلي على نطاق واسع هنا لأن أجزاء الصمامات تجمع عادةً بين ميزات دقة متعددة في مكون واحد. قد يحتاج الجزء إلى خيوط داخلية وخارجية، وأقطار ختم، وثقوب عرضية، وأسطح مخروطة مركزة. كل هذه ميزات تستفيد من التشغيل الدقيق بدلاً من طرق التصنيع الخام.
جزء شائع في النفط والغاز | الدور الوظيفي الرئيسي | لماذا يُستخدم التصنيع باستخدام الحاسب الآلي |
|---|---|---|
مكون الصمام | التحكم في التدفق والضغط والختم | يدعم الثقوب الدقيقة، والخيوط، وأوجه الختم |
موصل | ربط الخطوط أو المعدات أو الأنظمة الفرعية | ينتج خيوطًا وهندسة واجهة دقيقة |
جزء الختم | الحفاظ على أداء مانع للتسرب | يتحكم في أقطار الختم، والأخاديد، وجودة الوجه |
جلبة (Bushing) | دعم الأعمدة أو تقليل التآكل | يحافظ على ثقوب ضيقة وأسطح محامل مستقرة |
هيكل (Housing) | حماية وتحديد موقع المكونات الداخلية | يتحكم في أوجه التثبيت، والثقوب، ومواضع الفتحات |
2. الموصلات شائعة لأن أنظمة النفط والغاز تعتمد على الواجهات الدقيقة ذات الخيوط والختم
تُعد الموصلات فئة رئيسية أخرى من الأجزاء المُصنَّعة باستخدام الحاسب الآلي في معدات النفط والغاز. قد تشمل هذه المحولات ذات الخيوط، والقوابض، والأكمام، وأجسام التوصيل، وأجزاء الواجهة المستخدمة لربط الأنابيب، والأنابيب الرئيسية، والصمامات، والأجهزة. السبب في تشغيل هذه المكونات غالبًا هو اعتمادها الشديد على جودة الخيوط، وهندسة الختم، والاتساق البعدي. إذا كانت هذه الميزات غير مستقرة، فقد يتسرب الاتصال، أو يرتخي، أو يفشل تحت ظروف الخدمة.
هذا أمر مهم بشكل خاص في البيئات التي يكون فيها الضغط، أو الاهتزاز، أو السوائل العدوانية عاملاً يجعل موثوقية الاتصال أكثر أهمية. غالبًا ما تكون الخراطة باستخدام الحاسب الآلي هي العملية المفضلة لأن العديد من هذه الأجزاء أسطوانية وتحتوي في نفس الوقت على ميزات غنية.
3. أجزاء الختم حرجة لأن أخطاء التشغيل الصغيرة حتى يمكن أن تخلق مخاطر ميدانية كبيرة
تُعد أجزاء الختم والواجهات المتعلقة بالختم شائعة جدًا في معدات النفط والغاز لأن الصناعة تعتمد على منع التسرب في بيئات التشغيل الصعبة. تشمل أجزاء الختم المُشغَّلة النموذجية حلقات تثبيت الختم، وحوامل الختم، ومكونات الغدة، وحلقات دعم الختم، والأوجه أو الأخاديد الدقيقة المُشغَّلة مباشرة في أجزاء أكبر. يجب أن تحافظ هذه الميزات غالبًا على تفاوتات ضيقة وتشطيب سطحي جيد لأن أداء الختم يعتمد على هندسة التلامس الدقيقة.
4. الجلب (Bushings) مستخدمة على نطاق واسع لأن العديد من تجميعات النفط والغاز تحتاج إلى دعم ضد التآكل وحركة موجهة
تُعد الجلب شائعة في معدات النفط والغاز لأن المكونات الدوارة والانزلاقية غالبًا ما تحتاج إلى أسطح دعم تتحكم في التآكل وتحافظ على المحاذاة. قد تدعم الجلبة عمودًا، أو تقلل الاحتكاك بين الأجزاء المتحركة، أو تعمل كعنصر تآكل قابل للاستبدال داخل التجميع. في هذه الحالات، يُعد حجم الثقب الدقيق، والاستدارة، واستقرار الوجه أمرًا حاسمًا لأداء النظام بمرور الوقت.
هذا أحد أسباب استخدام التصنيع باستخدام الحاسب الآلي بكثرة للجلب. حتى عندما يبدو شكل الجزء الخارجي بسيطًا، فإن الأسطح العاملة تتطلب عادةً دقة أكبر بكثير مما يمكن أن يوفره التصنيع العام. في بعض تطبيقات النفط والغاز، تُستخدم جلب من البرونز أو سبائك متخصصة لتحسين سلوك التآكل وأداء الصيانة بشكل محدد.
بيئة التطبيق النموذجية | ما يجب أن يقاومه الجزء | لماذا تهم دقة التشغيل |
|---|---|---|
تجميعات التعامل مع الضغط | القوة الداخلية، حمل الختم، الاهتزاز | الهندسة الرديئة يمكن أن تخلق تسربًا أو تحكمًا غير مستقر في التدفق |
بيئات السوائل المسببة للتآكل | الرطوبة، المواد الكيميائية، الوسائط العدوانية | المادة ودقة السطح تؤثر على عمر الخدمة |
مناطق الحركة المتعلقة بالتآكل | التلامس الانزلاقي، الحمل، الاحتكاك | جودة الثقب والتحكم في الملاءمة تؤثر على المتانة |
المعدات المثبتة في الميدان | تباين التجميع، الصيانة المتكررة | يجب أن تظل الخيوط وميزات الواجهة متسقة |

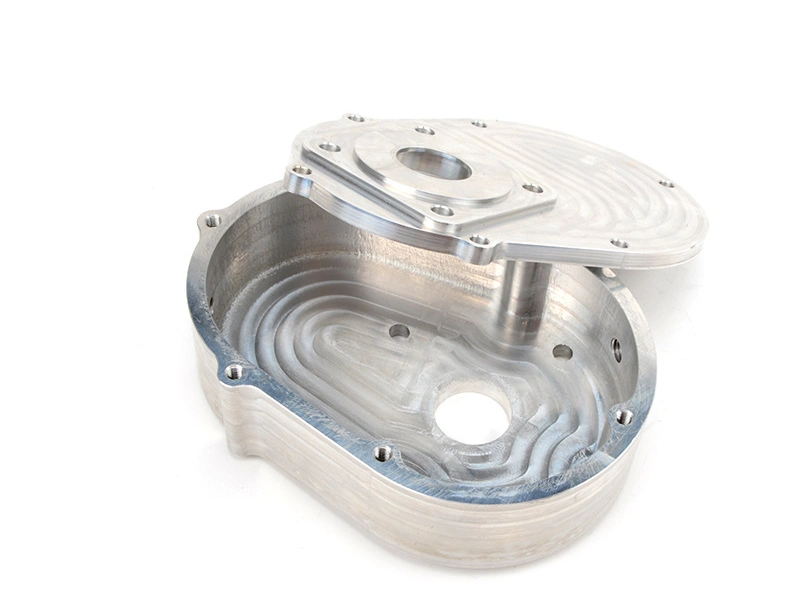

5. الهياكل (Housings) شائعة لأن العديد من مكونات النفط والغاز تحتاج إلى ميزات داخلية محمية ومتحاذاة
يتم أيضًا تشغيل الهياكل على نطاق واسع لأنظمة النفط والغاز لأن العديد من الأجهزة تحتاج إلى هيكل صلب يحمي الأجزاء الداخلية مع الحفاظ على الثقوب، والمنافذ، وأوجه التثبيت، والواجهات ذات الخيوط في العلاقة الصحيحة. تشمل الأمثلة النموذجية هياكل أجهزة الاستشعار، وهياكل الصمامات، وأجسام الدعم، وعلب الأدوات، وهياكل الموصلات. غالبًا ما تحتوي هذه الأجزاء على ميزات متعددة يجب أن تتماشى بشكل صحيح لكي يتجمع النظام ويعمل بموثوقية.
يُستخدم التصنيع باستخدام الحاسب الآلي لأن هذه الأجزاء تتطلب عادةً أكثر من مجرد شكل خارجي أساسي. تكمن القيمة الحقيقية في موضع واستقرار الميزات الداخلية وواجهات الربط، خاصة حيث يدعم الهيكل أيضًا وظائف الختم أو الوظائف المتعلقة بالضغط.
6. هذه الأجزاء شائعة جدًا لأن بيئات النفط والغاز تتطلب أكثر من التشغيل الأساسي
غالبًا ما تتضمن بيئات النفط والغاز الضغط، والتآكل، والاهتزاز، والتعرض للسوائل، والصيانة المتكررة، وفترات الخدمة الطويلة. وهذا يعني أن العديد من المكونات يجب أن تكون أكثر دقة وأكثر متانة من الأجهزة الصناعية القياسية. تُعد الصمامات، والموصلات، وأجزاء الختم، والجلب، والهياكل شائعة ليس فقط لأنها تظهر في العديد من الأنظمة، ولكن لأن وظيفتها تعتمد مباشرة على جودة التشغيل الجيد.
من الناحية العملية، يتم اختيار التصنيع باستخدام الحاسب الآلي لأنه يدعم الدقة المطلوبة للختم، والمحاذاة، والتحكم في التدفق، وأداء مقاومة التآكل تحت ظروف الميدان الصعبة. هذا ما يجعل هذه الأجزاء مرشحين أقوياء للإنتاج باستخدام الحاسب الآلي.
7. الملخص
باختصار، إن أجزاء التصنيع باستخدام الحاسب الآلي الأكثر شيوعًا المستخدمة في معدات النفط والغاز هي الصمامات، والموصلات، وأجزاء الختم، والجلب، والهياكل. يتم تشغيل هذه المكونات على نطاق واسع لأنها تعتمد على الخيوط الدقيقة، والثقوب، وأسطح الختم، وميزات الملاءمة لتعمل بشكل صحيح تحت الضغط، والتعرض للتآكل، والتآكل، والاهتزاز.
ولهذا السبب لا تزال أنظمة النفط والغاز تعتمد بشكل كبير على التصنيع باستخدام الحاسب الآلي والخراطة باستخدام الحاسب الآلي**. تجعل هذه العمليات من الممكن إنتاج الهندسة الوظيفية الدقيقة المطلوبة للتشغيل الموثوق في واحدة من أقسى بيئات التطبيقات الصناعية.
