دراسة حالة تصنيع وفحص العمود المرفقي المنترد

تضمن هذا المشروع الخاص بتوليد الطاقة عمودًا مرفقيًا مخصصًا من الفولاذ السبائكي المنترد، وكان لا بد من إدارة مقاعده ومسامير المرفق وأسطحه المعالجة وسجلات فحصه عبر مسار تصنيعي واحد متصل. ولم يقتصر التحدي الهندسي على قطع شكل معقد، بل أثّر تحديد المادة واستمرارية المسند وإزالة المخزون على مراحل والتنترد والتجللخ الشرطي اللاحق وتسليم المستندات جميعها في الأعمال اللاحقة. وقد حدّد المسار ضوابط التصميم لتلك الواجهات، كما وثّقت المراسلات المكتوبة للمشروع توضيحات المواد والمعالجة التي تم الاتفاق عليها فعليًا.

في دراسة حالة تصنيع العمود المرفقي بالتحكم الرقمي هذه، نركز على عمليات التسليم التي تربط التصنيع والمعالجة والفحص. ينبغي لعملية التسليم المخططة أن تحدد حالة الجزء الوارد ونظام الإسناد والمخزون المتبقي والسجل المطلوب. وفي هذا الطلب، أنتجت مراجعة المواد ومناقشة التنترد قرارات مكتوبة يمكن للمسار التصنيعي أن يحملها إلى التعليمات اللاحقة.

نطاق مشروع العمود المرفقي لتوليد الطاقة

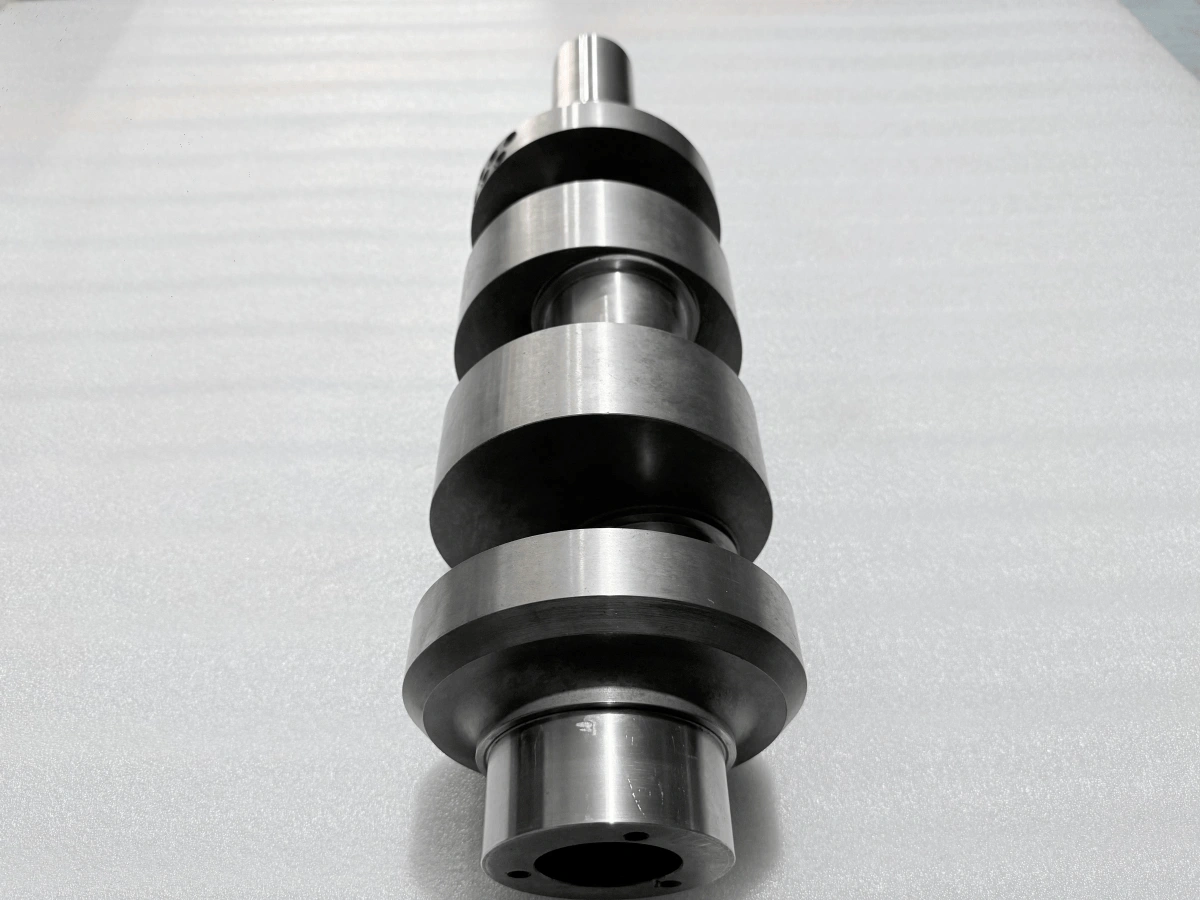

جمع العمود المرفقي بين محور دوران رئيسي وخصائص مسامير مرفق مُزاحة، لذا كان السطح الفردي الدقيق جزءًا فقط من مشكلة التصنيع. وكان لا بد لموضع واتجاه الخصائص المرتبطة أن يتبعا مراجع مشتركة من التصنيع عبر المعالجة والفحص. ولذلك ربط نطاق المشروع بين التحكم في المواد والتصنيع الخشن ونصف النهائي وتحضير التنترد والتشطيب المحتمل بعد المعالجة والقياس الأبعادي وسجلات حالة السطح والفحص غير المتلف وتوثيق الموازنة الديناميكية.

مراجعة المواد وإعداد التتبع

أشارت متطلبات الشراء في البداية إلى AISI 414. وبعد مراجعة شهادة المواد الموردة، منح العميل موافقة مكتوبة على استخدام 42CrMo وفق GB/T 3077 لهذا الطلب. وقد تعاملت Neway مع ذلك القرار على أنه خاص بالمشروع. ولم تحوّل المواصفتين إلى قاعدة استبدال عامة، ولم تُلغِ الحاجة إلى مواءمة درجة المادة وشكل المنتج وحالة التسليم والمسار التصنيعي.

سجّلت شهادة المواد 42CrMo إلى جانب معرّفات الصهر والإنتاج وبيانات الاختبار الداعمة. كما حددت المراسلات الفنية الحاجة إلى ربط المخزون المخصص بالطلب وبطاقة تشغيل الورشة. وهذه هي سلسلة التتبع العملية: قرار المواد المعتمد من العميل، وشهادة المصدر، وتحديد المخزون الفعلي، وسجل التشغيل الداخلي، وفهرس التقرير الذي يربط المستندات.

المسار التصنيعي المرحلي بنقاط التوقف

رسم دليل التصنيع مسارًا متعدد المراحل مع نقاط HOLD وWITNESS حول مراجعة المواد والتصنيع المرحلي والتنترد والتشطيب الشرطي والفحص. تتطلب نقطة HOLD المراجعة المحددة قبل استمرار العمل. وتحدد نقطة WITNESS نشاطًا يجب مراقبته وفق ترتيب الفحص المتفق عليه. وينبغي للمسار أن يوضح قواعد الإشعار والحضور والاستمرار لكل نقطة، لا سيما حيث تتضمن المعالجة أو الفحص جهة أخرى.

بالنسبة لكل عملية تسليم، ينبغي للمسار أن يحدد مراجعة الرسم الحالية وحالة الجزء ومرجع المسند واستراتيجية المخزون المتبقي والأسطح المحمية والمستند المطلوب ومالك القرار التالي. إن إدخالًا قصيرًا في بطاقة التشغيل عند المرحلة الصحيحة أكثر فائدة من ملخص طويل يُكتب بعد وقوع الأمر. فهو يمنح فرق التصنيع والمعالجة والتجللخ والفحص نقطة مرجعية واحدة ويقلل احتمال أن يعمل فريق ما بناءً على افتراض سابق.

التحكم في المسند خلال التصنيع بالتحكم الرقمي

لا يمكن إدارة المقاعد الرئيسية ومسامير المرفق المُزاحة كخصائص أسطوانية غير مترابطة. ووفق المسار، سيتم إنشاء محور المسند الرئيسي من أسطح المقاعد المحددة، بينما ستنقل المراجع المحورية والزاوية موضع مسامير المرفق عبر عمليات التثبيت اللاحقة. وعند تغير التثبيت، ينبغي للمشغلين إعادة إنشاء تلك المراجع من خصائص المسند المضبوطة بدلًا من نسخ إحداثي آلة من العملية السابقة.

ينبغي تقسيم إزالة المخزون بين مراحل التخشين ونصف التشطيب بحيث يحتفظ العمود بدعم ومخزون تصحيح مع تغير صلابته. وينبغي أن تستقر نقاط الدعم على مواقع ثابتة وتتحكم في الاهتزاز دون ثني قطعة العمل إلى شكل مؤقت. وستوجّه القياسات المأخوذة بعد فك التثبيت المسموح المتبقي واستعادة المرجع وإعداد المرحلة التالية.

تنسيق التنترد والتجللخ اللاحق

أصبحت واجهة التنترد والتجللخ اللاحق مسألة هندسية محددة خلال الطلب. فقد أثارت Neway التفاعل بين عمق المعالجة والحركة الأبعادية المحتملة والمادة التي يمكن إزالتها لاحقًا. وردّ العميل كتابيًا بشروط موضحة للتجللخ المسبق وعمق المعالجة النهائي، مع الاحتفاظ بحد إزالة مضبوط. وقد حوّل ذلك التبادل قلقًا تصنيعيًا مفتوحًا إلى تعريف عملية خاص بالطلب دون تغيير مسار معالجة السطح المختار.

تربط طريقة التحكم الناتجة بين جانبي تسليم المعالجة. فقبل التنترد، ينبغي للسجل أن يحدد المناطق المعالجة والمقنّعة وحالة الجزء والتتبع ومسموح التشطيب. وبعد المعالجة، ينبغي للفريق إعادة إنشاء مراجع الرسم ومراجعة الحالة المسجلة وتحديد ما إذا كان التجللخ اللاحق مطلوبًا وفق المحفز المكتوب. وحيث يُدرج التجللخ، يجب أن تحافظ خطة التجللخ بالتحكم الرقمي على علاقة المقاعد المقصودة والطبقة المعالجة المحددة.

تسليمات القياس بين مراحل العملية

تكون القياسات أكثر فائدة عندما ترتبط بمرحلة تصنيعية. فبعد التخشين والإزالة من الدعم، ستُظهر فحوص خصائص المسند ومخزون المقاعد والمراجع المحورية ما إذا كان إعداد نصف التشطيب يمكنه استعادة العلاقات المقصودة. وقبل التنترد، ستمنح لقطة أبعادية وحدود معالجة موثقة المعالج حالة واردة محددة. وتحوّل نقاط التفتيش هذه الفحص إلى معلومات للعملية التالية بدلًا من مهمة تُترك لنهاية المسار.

وبعد المعالجة، ستفيد القياسات المتعلقة بالمسند إلى جانب سجلات صلادة السطح وعمق الطبقة في تحديد ما إذا كان ينبغي الدخول في مسار التجللخ الشرطي وكيفية التعامل مع المخزون المتبقي. وبالنسبة لتسليم مرحلة التشطيب، تحتاج الهندسة وفحص السطح والموازنة إلى سجلات منفصلة. وينبغي لكل تقرير أن يحدد حالة العملية حتى يعرف المراجع التالي أي مرحلة تمثلها البيانات.

تقارير الفحص وضبط المستندات

احتوى ملف المشروع على شهادة اختبار المواد (MTC)، وسجل أبعادي بجهاز القياس الإحداثي (CMM) مع خريطة القياس الخاصة به، وتقرير الصلادة وعمق الطبقة، وسجل فحص بالسوائل المتغلغلة، وتقرير الموازنة الديناميكية. وقد دعمت شهادة اختبار المواد قرار المواد وحددت معلومات المصدر اللازمة للتتبع. وسجّل ملف CMM الهندسة المقاسة للمراجعة الأبعادية. وتقدم سجلات صلادة السطح والعمق المعالج معلومات منفصلة لمراجعة المعالجة والتشطيب. ووثّق سجل DPT فحصًا للمؤشرات المفتوحة على السطح، بينما سجّل تقرير الموازنة ظروف اختباره وبيانات الموازنة.

يحافظ نهج ضمان الجودة لدى Neway على ربط كل سجل بمرحلة عمليته وقراره الهندسي. وينبغي لفهرس التقارير أن يربط الملفات المتاحة بمرجع الجزء أو الدفعة ذي الصلة ومراجعة الرسم والطريقة ومرحلة التصنيع والجهة المسؤولة ومراجعة المستند. وتنتمي مراجع المعدات أو الأدوات إلى المكان الذي تتطلبه الطريقة. ويساعد هذا الهيكل العميل على تحديد معلومات المواد والهندسة والمعالجة وفحص السطح والموازنة دون التعامل مع المستندات كشهادات قابلة للتبادل.

تخطيط مشروع عمود مرفقي مماثل

بالنسبة لعمود مرفقي مماثل لتوليد الطاقة، قدّم الرسم والنموذج المضبوطين ومواصفة المادة وحالتها ونطاق معالجة السطح وعلاقات المسند الحرجة ومتطلبات المقاعد النهائية وطريقة الفحص غير المتلف وتعليمات الموازنة وقائمة المستندات. ويمكن لـ Neway استخدام هذه المدخلات لإعداد تصنيع بالتحكم الرقمي مقترح وتسلسل عمليات ومصفوفة نقاط HOLD وتسليمات العمليات الخارجية وخطة تقارير الفحص. ويؤدي تحديد تلك الضوابط أثناء التسعير إلى منح الهندسة والإنتاج والمشتريات مسارًا واحدًا قابلًا للتتبع لإدارة برنامج عمود مرفقي صعب.
